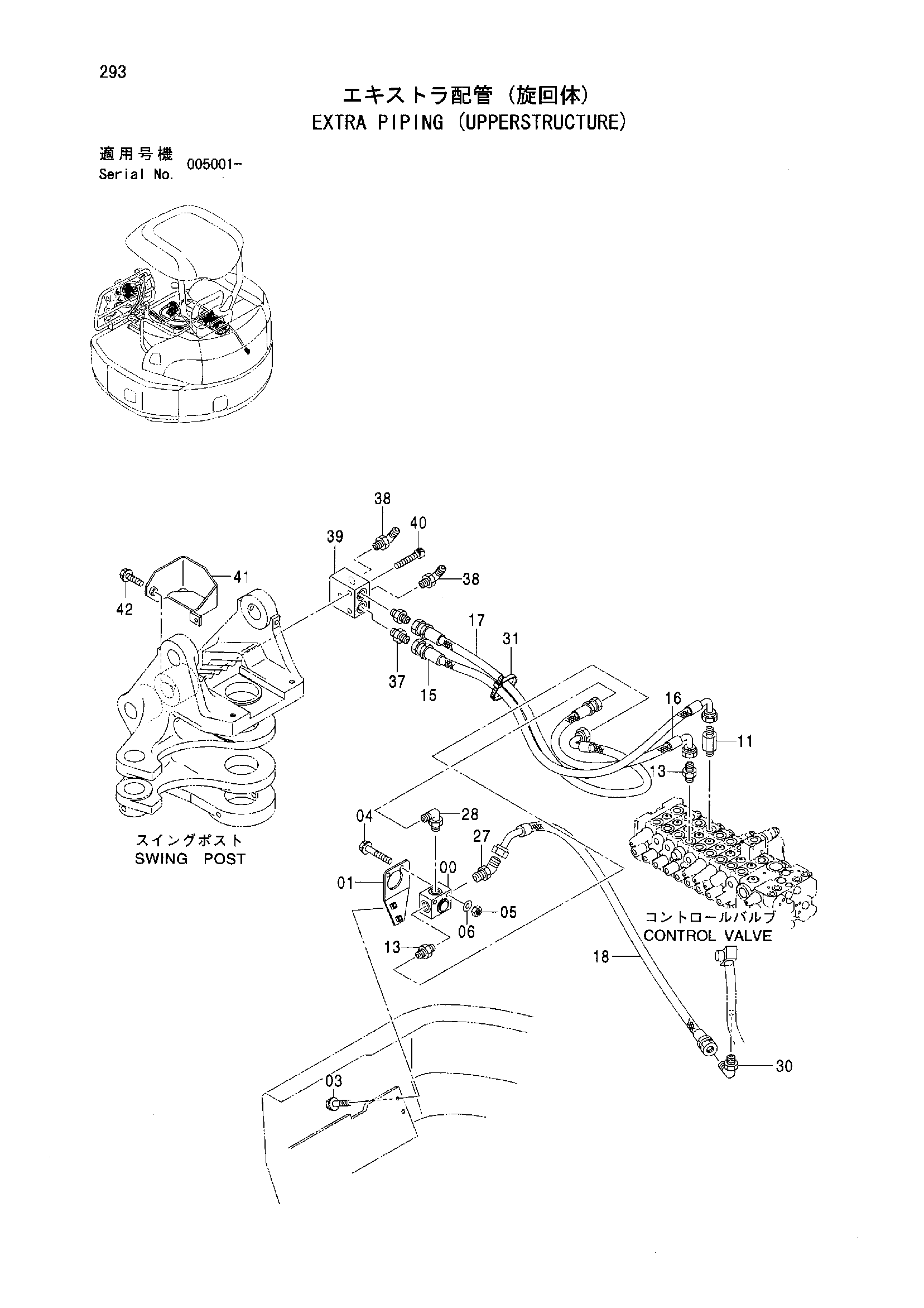

Дополнительные гидролинии (верхняя платформа) — HITACHI ZX50U

Заводская схема «Дополнительные гидролинии (верхняя платформа)» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4340948	Клапан селектор	1
01	9749203	Кронштейн	1
03	J090830	Болт с шайбой	2
03	J260830 замена: J900830	Болт с шайбой	2
03	J260830 замена: A590108	Болт с шайбой	2
04	J090865	Болт с шайбой	2
04	J260865 замена: J900865	Болт с шайбой	2
04	J260865 замена: A590108	Болт с шайбой	2
05	J231108 замена: M500807	Гайка	2
05	M500807	Гайка	2
06	J253108 замена: A590108	Плоская шайба	2
06	A590108	Плоская шайба	2
11	4408125	Адаптер	1
11A	4506418	Уплотнительное кольцо	1
13	4042032	Адаптер	2
13A	4506418	Уплотнительное кольцо	1
15	4475030	Шланг	1
16	4475031	Шланг	1
17	4475028	Шланг	1
18	4475029	Шланг	1
27	4173019	Угловой штуцер	1
27A	4506418	Уплотнительное кольцо	1
28	4434983	Угловой штуцер	1
28A	4506418	Уплотнительное кольцо	1
30	4169598	Угловой штуцер	1
30A	4506418	Уплотнительное кольцо	1
31	4055312	Ленточный зажим	1
37	4042032	Адаптер	2
37A	4506418	Уплотнительное кольцо	1
38	4434983	Угловой штуцер	2
38A	4506418	Уплотнительное кольцо	1
39	3078513	Коллектор	1
40	J770855 замена: J780855	Болт с внутренним шестигранником	3
40	J780855	Болт с внутренним шестигранником	3
41	8068247	Крышка	1
42	J051030	Болт с шайбой	2
42	J271030 замена: J901030	Болт с шайбой	2
42	J271030 замена: J222010	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
