Датчик поворота [ML Crane] — HITACHI ZX50U

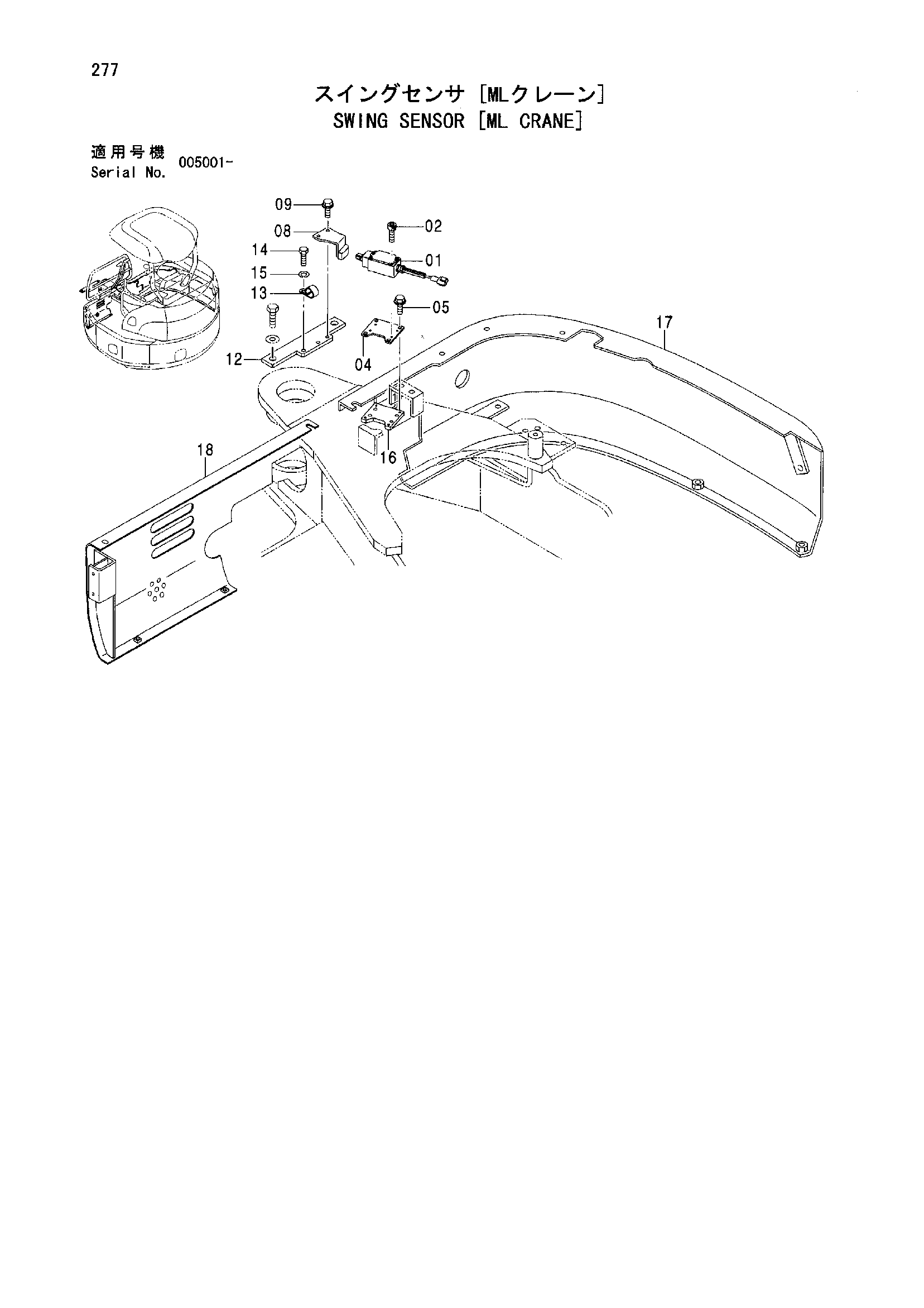

Заводская схема «Датчик поворота [ML Crane]» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Датчик поворота [ML Crane] HITACHI ZX50U](/catalog-drawings/58/58540cca-ee50-4d3b-a02d-5839ca971a9d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4433467 | Выключатель концевой | 1 |
| 02 | J450540 | Винт с шайбой | 4 |
| 04 | 4440611 | Пластина | 1 |
| 05 | J260612 | Болт с шайбой | 4 |
| 05A | J900612 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 08 | 9755132 | Кронштейн | 1 |
| 09 | J260820 | Болт с шайбой | 2 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 12 | 4440610 | Пластина | 1 |
| 13 | 4190272 | Зажим | 1 |
| 14 | J901016 | Болт | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 16 | 4440612 | Седло винта | 1 |
| 17 | 3095832 | Крышка | 1 |
| 18 | 3089924 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
