Отопитель (1) — HITACHI ZX50U

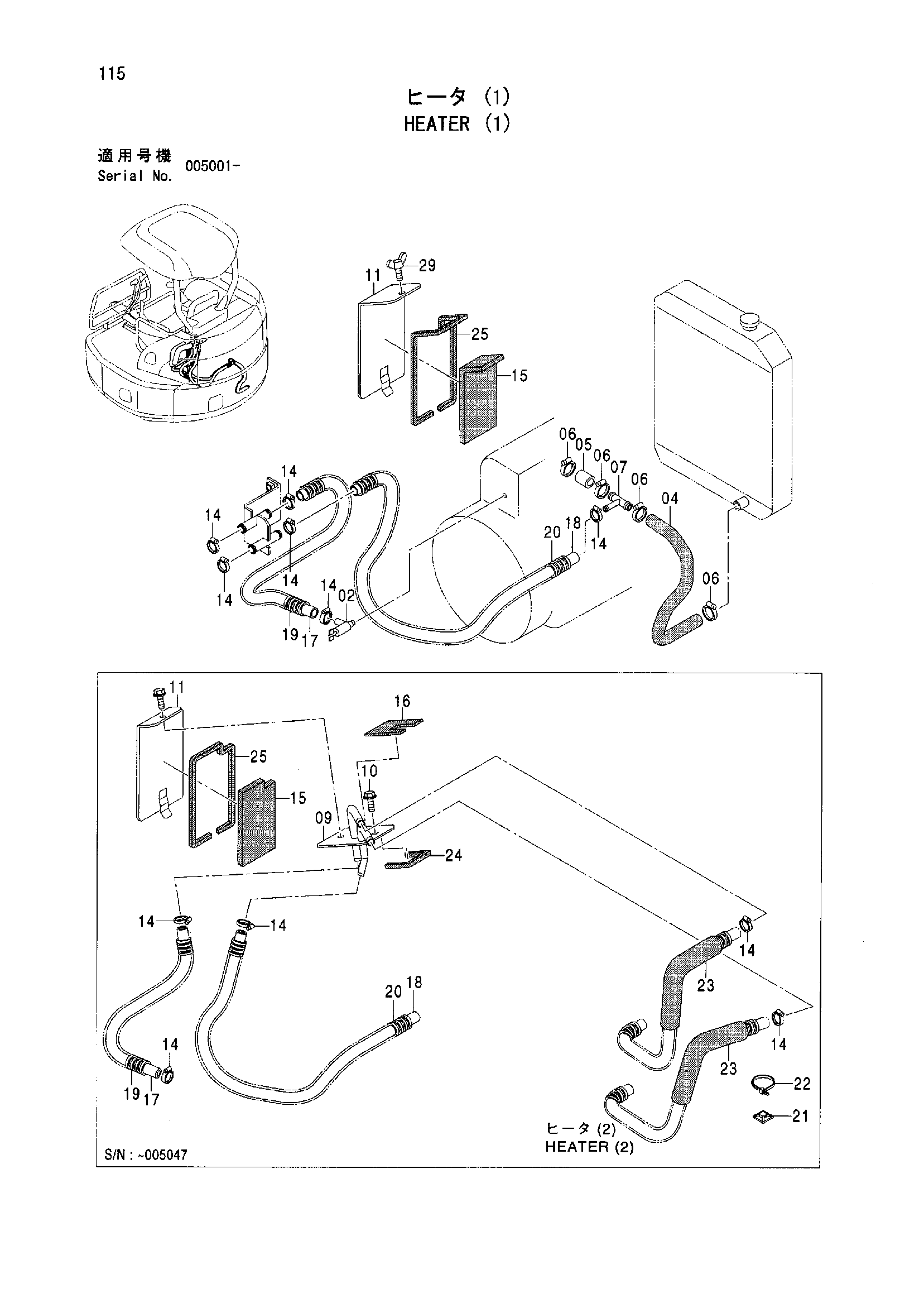

Заводская схема «Отопитель (1)» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4508050 | Кран | 1 |
| 04 | 3094619 | Водяной шланг | 1 |
| 05 | 4468968 | Водяной шланг | 1 |
| 06 | 4011675 | Хомут шланга | 4 |
| 07 | 8087503 | Трубка | 1 |
| 09 | 8088872 | Кронштейн | 1 |
| 10 | J090616 замена: J900616 | Болт с шайбой | 1 |
| 10 | J090616 замена: A590106 | Болт с шайбой | 1 |
| 11 | 9759153 | Крышка | 1 |
| 11 | 9751445 | Крышка | 1 |
| 11 | 8090085 | Крышка | 1 |
| 14 | 4514699 | Хомут шланга | 6 |
| 15 | 4482132 | Резиновая прокладка | 1 |
| 15 | 4470411 | Резиновая прокладка | 1 |
| 16 | 4483041 | Резиновая прокладка | 1 |
| 17 | 4431213 | Водяной шланг | 1 |
| 17 | 4475421 | Водяной шланг | 1 |
| 18 | 4436723 | Водяной шланг | 1 |
| 18 | 4484284 | Водяной шланг | 1 |
| 18 | 4376983 | Водяной шланг | 1 |
| 19 | 4480356 | Трубка корругатед | 1 |
| 19 | 4475423 | Трубка корругатед | 1 |
| 20 | 4480357 | Трубка корругатед | 1 |
| 20 | 4484286 | Трубка корругатед | 1 |
| 20 | 4484286 | Трубка корругатед | 1 |
| 21 | 4375828 | Зажим провод | 2 |
| 22 | 4326365 | Ленточный зажим | 2 |
| 23 | 4475439 | Защитный кожух | 2 |
| 24 | 4483473 | Резиновая прокладка | 1 |
| 25 | 4483474 | Резиновая прокладка | 1 |
| 25 | 4483472 | Резиновая прокладка | 1 |
| 29 | M360616 | Болт винг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
