Детали монитора [ML Crane] — HITACHI ZX50U

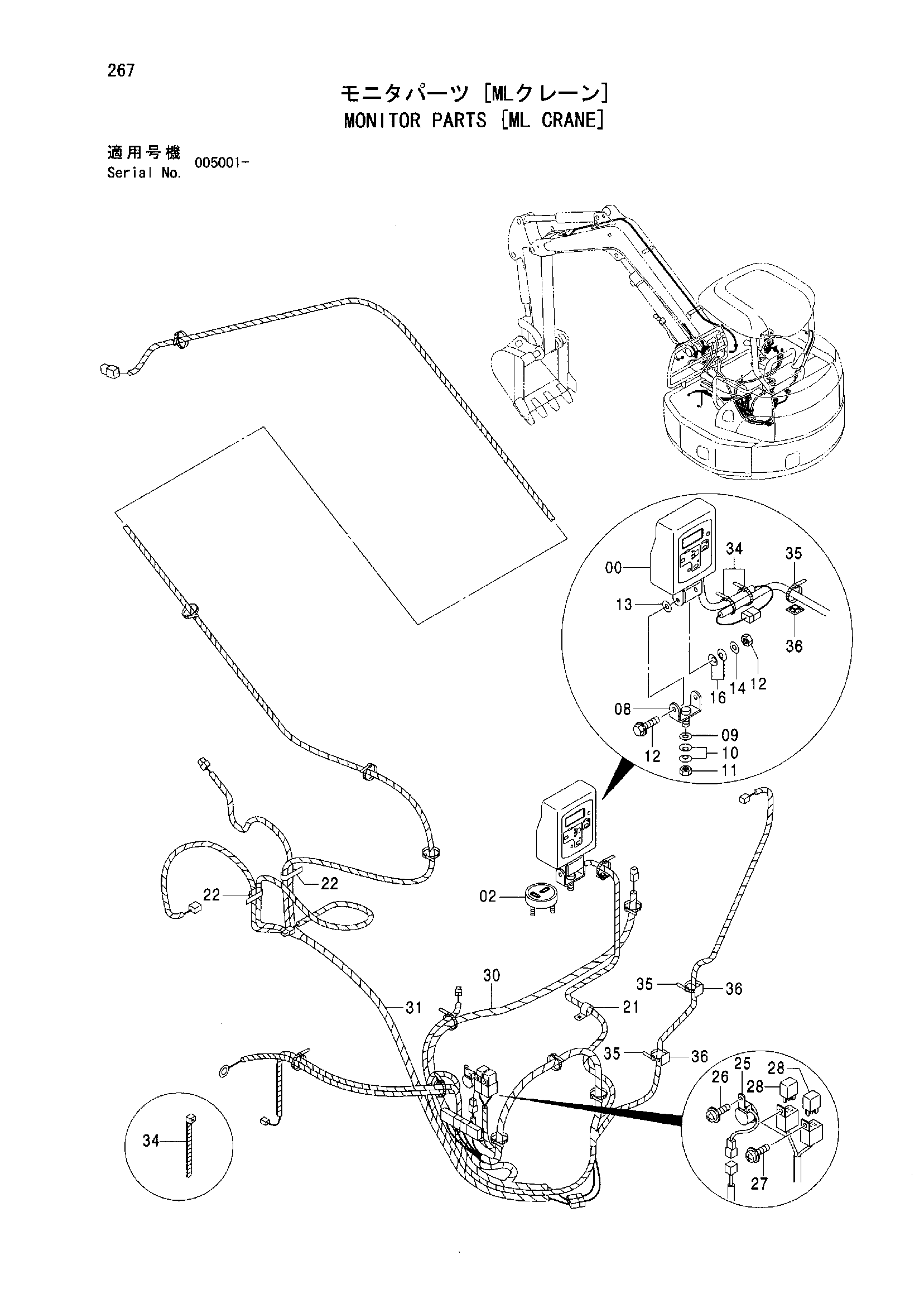

Заводская схема «Детали монитора [ML Crane]» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Детали монитора [ML Crane] HITACHI ZX50U](/catalog-drawings/e5/e53fa555-d536-4c7c-9676-0c3800d4b354.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476355 | Монитор | 1 |
| 02 | 4475524 | Уровень | 1 |
| 08 | 9755528 | Кронштейн | 1 |
| 09 | A590112 | Плоская шайба | 1 |
| 10 | 4172172 | Тарельчатая пружина | 2 |
| 11 | M660012 | U-образная гайка | 1 |
| 12 | J260620 | Болт с шайбой | 2 |
| 12A | J900620 | Болт | 1 |
| 12B | A590106 | Плоская шайба | 1 |
| 13 | 4279721 | Пластина фрикционный | 2 |
| 14 | J250006 | Плоская шайба | 2 |
| 16 | 4340354 | Пружина диск | 4 |
| 17 | 4045245 | U-образная гайка | 2 |
| 21 | 4190275 | Зажим | 1 |
| 22 | 4190292 | Зажим | 2 |
| 25 | 4330649 | Зуммер | 1 |
| 26 | J680612 | Винт с шайбой | 1 |
| 27 | J680512 | Винт с шайбой | 2 |
| 28 | 4394590 | Реле | 2 |
| 30 | 2051519 | Жгут проводов | 1 |
| 31 | 2051520 | Жгут проводов | 1 |
| 34 | 4055312 | Ленточный зажим | 20 |
| 35 | 4289708 | Зажим | 3 |
| 36 | 4289709 | Опора | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
