Гидробак — HITACHI ZX50U

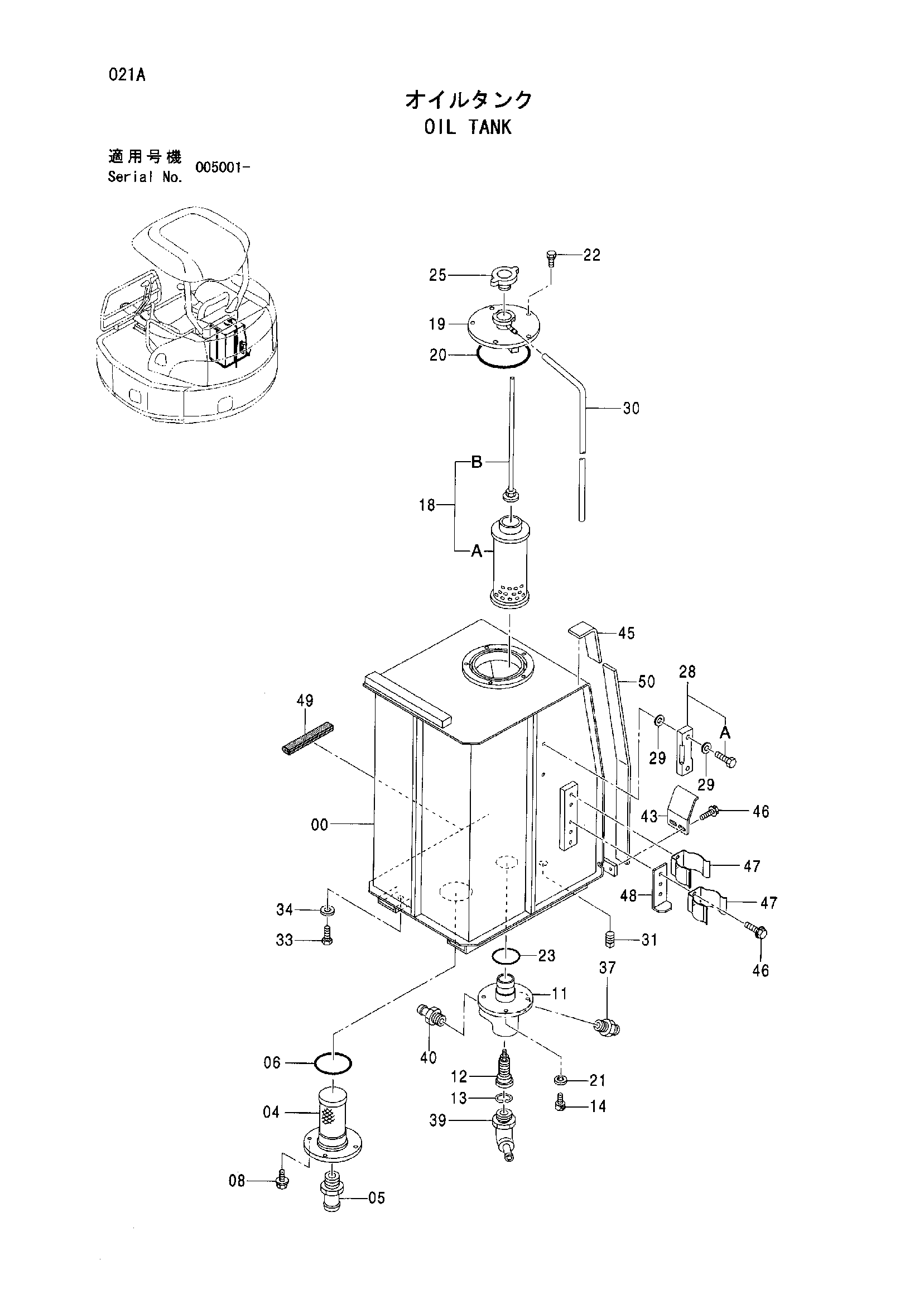

Заводская схема «Гидробак» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6020675	Гидробак	1
04	4339554	Всасывающий фильтр	1
05	4300509	Адаптер	1
06	A810085	Уплотнительное кольцо	1
08	J041025	Болт с шайбой	4
08	J271025 замена: J901025	Болт с шайбой	4
08	J271025 замена: J222010	Болт с шайбой	4
11	2038091	Коллектор	1
12	4255212	Клапан	1
13	446751	Стопорное кольцо	1
14	J771020 замена: J781020	Болт с внутренним шестигранником	4
14	J781020	Болт с внутренним шестигранником	4
18	4272372	Фильтр обратный	1
18A	4294132	Фильтрующий элемент	1
18B	4294133	Шток	1
19	8063384	Крышка	1
20	A810110	Уплотнительное кольцо	1
21	J252210 замена: A590910	Пружинная шайба	4
21	A590910	Пружинная шайба	4
22	J041025	Болт с шайбой	5
22	J271025 замена: J901025	Болт с шайбой	5
22	J271025 замена: J222010	Болт с шайбой	5
23	A810065	Уплотнительное кольцо	1
25	4272375	Колпачок	1
28	8050296	Указатель уровня	1
28A	4100967	Болт	2
29	449558	Уплотнительная шайба	4
30	4378545	Виниловый шланг	1
31	94-2023	Пробка	1
33	J971230 замена: J901230	Болт	4
33	J901230	Болт	4
34	J254012 замена: J222012	Шайба	4
34	J222012	Шайба	4
37	4129457	Адаптер	1
37A	4506429	Уплотнительное кольцо	1
39	4392020	Угловой штуцер	1
39A	970860	Уплотнительное кольцо	1
40	4276936	Адаптер	1
40A	4506429	Уплотнительное кольцо	1
43	4474866	Пластина	1
45	4482466	Сиденье резиновый	1
46	J090816	Болт с шайбой	6
46	J260816 замена: J900816	Болт с шайбой	6
46	J260816 замена: A590108	Болт с шайбой	6
47	4307285	Зажим	2
48	4399451	Кронштейн	1
49	4367966	Амортизатор	1
50	4480000	Сиденье	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
