Отопитель (2) [Европа] — HITACHI ZX50U

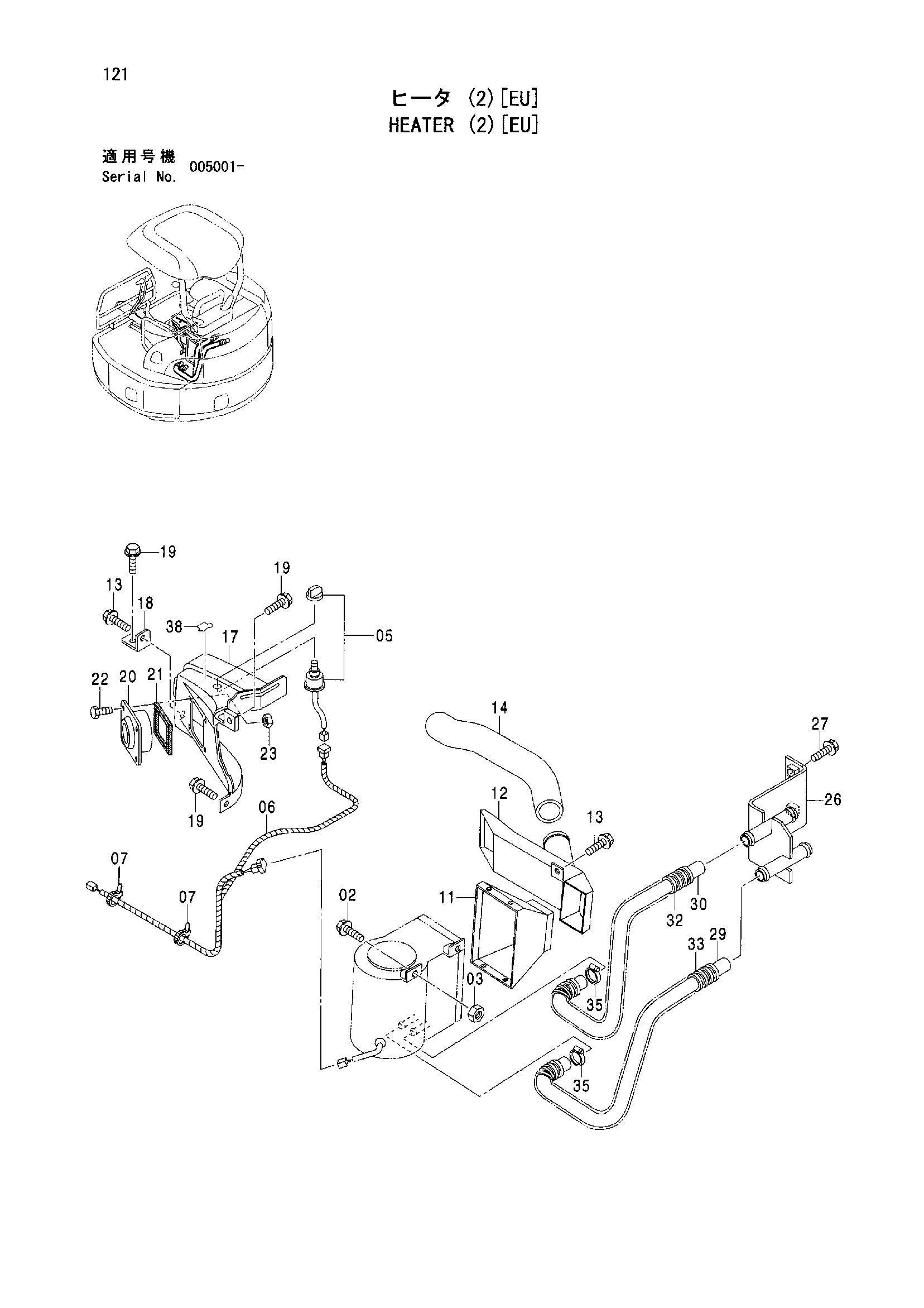

Заводская схема «Отопитель (2) [Европа]» для HITACHI ZX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Отопитель (2) [Европа] HITACHI ZX50U](/catalog-drawings/40/40fe3042-e871-468e-a0d3-317783bdb125.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271020 | Болт с шайбой | 4 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Плоская шайба | 1 |
| 03 | J950010 | Гайка | 4 |
| 05 | 4294504 | Выключатель отопитель | 1 |
| 06 | 4459839 | Жгут проводов | 1 |
| 07 | 4055312 | Ленточный зажим | 3 |
| 11 | 4605002 | Воздуховод | 1 |
| 12 | 4605003 | Воздуховод | 1 |
| 13 | J260820 | Болт с шайбой | 2 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4486926 | Воздушный шланг | 1 |
| 17 | 6021562 | Крышка | 1 |
| 18 | 9759135 | Кронштейн | 1 |
| 19 | J260816 | Болт с шайбой | 4 |
| 19A | J900816 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | 4468859 | Решётка | 1 |
| 21 | 4477254 | Резиновая прокладка | 1 |
| 22 | M470416 | Винт | 4 |
| 23 | M500403 | Гайка | 4 |
| 26 | 8090144 | Соединение шланг | 1 |
| 27 | J260820 | Болт с шайбой | 2 |
| 27A | J900820 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 29 | 4475415 | Водяной шланг | 1 |
| 30 | 4313181 | Водяной шланг | 1 |
| 32 | 4484847 | Трубка корругатед | 1 |
| 33 | 4475417 | Трубка корругатед | 1 |
| 35 | 4514699 | Хомут шланга | 2 |
| 38 | 4425953 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
