Основные гидролинии — HITACHI ZX500W

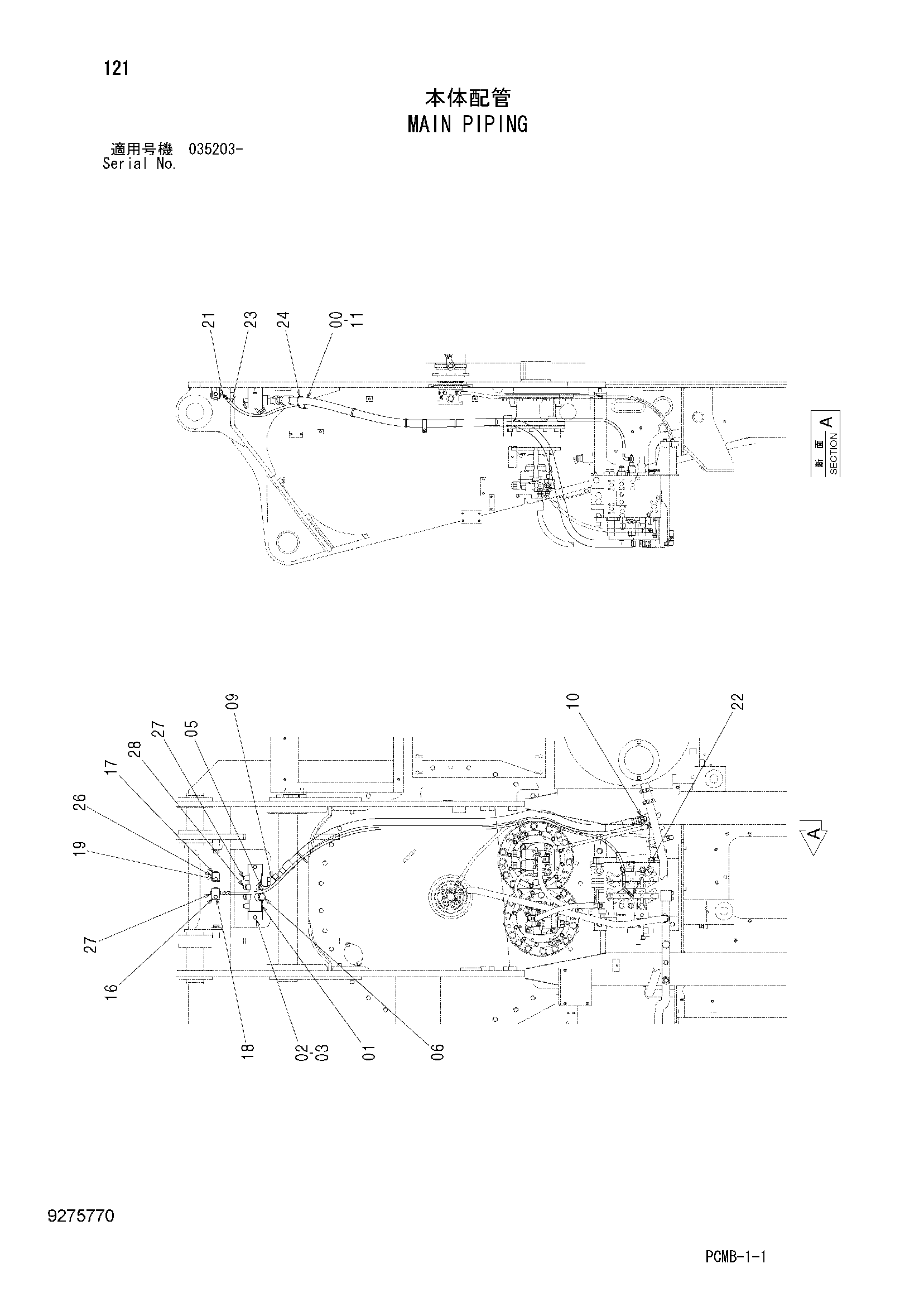

Заводская схема «Основные гидролинии» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4668480 | Шланг | 1 |
| 01 | 8042550 | Коллектор | 1 |
| 02 | J901225 | Болт | 2 |
| 03 | A590912 | Пружинная шайба | 2 |
| 05 | A885004 | Пробка | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A885008 | Пробка | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | A853108 | Адаптер | 1 |
| 09A | 970860 | Уплотнительное кольцо | 1 |
| 10 | A853188 | Адаптер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4187329 | Уплотнительное кольцо | 2 |
| 16 | 4251601 | Блок | 1 |
| 17 | 4335378 | Блок | 1 |
| 18 | J271265 | Болт с шайбой | 1 |
| 18A | J901265 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J271260 | Болт с шайбой | 1 |
| 19A | J901260 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | A852233 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4246672 | Соединительный штуцер | 1 |
| 23 | 4655577 | Шланг | 1 |
| 24 | 4121859 | Ленточный зажим | 5 |
| 26 | A885002 | Пробка | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A885003 | Пробка | 4 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A885004 | Пробка | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
