Гидроцилиндр рукояти (правый) — HITACHI ZX500W

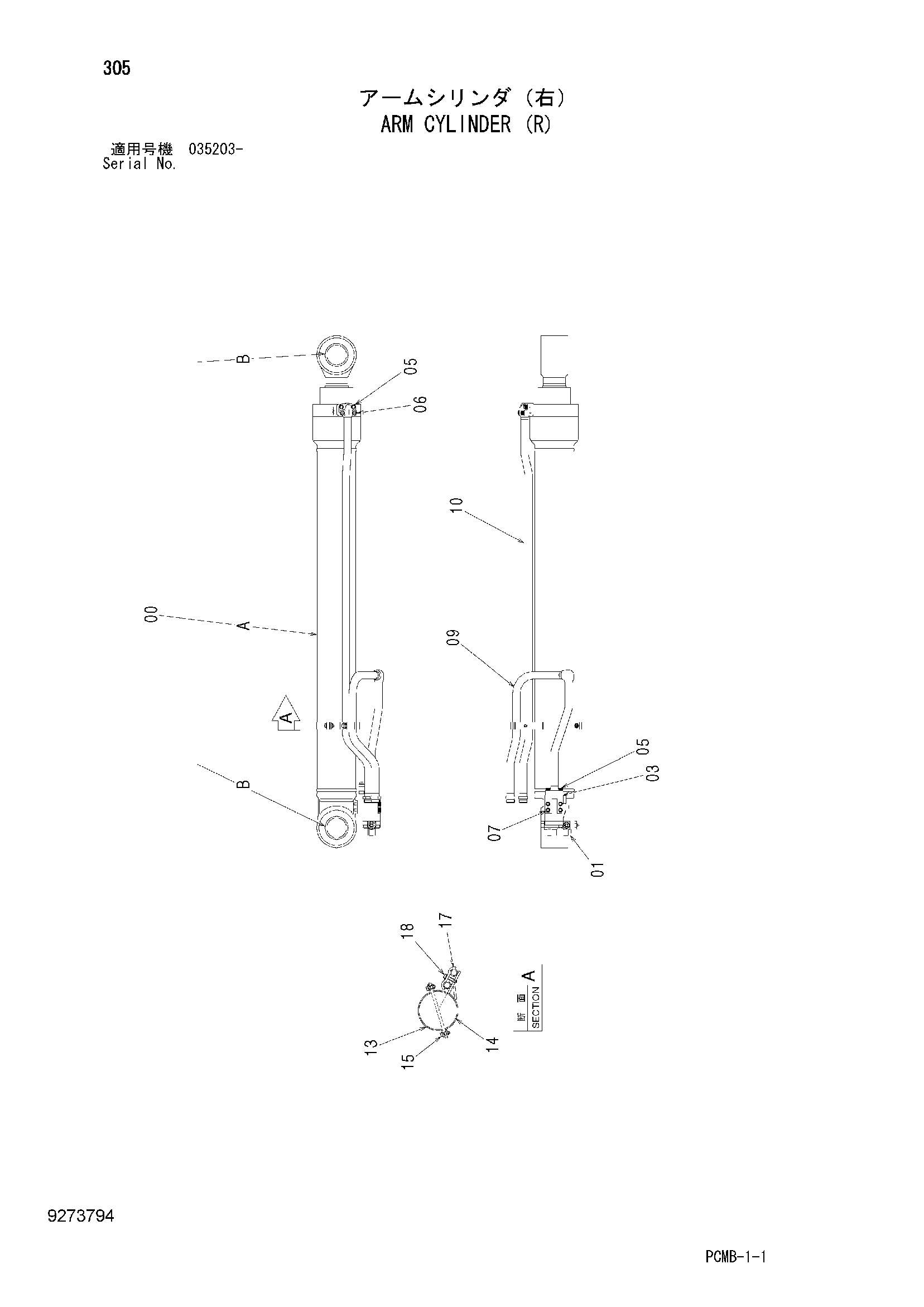

Заводская схема «Гидроцилиндр рукояти (правый)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9245980 | Гидроцилиндр рукояти | 1 |
| 00A | 4628581 | Гидроцилиндр рукояти | 1 |
| 00B | 4397790 | Втулка | 4 |
| 01 | 4600849 | Удерживающий клапан | 1 |
| 03 | A811035 | Уплотнительное кольцо | 3 |
| 05 | J781240 | Болт с внутренним шестигранником | 6 |
| 06 | J781255 | Болт с внутренним шестигранником | 2 |
| 07 | J781202 | Болт с внутренним шестигранником | 4 |
| 09 | 8108158 | Трубка | 1 |
| 10 | 8108160 | Трубка | 1 |
| 13 | 3090722 | Хомут | 1 |
| 14 | 8108162 | Хомут | 1 |
| 15 | J271035 | Болт с шайбой | 2 |
| 15A | J901035 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4229234 | Хомут трубки | 1 |
| 18 | J271255 | Болт с шайбой | 1 |
| 18A | J901255 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
