Основные гидролинии (1) — HITACHI ZX500W

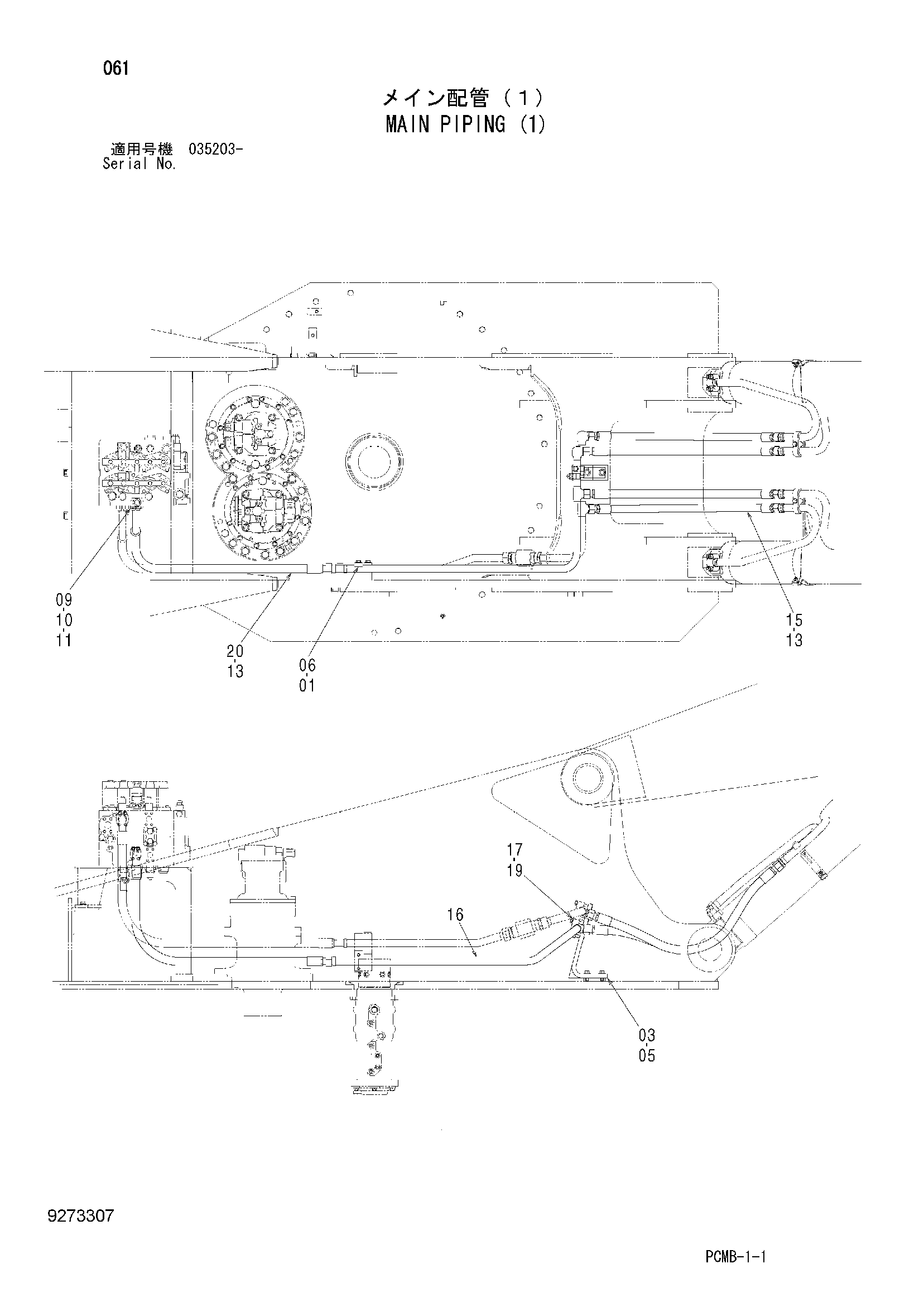

Заводская схема «Основные гидролинии (1)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271275 | Болт с шайбой | 1 |
| 01A | J901275 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 3078970 | Кронштейн | 1 |
| 05 | J281240 | Болт с шайбой | 2 |
| 05A | J901240 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 06 | 4334363 | Хомут трубки | 1 |
| 09 | 986910 | Разъёмный фланец | 2 |
| 10 | 971489 | Уплотнительное кольцо | 1 |
| 11 | J781030 | Болт с внутренним шестигранником | 4 |
| 13 | 4187328 | Уплотнительное кольцо | 8 |
| 15 | 4373396 | Шланг | 4 |
| 16 | 8108330 | Трубка | 1 |
| 17 | J271275 | Болт с шайбой | 2 |
| 17A | J901275 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4334364 | Хомут трубки | 1 |
| 20 | 4665912 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
