Пилотные гидролинии (2) — HITACHI ZX500W

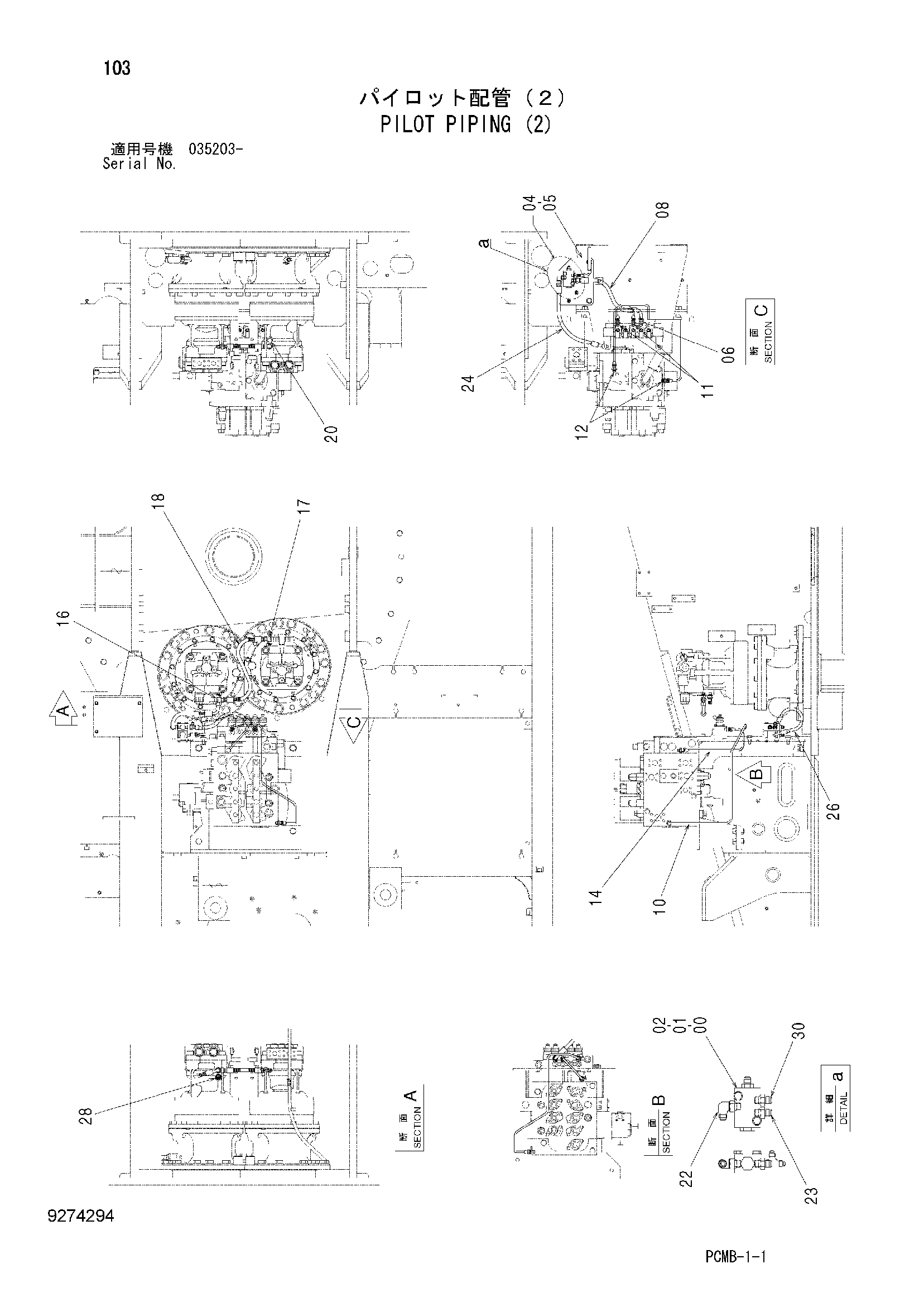

Заводская схема «Пилотные гидролинии (2)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4337928 | Клапан | 1 |
| 01 | J900890 | Болт | 2 |
| 02 | A590108 | Плоская шайба | 2 |
| 04 | J271230 | Болт с шайбой | 2 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 9767738 | Кронштейн | 1 |
| 06 | A852123 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4635248 | Шланг | 1 |
| 10 | 3079454 | Трубка | 1 |
| 11 | 4255304 | Штуцер трубки | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4404022 | Фильтр | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4386483 | Трубка | 1 |
| 16 | A852423 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852323 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4461599 | Шланг | 1 |
| 20 | A885002 | Пробка | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852323 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852123 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4659383 | Шланг | 1 |
| 26 | 4627868 | Шланг | 1 |
| 28 | 4436535 | Датчик давления | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852122 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
