Рукоять 7.7m — HITACHI ZX500W

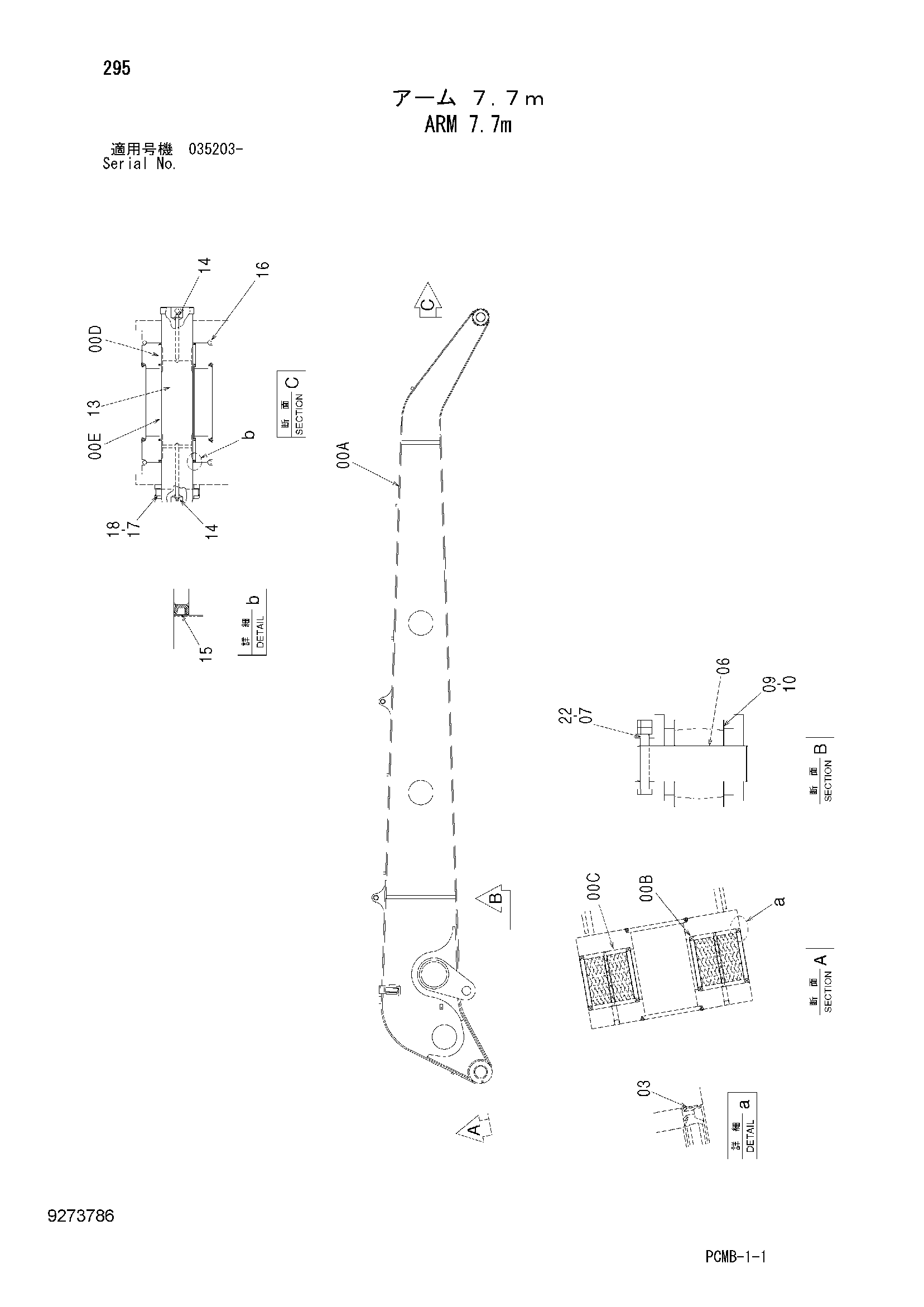

Заводская схема «Рукоять 7.7m» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-E | 7051962 | Рукоять | 1 |
| 00A | 6025209 | Рукоять | 1 |
| 00B | 4251752 | Пылезащитное уплотнение | 2 |
| 00C | 3055205 | Втулка | 2 |
| 00D | 4249850 | Втулка | 2 |
| 00E | 4123815 | Проставка | 1 |
| 03 | 4251752 | Пылезащитное уплотнение | 2 |
| 06 | 3088751 | Палец | 2 |
| 07 | 4435128 | Стопорный палец | 2 |
| 08 | J950022 | Гайка | 4 |
| 09 | 4444284 | Упорная пластина 1.0mm | 4 |
| 10 | 4444285 | Упорная пластина 2.0mm | 2 |
| 13 | 3041200 | Палец | 1 |
| 14 | J75481 | Пресс-маслёнка | 2 |
| 15 | 4067902 | Пылезащитное уплотнение | 2 |
| 16 | 4089028 | Уплотнительное кольцо | 2 |
| 17 | 4098713 | Палец | 1 |
| 18 | 4098712 | Кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
