Пилотные гидролинии (1) — HITACHI ZX500W

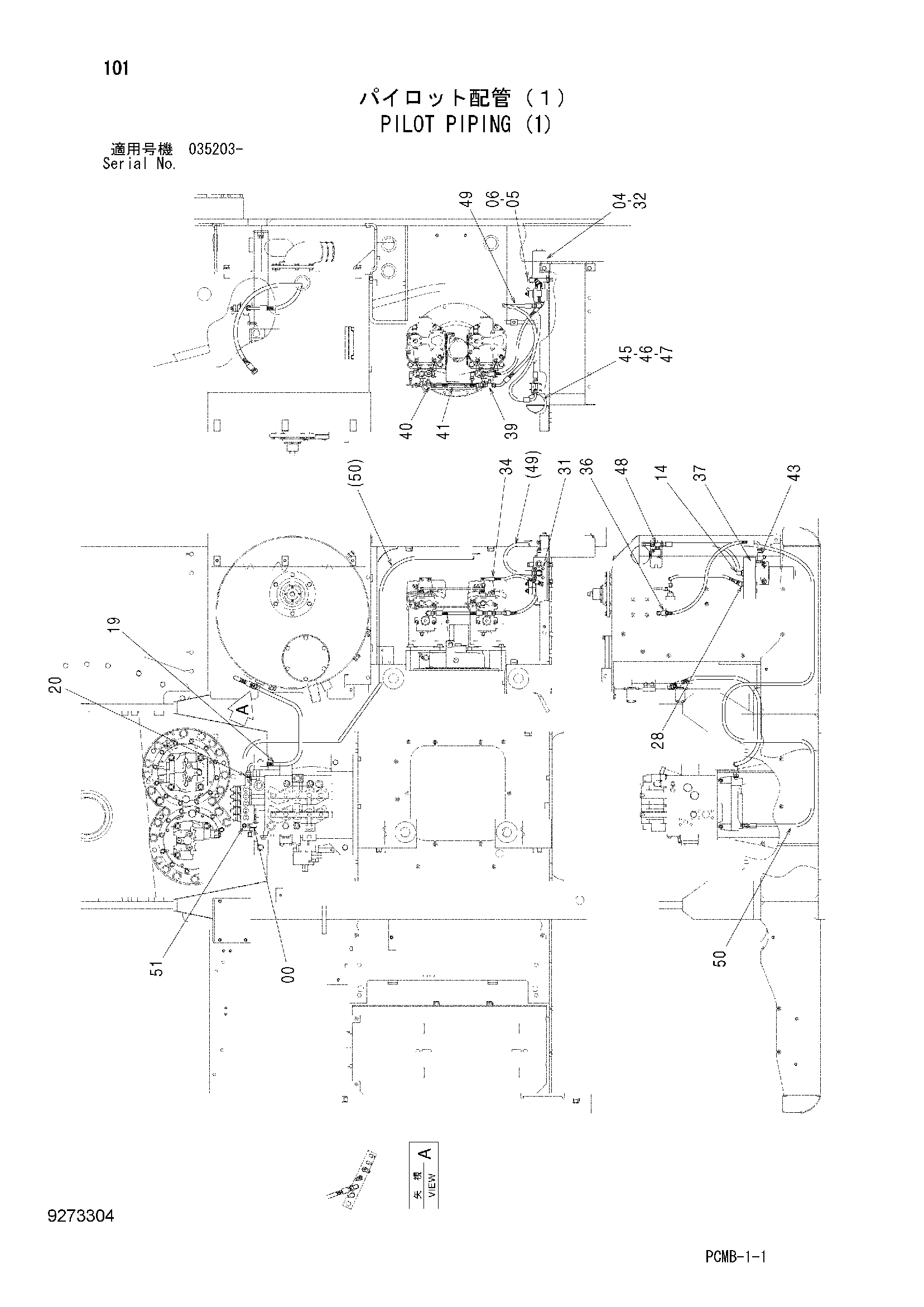

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781035 | Болт с внутренним шестигранником | 2 |
| 04 | 4330227 | Масляный фильтр | 1 |
| 04A | 4370435 | Фильтрующий элемент | 1 |
| 04B | 4191301 | Фильтрующий элемент | 1 |
| 04C | A811060 | Уплотнительное кольцо | 1 |
| 05 | J901004 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 14 | A852343 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4460162 | Шланг | 1 |
| 20 | A852134 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852222 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 31 | J780880 | Болт с внутренним шестигранником | 4 |
| 32 | 4506416 | Уплотнительное кольцо | 1 |
| 34 | 4635380 | Шланг | 1 |
| 36 | 4600093 | Шланг | 1 |
| 37 | 9220219 | Электромагнитный клапан | 1 |
| 39 | A852523 | Тройник | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | A852323 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4349622 | Шланг | 1 |
| 43 | 4296066 | Тройник | 1 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 3036998 | Блок | 1 |
| 46 | 4195978 | Гидроаккумулятор | 1 |
| 46A | 954493 | Уплотнительное кольцо | 1 |
| 47 | J271055 | Болт с шайбой | 2 |
| 47A | J901055 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | A852533 | Тройник | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4441413 | Шланг | 1 |
| 50 | 4621109 | Шланг | 1 |
| 51 | A852133 | Адаптер | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
