Электрооборудование (E) — HITACHI ZX500W

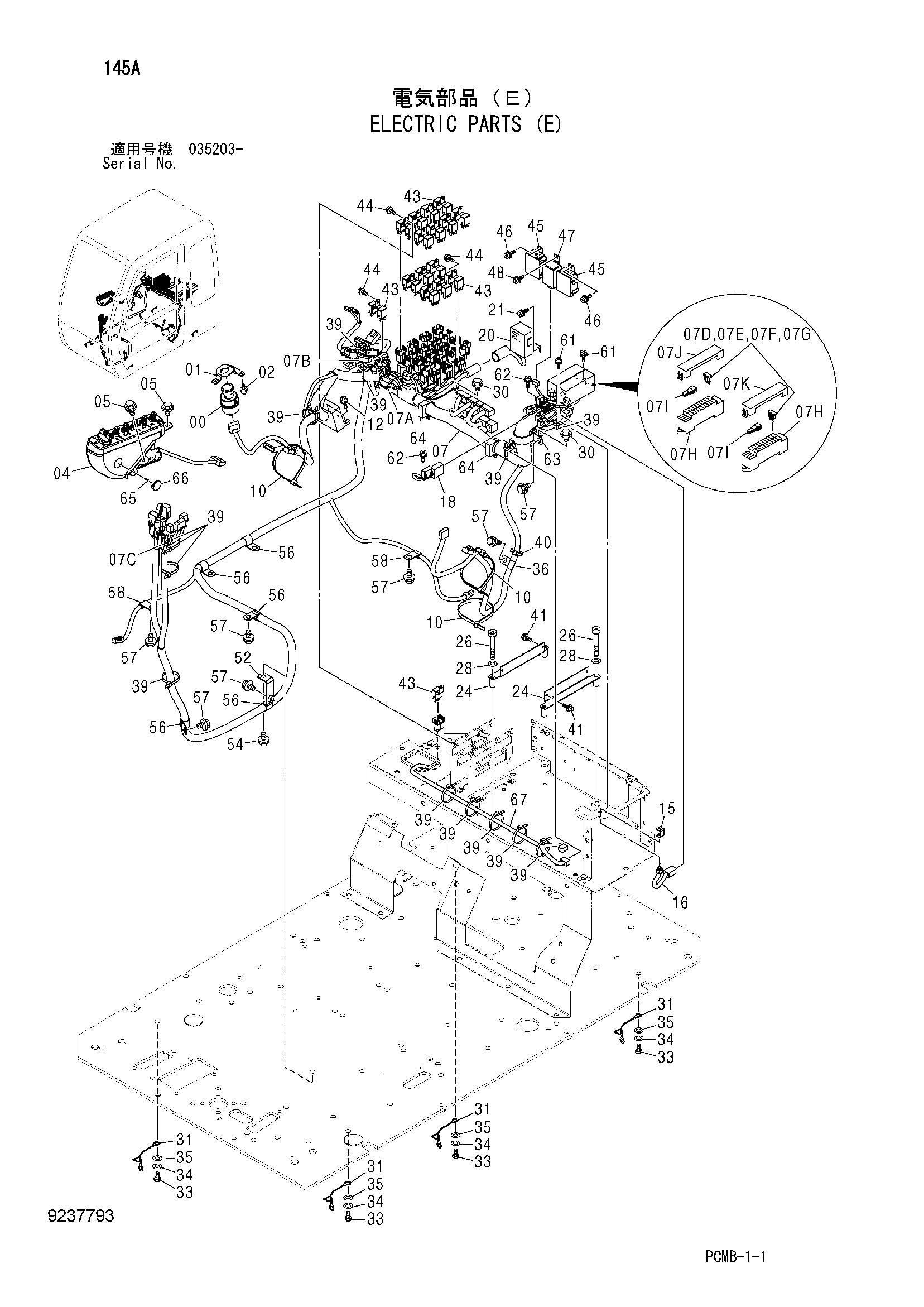

Заводская схема «Электрооборудование (E)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3087882 | Кронштейн | 1 |
| 02 | 4361800 | Самонарезающий винт | 3 |
| 04 | 4486742 | Короб выключатель | 1 |
| 05 | J260814 | Болт с шайбой | 3 |
| 05A | J900814 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | 0005018 | Жгут проводов | 1 |
| 07A | 4456778 | Диод | 13 |
| 07B | 4611526 | Диод | 6 |
| 07C | 4611527 | Диод | 2 |
| 07D | 4428910 | Предохранитель (5A) | 14 |
| 07E | 4428911 | Предохранитель (10A) | 28 |
| 07F | 4438015 | Предохранитель (15A) | 2 |
| 07G | 4436736 | Предохранитель (20A) | 3 |
| 07H | 4456735 | Короб предохранитель | 2 |
| 07I | 4436737 | Пуллер | 2 |
| 07J | 4466497 | Крышка | 1 |
| 07K | 4604473 | Крышка | 1 |
| 08 | 1032137 | Жгут проводов | 1 |
| 09 | J271025 | Болт с шайбой | 3 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4121859 | Ленточный зажим | 3 |
| 12 | J460620 | Винт с шайбой | 2 |
| 15 | 4367375 | Кронштейн | 1 |
| 16 | 4617012 | Выключатель | 1 |
| 18 | 4439897 | Жгут проводов | 1 |
| 20 | 4452160 | Контроллер | 1 |
| 21 | J460616 | Винт с шайбой | 2 |
| 24 | 8082329 | Кронштейн | 2 |
| 26 | M430660 | Винт | 4 |
| 28 | A590106 | Плоская шайба | 4 |
| 30 | J260816 | Болт с шайбой | 2 |
| 30A | J900816 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | 4464075 | Жгут проводов | 4 |
| 33 | J901016 | Болт | 4 |
| 34 | A590910 | Пружинная шайба | 4 |
| 35 | A590110 | Плоская шайба | 4 |
| 36 | 4190261 | Зажим | 1 |
| 38 | 4190253 | Зажим | 1 |
| 39 | 4055312 | Ленточный зажим | 15 |
| 40 | 4055311 | Ленточный зажим | 1 |
| 41 | J460510 | Винт с шайбой | 4 |
| 43 | 4414207 | Реле | 31 |
| 44 | J460614 | Винт с шайбой | 15 |
| 45 | 4428213 | Блок | 2 |
| 46 | J460614 | Винт с шайбой | 2 |
| 47 | 4413974 | Фласхер | 1 |
| 48 | J460614 | Винт с шайбой | 1 |
| 52 | 9759327 | Кронштейн | 1 |
| 54 | J271025 | Болт с шайбой | 1 |
| 54A | J901025 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 56 | 4190274 | Зажим | 5 |
| 57 | J271020 | Болт с шайбой | 7 |
| 57A | J901020 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | 4190261 | Зажим | 2 |
| 61 | J460620 | Винт с шайбой | 4 |
| 62 | J460310 | Винт с шайбой | 4 |
| 63 | 4190291 | Зажим | 1 |
| 64 | 4449019 | Зажим | 3 |
| 65 | 4381572 | Винт | 1 |
| 66 | 4426354 | Колпачок | 1 |
| 67 | 3099612 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
