Гидролинии рабочего оборудования (стрела)(1) — HITACHI ZX500W

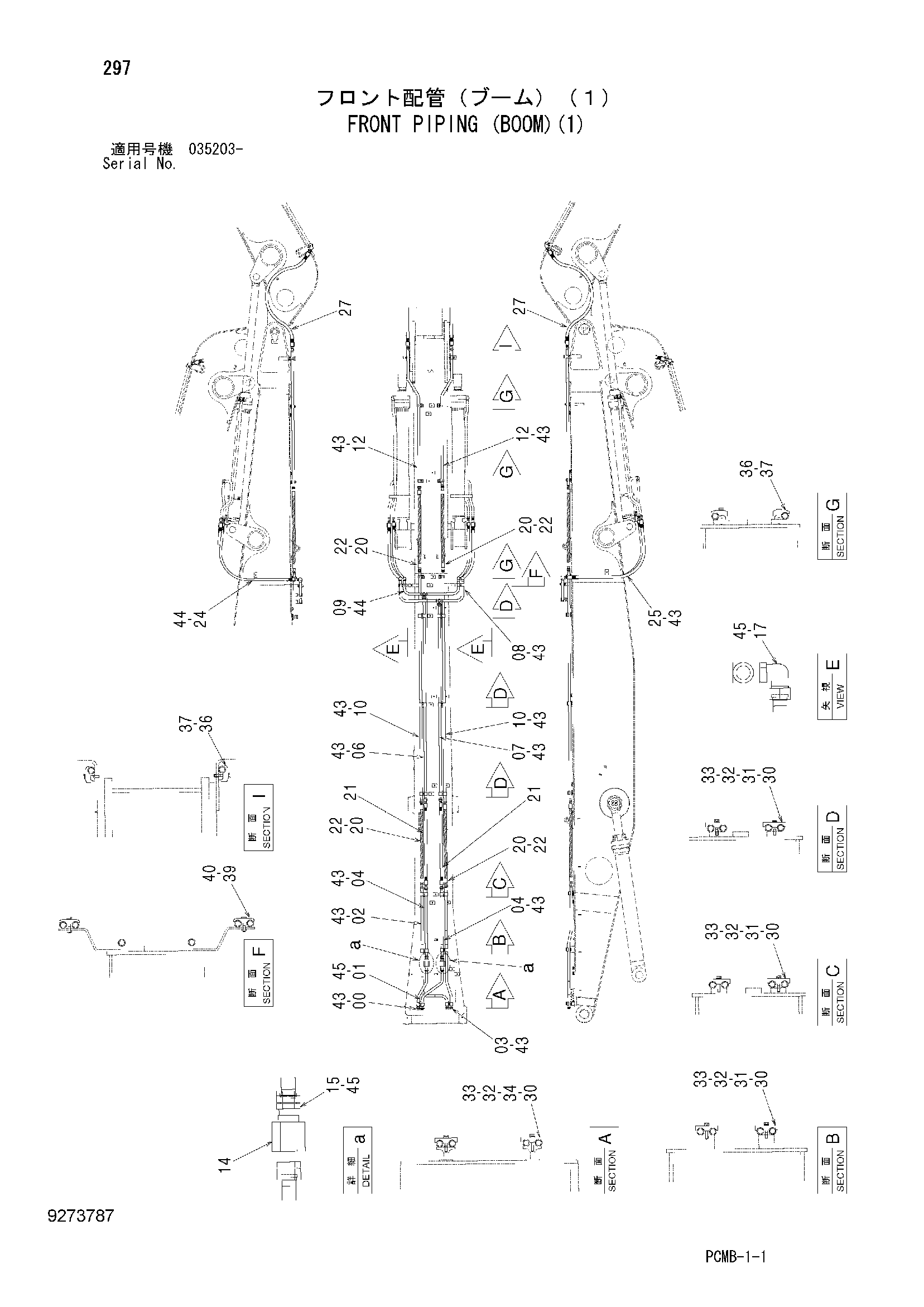

Заводская схема «Гидролинии рабочего оборудования (стрела)(1)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9764425 | Трубка | 1 |
| 01 | 9764426 | Трубка | 1 |
| 02 | 8108156 | Трубка | 1 |
| 03 | 8108157 | Трубка | 1 |
| 04 | 8107899 | Трубка | 2 |
| 06 | 9764429 | Трубка | 1 |
| 07 | 9764430 | Трубка | 1 |
| 08 | 9764431 | Трубка | 1 |
| 09 | 9764432 | Трубка | 1 |
| 10 | 9767360 | Трубка | 2 |
| 12 | 8107896 | Трубка | 2 |
| 14 | 9075046 | Клапан словретурн | 2 |
| 15 | 4207425 | Адаптер | 4 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4208474 | Угловой штуцер | 2 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4250888 | Шланг | 4 |
| 21 | 4250898 | Шланг | 2 |
| 22 | 4327294 | Защитный кожух | 8 |
| 24 | 4399862 | Шланг | 2 |
| 25 | 4400850 | Шланг | 2 |
| 27 | 4400852 | Шланг | 2 |
| 30 | 4612395 | Хомут трубки | 12 |
| 31 | J901270 | Болт | 20 |
| 32 | A590112 | Плоская шайба | 24 |
| 33 | A590912 | Пружинная шайба | 24 |
| 34 | J901275 | Болт | 4 |
| 36 | 4190127 | Хомут трубки | 8 |
| 37 | J271270 | Болт с шайбой | 8 |
| 37A | J901270 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 39 | 4189860 | Хомут трубки | 2 |
| 40 | J271270 | Болт с шайбой | 2 |
| 40A | J901270 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 43 | 4187328 | Уплотнительное кольцо | 21 |
| 44 | 4187308 | Уплотнительное кольцо | 4 |
| 45 | 4187329 | Уплотнительное кольцо | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
