Пилотные гидролинии (аутригер)(1) — HITACHI ZX500W

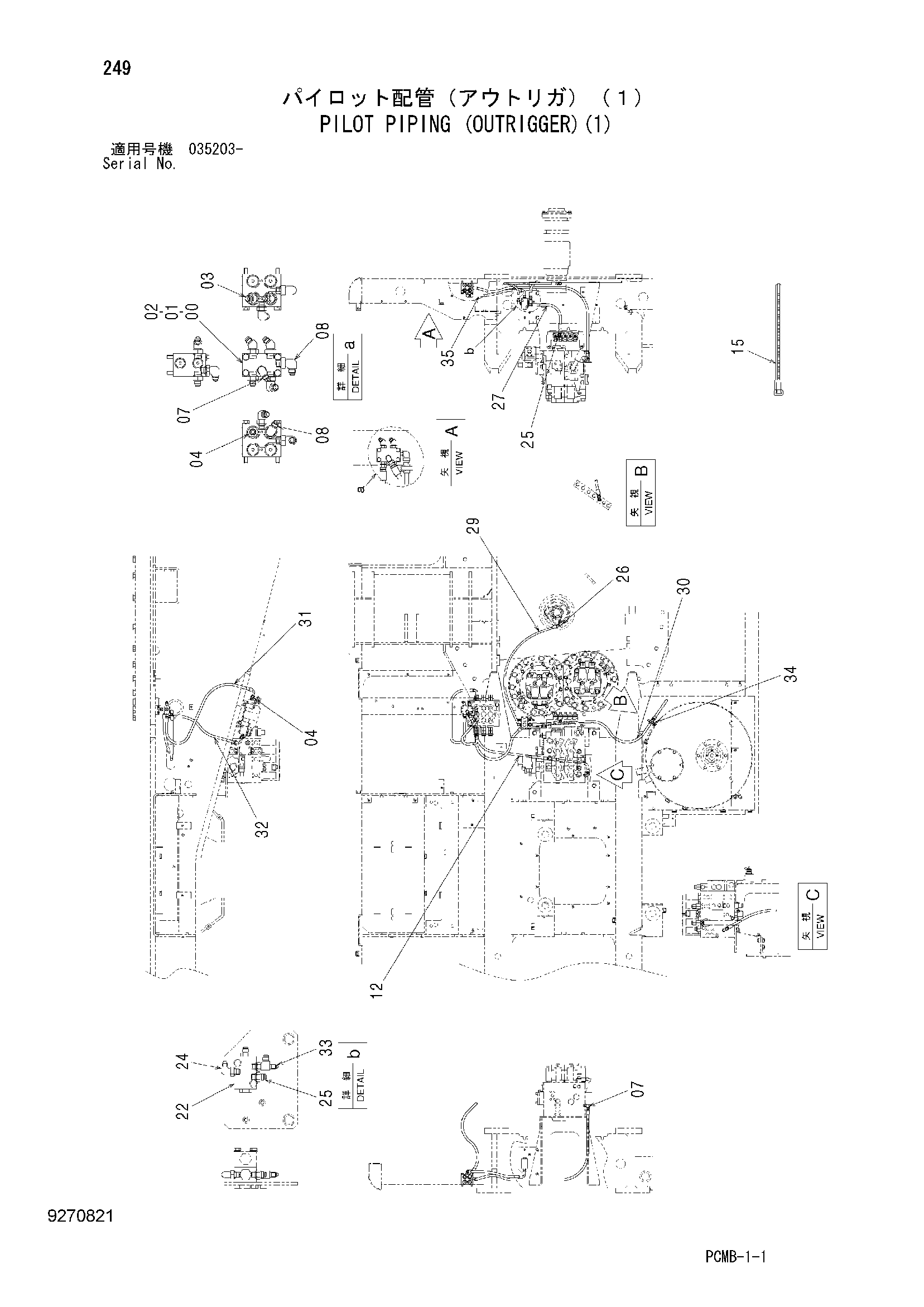

Заводская схема «Пилотные гидролинии (аутригер)(1)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4470134 | Челночный клапан | 1 |
| 01 | J900890 | Болт | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | A852233 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852133 | Адаптер | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852333 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4631004 | Шланг | 1 |
| 15 | 4055311 | Ленточный зажим | 4 |
| 22 | 4337928 | Клапан | 1 |
| 24 | A852322 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852123 | Адаптер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852332 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4489054 | Шланг | 1 |
| 29 | 4665731 | Шланг | 1 |
| 30 | 4450439 | Шланг | 1 |
| 31 | 4651404 | Шланг | 1 |
| 32 | 4452737 | Шланг | 1 |
| 33 | 4239712 | Тройник | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852433 | Тройник | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4455532 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
