Шланг защита от разрыва клапан трубопроводы (рукоять) — HITACHI ZX500W

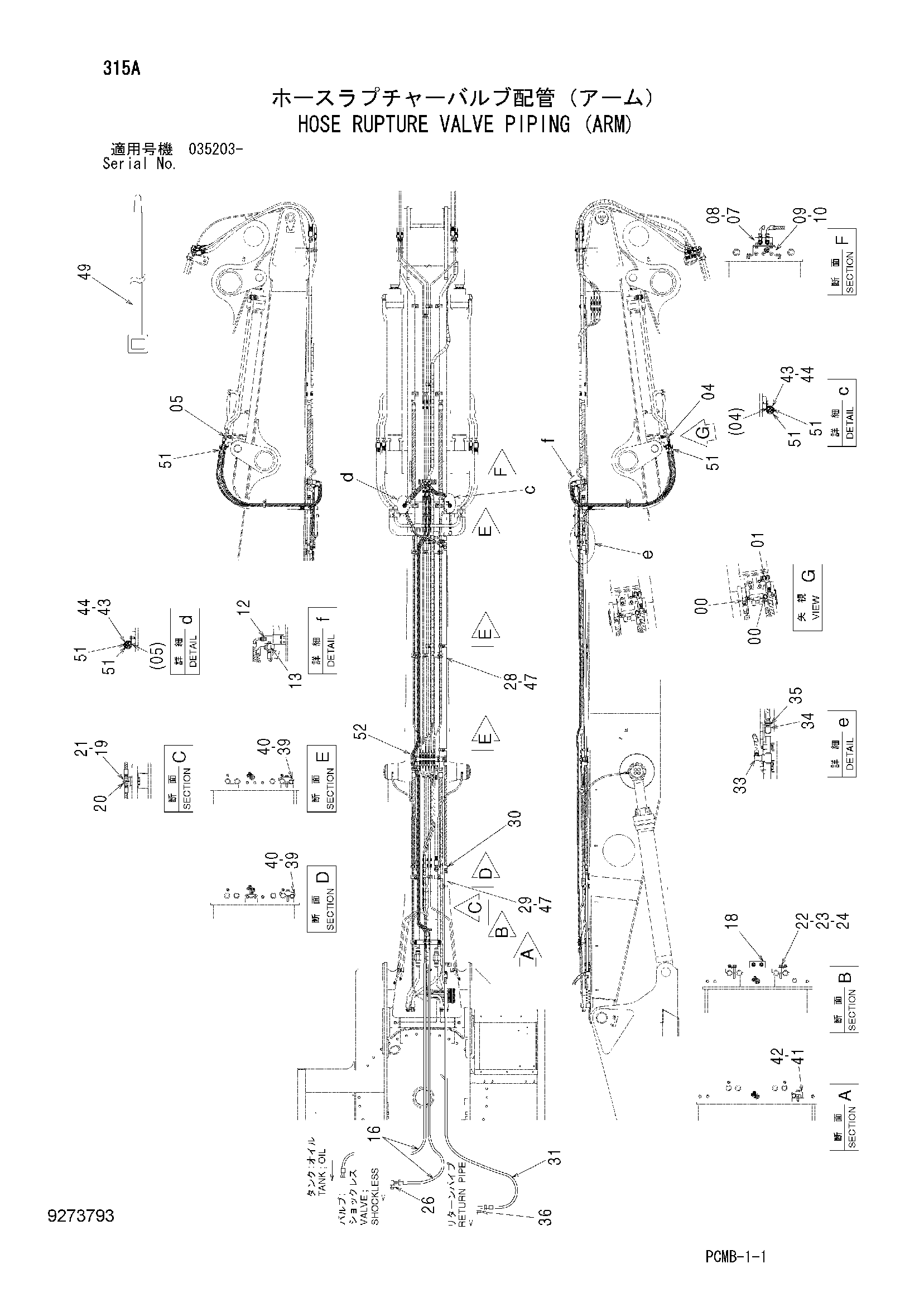

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852344 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 9135458 | Шланг в сборе | 1 |
| 04A | 4334911 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 2 |
| 05 | 9252039 | Шланг в сборе | 1 |
| 05A | 4313446 | Шланг | 1 |
| 05B | 4327294 | Защитный кожух | 6 |
| 07 | 3106929 | Блок | 1 |
| 08 | J271025 | Болт с шайбой | 4 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4647784 | Кронштейн | 1 |
| 10 | J271025 | Болт с шайбой | 4 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | A852133 | Адаптер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852433 | Тройник | 3 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 9226488 | Шланг в сборе | 2 |
| 16A | 4603552 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 9 |
| 18 | 8108302 | Кронштейн | 1 |
| 19 | 4202531 | Гайка | 2 |
| 20 | 4202532 | Адаптер | 2 |
| 21 | A590914 | Пружинная шайба | 2 |
| 22 | J901275 | Болт | 2 |
| 23 | A590912 | Пружинная шайба | 2 |
| 24 | A590112 | Плоская шайба | 2 |
| 26 | 4246672 | Соединительный штуцер | 1 |
| 28 | 8101060 | Трубка | 1 |
| 29 | 9767362 | Трубка | 1 |
| 30 | 9252040 | Шланг в сборе | 1 |
| 30A | 4638940 | Шланг | 1 |
| 30B | 4327294 | Защитный кожух | 3 |
| 31 | 9212143 | Шланг в сборе | 1 |
| 31A | 4465670 | Шланг | 1 |
| 31B | 4327294 | Защитный кожух | 9 |
| 33 | 4353073 | Угловой штуцер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 94-0632 | Угловой штуцер | 1 |
| 35 | 4221287 | Адаптер | 1 |
| 36 | A853386 | Угловой штуцер | 1 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 39 | 4153488 | Хомут трубки | 4 |
| 40 | J271265 | Болт с шайбой | 4 |
| 40A | J901265 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | 4190126 | Хомут трубки | 1 |
| 42 | J271260 | Болт с шайбой | 1 |
| 42A | J901260 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 43 | 4193848 | Зажим | 2 |
| 44 | J271225 | Болт с шайбой | 2 |
| 44A | J901225 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 47 | 4187308 | Уплотнительное кольцо | 4 |
| 49 | 4121859 | Ленточный зажим | 15 |
| 51 | 9281147 | Шланг в сборе | 4 |
| 51A | 4663270 | Шланг | 1 |
| 51B | 4327293 | Защитный кожух | 5 |
| 52 | 9280870 | Шланг в сборе | 2 |
| 52A | 4621341 | Шланг | 1 |
| 52B | 4327293 | Защитный кожух | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
