Трубопроводы системы смазки (стрела) — HITACHI ZX500W

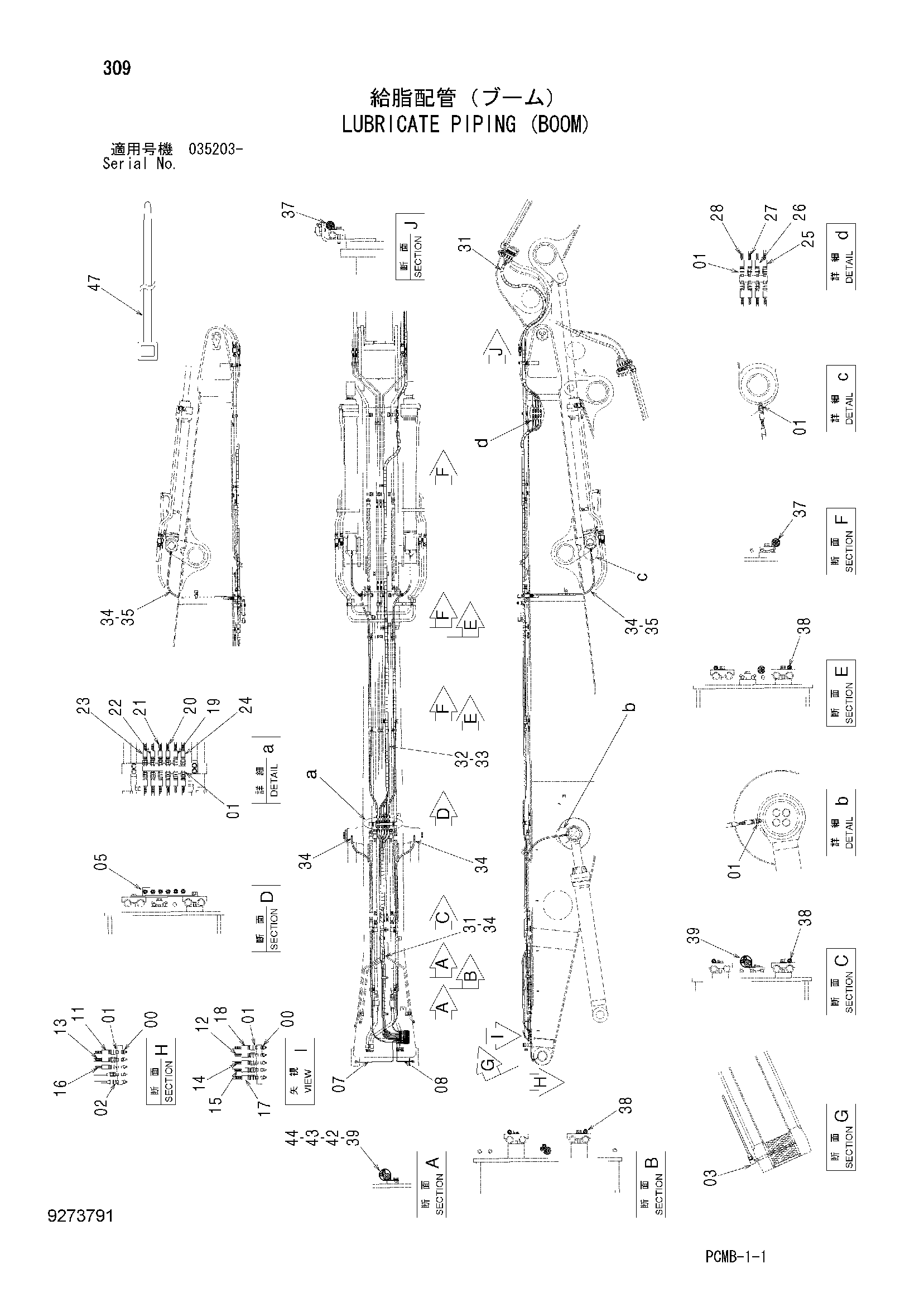

Заводская схема «Трубопроводы системы смазки (стрела)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 10 |
| 01 | 4154651 | Адаптер | 32 |
| 02 | 4360981 | Штуцер трубки | 2 |
| 03 | 4097666 | Угловой штуцер | 2 |
| 05 | 9764473 | Блок | 1 |
| 07 | 4638168 | Трубка | 1 |
| 08 | 4638169 | Трубка | 1 |
| 11 | 4666279 | Шланг | 1 |
| 12 | 4666280 | Шланг | 1 |
| 13 | 4666281 | Шланг | 1 |
| 14 | 4666282 | Шланг | 1 |
| 15 | 4666283 | Шланг | 1 |
| 16 | 4666284 | Шланг | 1 |
| 17 | 4666285 | Шланг | 1 |
| 18 | 4666286 | Шланг | 1 |
| 19 | 4666287 | Шланг | 1 |
| 20 | 4666288 | Шланг | 1 |
| 21 | 4666289 | Шланг | 1 |
| 22 | 4666290 | Шланг | 1 |
| 23 | 4638972 | Шланг | 1 |
| 24 | 4637973 | Шланг | 1 |
| 25 | 4666291 | Шланг | 1 |
| 26 | 4666292 | Шланг | 1 |
| 27 | 4666293 | Шланг | 1 |
| 28 | 4666294 | Шланг | 1 |
| 31 | 4487203 | Защитный кожух | 2 |
| 32 | 4487204 | Защитный кожух | 2 |
| 33 | 4487205 | Защитный кожух | 1 |
| 34 | 4487206 | Защитный кожух | 6 |
| 35 | 4487207 | Защитный кожух | 2 |
| 37 | 4190264 | Зажим | 4 |
| 38 | 4190253 | Зажим | 8 |
| 39 | 4190265 | Зажим | 3 |
| 42 | J901016 | Болт | 2 |
| 43 | A590910 | Пружинная шайба | 2 |
| 44 | A590110 | Плоская шайба | 2 |
| 47 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
