Топливные трубопроводы — HITACHI ZX500W

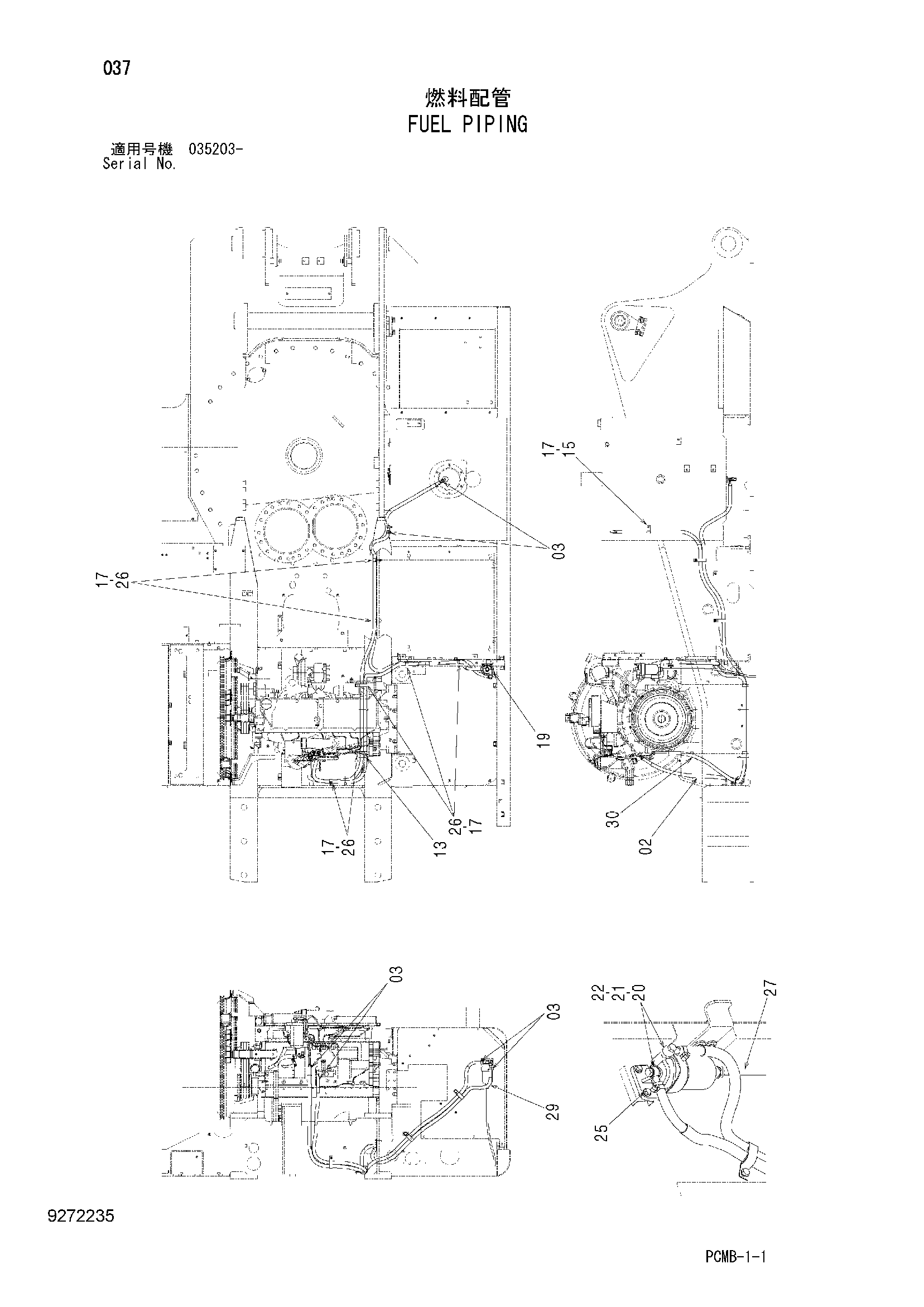

Заводская схема «Топливные трубопроводы» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4435830 | Топливный шланг | 1 |
| 03 | 4514700 | Зажим шланг | 6 |
| 13 | 4055312 | Ленточный зажим | 3 |
| 15 | 4190277 | Зажим | 2 |
| 17 | J271020 | Болт с шайбой | 8 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4461209 | Сепаратор | 1 |
| 19A | 4621869 | Уплотнительное кольцо | 1 |
| 19B | 4621774 | Корпус | 1 |
| 20 | 4452162 | Трубка топливный | 2 |
| 21 | 4452163 | Болт проушина | 2 |
| 22 | 4452165 | Манжета | 4 |
| 25 | J260825 | Болт с шайбой | 2 |
| 25A | J900825 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | 4192034 | Зажим | 7 |
| 27 | 4414384 | Виниловый шланг | 1 |
| 29 | 9211224 | Топливный шланг | 1 |
| 29A | 4374345 | Топливный шланг | 1 |
| 29B | 4374347 | Трубка | 1 |
| 30 | 4435828 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
