Основные гидролинии (2) — HITACHI ZX500W

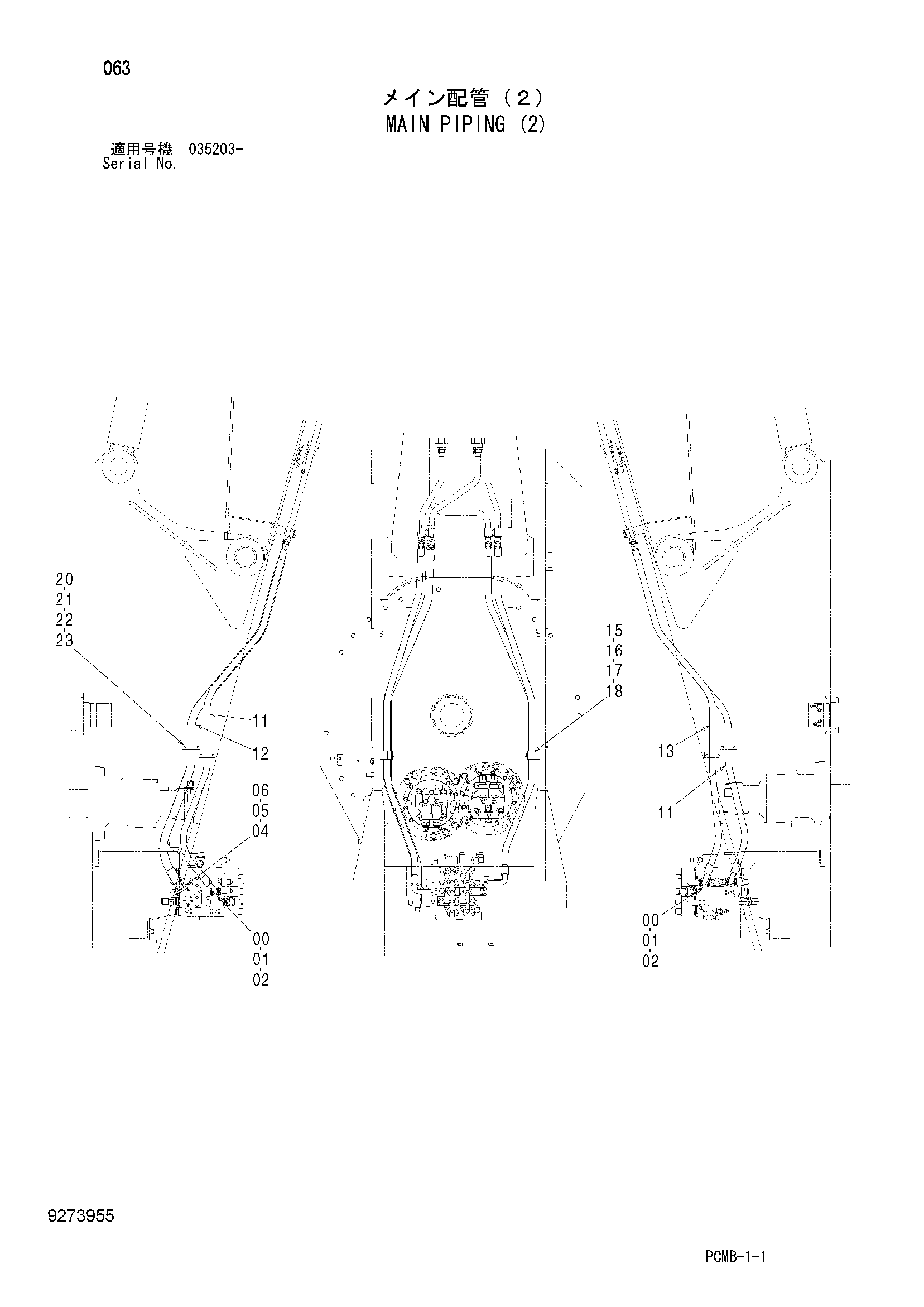

Заводская схема «Основные гидролинии (2)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 962453 | Разъёмный фланец | 6 |
| 01 | 966993 | Уплотнительное кольцо | 3 |
| 02 | J781030 | Болт с внутренним шестигранником | 12 |
| 04 | 4154614 | Разъёмный фланец | 2 |
| 05 | 4508805 | Уплотнительное кольцо | 1 |
| 06 | J781230 | Болт с внутренним шестигранником | 4 |
| 11 | 9273879 | Шланг в сборе | 2 |
| 11A | 4665913 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 6 |
| 12 | 9273881 | Шланг в сборе | 1 |
| 12A | 4665915 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 6 |
| 13 | 9273880 | Шланг в сборе | 1 |
| 13A | 4661914 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 6 |
| 15 | 4195494 | Пластина | 3 |
| 16 | 4323361 | Хомут | 6 |
| 17 | 4323362 | Проставка | 6 |
| 18 | J271090 | Болт с шайбой | 6 |
| 18A | J901090 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4207038 | Пластина | 1 |
| 21 | 4207036 | Хомут | 2 |
| 22 | 4462632 | Проставка | 2 |
| 23 | J271290 | Болт с шайбой | 2 |
| 23A | J901290 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
