Кондиционер (3) — HITACHI ZX500W

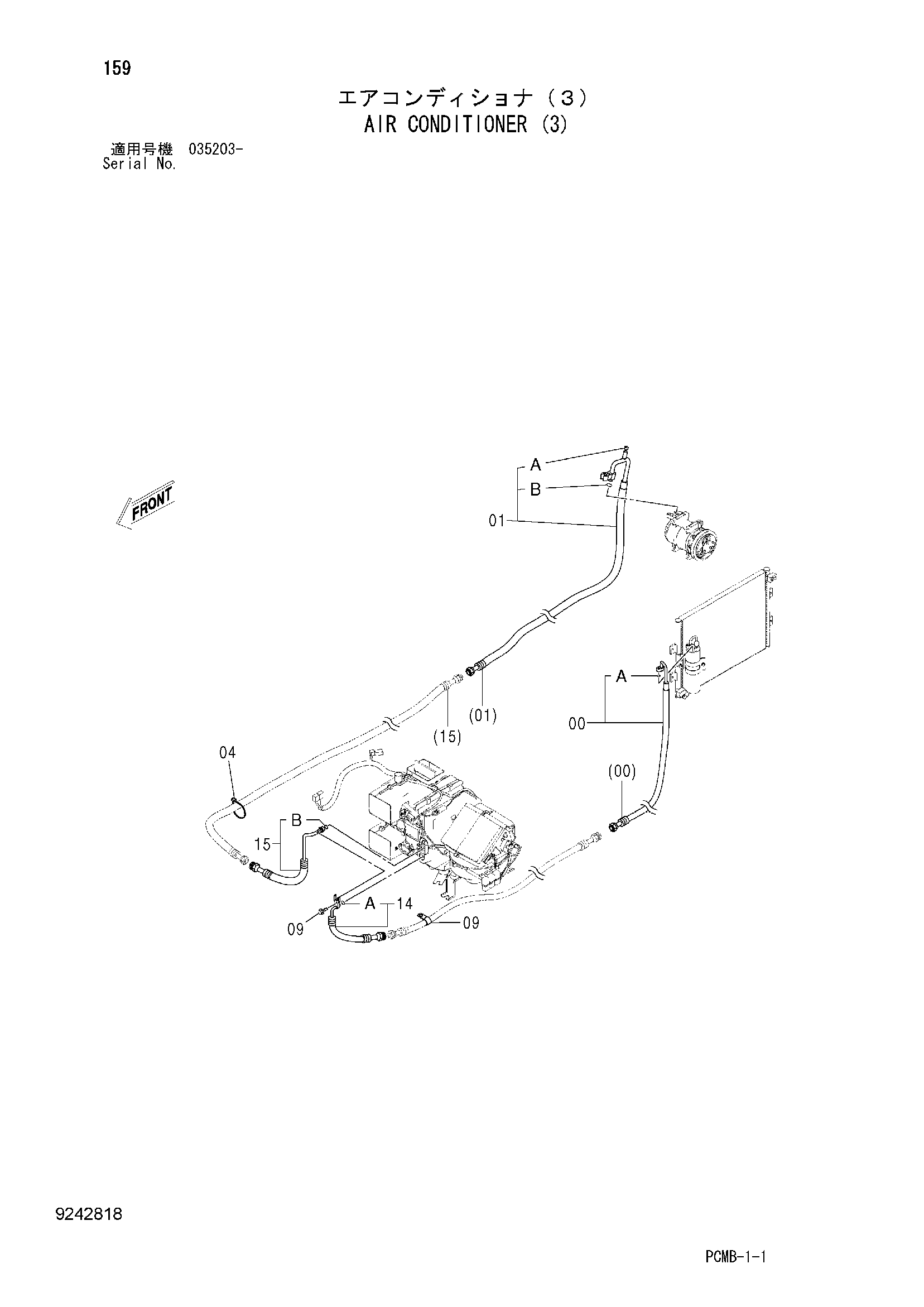

Заводская схема «Кондиционер (3)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4479674 | Шланг | 1 |
| 00A | 4422000 | Уплотнительное кольцо | 1 |
| 01 | 4479675 | Шланг | 1 |
| 01A | 4370251 | Колпачок | 1 |
| 02B | 4421939 | Уплотнительное кольцо | 1 |
| 04 | 4055312 | Ленточный зажим | 1 |
| 09 | J260625 | Болт с шайбой | 1 |
| 09A | J900625 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | 4190277 | Зажим | 1 |
| 14 | 4480311 | Шланг | 1 |
| 14A | 4422000 | Уплотнительное кольцо | 1 |
| 15 | 4486257 | Шланг | 1 |
| 15A | 4421939 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
