Трубопроводы системы смазки (опорно-поворотное устройство) — HITACHI ZX500W

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.

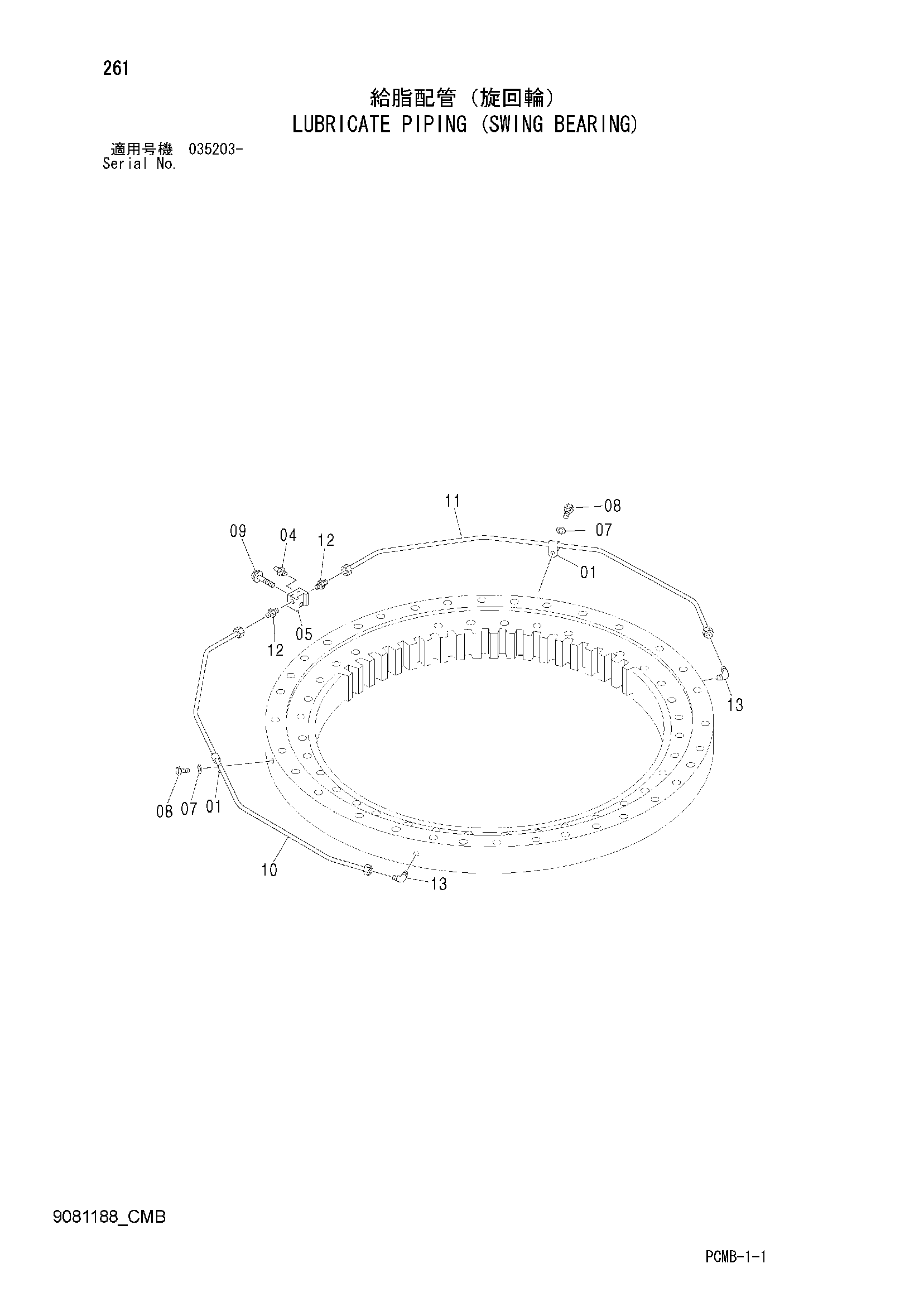

Схема Трубопроводы системы смазки (опорно-поворотное устройство) HITACHI ZX500W

Детали на схеме

Поз.Каталожный номерНаименованиеКол.
01484827Хомут2
04J75481Пресс-маслёнка2
054219720Блок1
07A590910Пружинная шайба2
08J901016Болт2
09J271045Болт с шайбой1
09AJ901045Болт1
09BJ222010Шайба1
103042199Трубка1
113042209Трубка1
124130168Штуцер трубки2
134130174Штуцер трубки2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
