Гидроцилиндр трубопроводы — HITACHI ZX500W

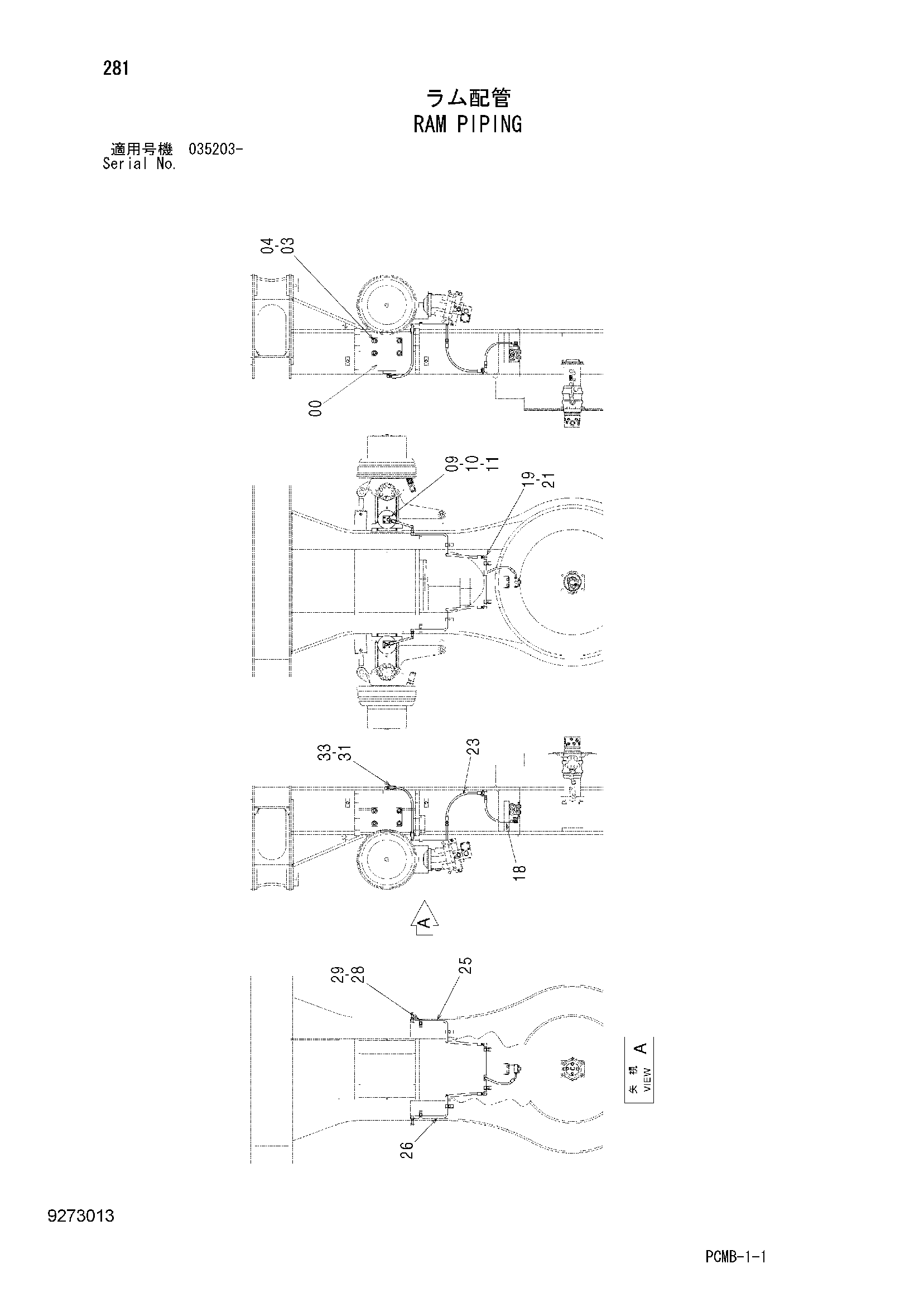

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4646370 | Гидроцилиндр. гидроцилиндр | 2 |
| 03 | M342480 | Болт с внутренним шестигранником | 8 |
| 04 | A590124 | Плоская шайба | 8 |
| 09 | 4665000 | Блок | 2 |
| 10 | M340840 | Болт с внутренним шестигранником | 8 |
| 11 | 4506416 | Уплотнительное кольцо | 2 |
| 18 | 4668201 | Шланг | 1 |
| 19 | 9767582 | Трубка | 1 |
| 21 | A852133 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4668173 | Шланг | 2 |
| 25 | 8108629 | Трубка | 1 |
| 26 | 8108632 | Трубка | 1 |
| 28 | 4190124 | Хомут трубки | 2 |
| 29 | J271240 | Болт с шайбой | 2 |
| 29A | J901240 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 31 | 4668178 | Шланг | 2 |
| 33 | A852333 | Угловой штуцер | 2 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
