Всасывающие трубопроводы — HITACHI ZX500W

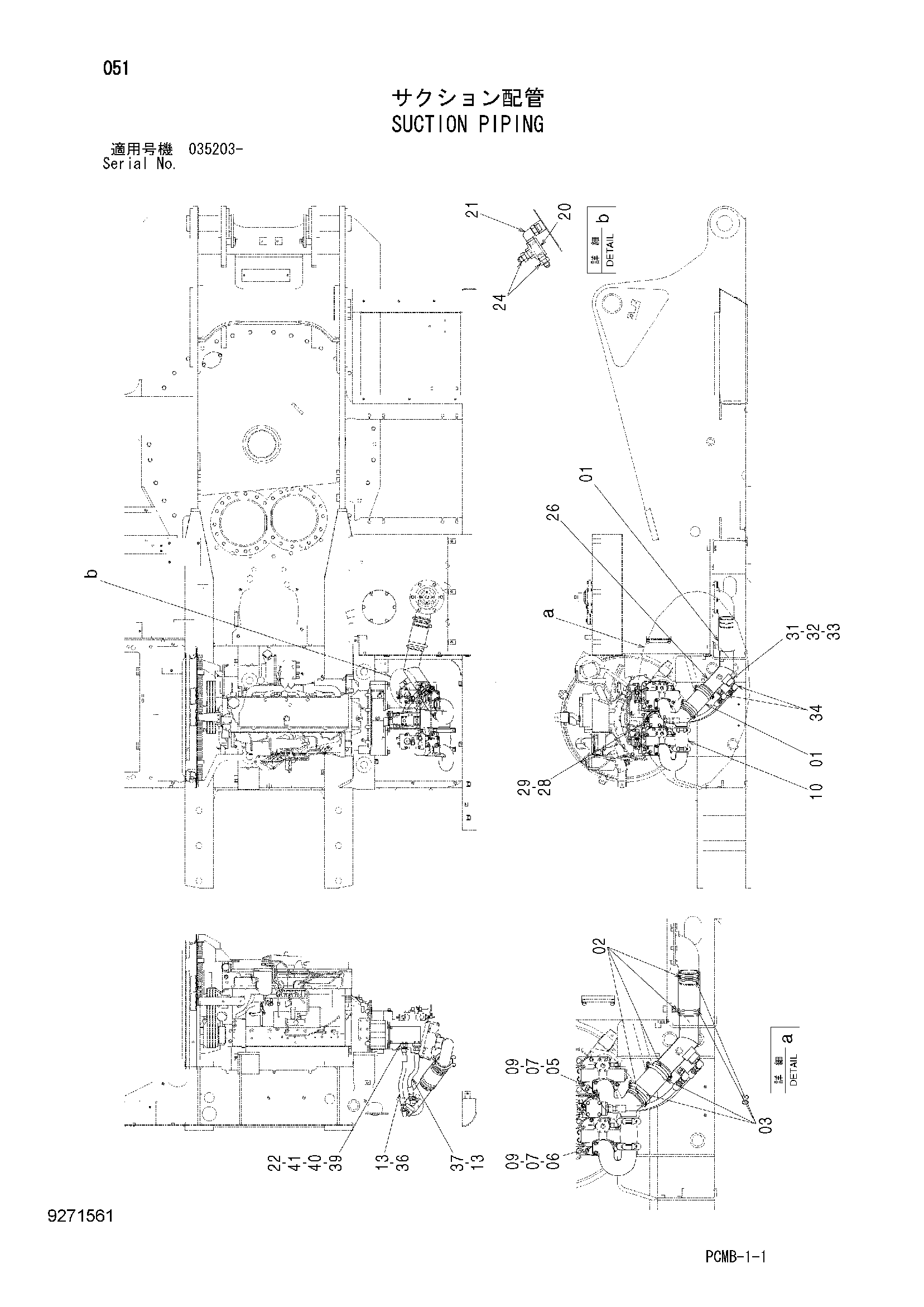

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4440302 | Резиновый шланг | 2 |
| 02 | 4512716 | Хомут шланга | 4 |
| 03 | 4282486 | Хомут шланга | 4 |
| 05 | 1026262 | Коллектор | 1 |
| 06 | 1026258 | Коллектор | 1 |
| 07 | A811075 | Уплотнительное кольцо | 2 |
| 09 | J781225 | Болт с внутренним шестигранником | 8 |
| 10 | 4071215 | Муфта | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 4 |
| 20 | 94-0663 | Тройник | 1 |
| 21 | 4061078 | Угловой штуцер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | A853166 | Адаптер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4317015 | Адаптер | 2 |
| 26 | 8106858 | Всасывающая трубка | 1 |
| 28 | 4454047 | Шестерённый насос | 1 |
| 29 | 3096357 | Вал центральный | 1 |
| 31 | 4626652 | Фланец | 1 |
| 32 | 4508805 | Уплотнительное кольцо | 1 |
| 33 | J781040 | Болт с внутренним шестигранником | 4 |
| 34 | A853366 | Угловой штуцер | 2 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4616023 | Шланг | 1 |
| 37 | 4203134 | Шланг | 1 |
| 39 | 3093166 | Фланец | 2 |
| 40 | A811040 | Уплотнительное кольцо | 2 |
| 41 | J781030 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
