Крышка двигателя — HITACHI ZX500W

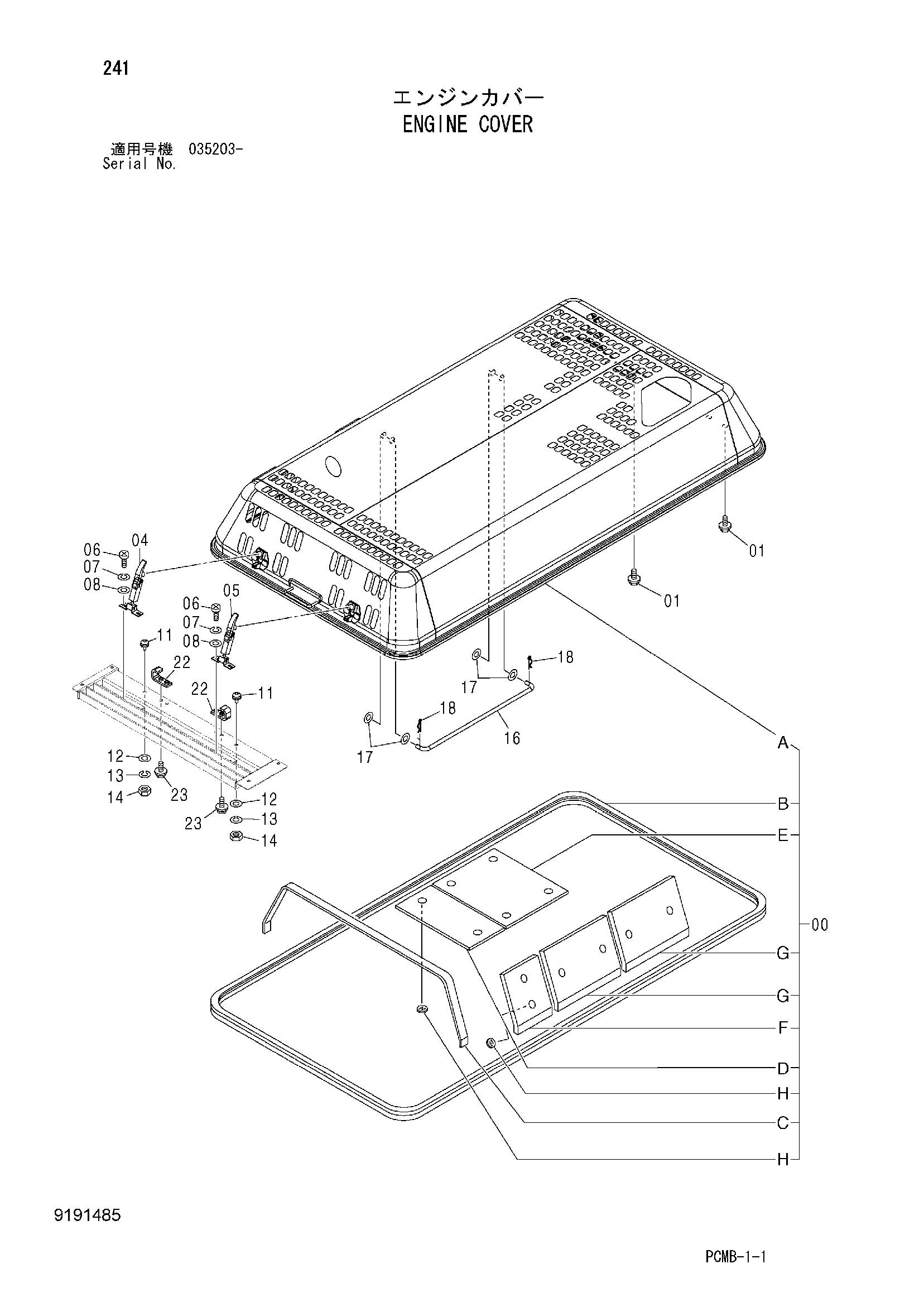

Заводская схема «Крышка двигателя» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007233 | Крышка двигатель в сборе | 1 |
| 00A | 5007225 | Крышка двигатель | 1 |
| 00B | 4440919 | Резиновая прокладка | 1 |
| 00C | 4440703 | Резиновая прокладка | 1 |
| 00D | 4440914 | Резиновая прокладка | 1 |
| 00E | 4440915 | Резиновая прокладка | 1 |
| 00F | 4440916 | Резиновая прокладка | 1 |
| 00G | 4440917 | Резиновая прокладка | 2 |
| 00H | 4287137 | Шайба | 12 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4429045 | Защёлка | 1 |
| 05 | 4429044 | Защёлка | 1 |
| 06 | M430825 | Винт | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | A590108 | Плоская шайба | 4 |
| 11 | 4294508 | Ограничитель | 2 |
| 12 | A590110 | Плоская шайба | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | J950010 | Гайка | 2 |
| 16 | 4606239 | Стойка | 1 |
| 17 | A590116 | Плоская шайба | 4 |
| 18 | 4022701 | Стопорный палец | 4 |
| 22 | 9749842 | Кронштейн | 2 |
| 23 | J271030 | Болт с шайбой | 4 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
