Стрела нижний трубопроводы — HITACHI ZX500W

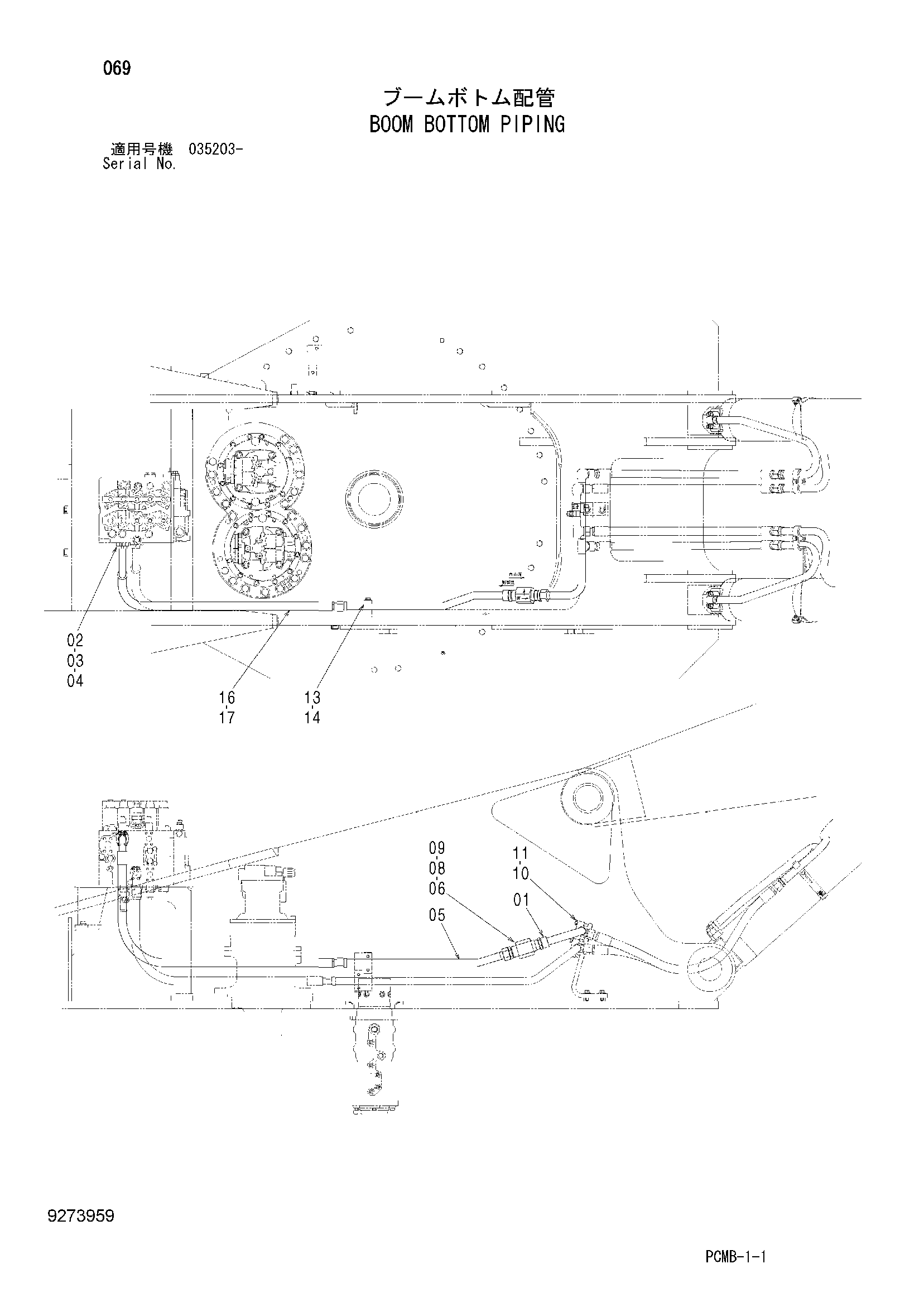

Заводская схема «Стрела нижний трубопроводы» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8108331 | Трубка | 1 |
| 02 | 962453 | Разъёмный фланец | 2 |
| 03 | 966993 | Уплотнительное кольцо | 1 |
| 04 | J781030 | Болт с внутренним шестигранником | 4 |
| 05 | 8108332 | Трубка | 1 |
| 06 | 9075046 | Клапан замедленного возврата | 1 |
| 08 | 4187329 | Уплотнительное кольцо | 2 |
| 09 | 4205196 | Адаптер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4334364 | Хомут трубки | 1 |
| 11 | J271275 | Болт с шайбой | 2 |
| 11A | J901275 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 4334363 | Хомут трубки | 1 |
| 14 | J271275 | Болт с шайбой | 2 |
| 14A | J901275 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4410308 | Шланг | 1 |
| 17 | 4187328 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
