Аутригер — HITACHI ZX500W

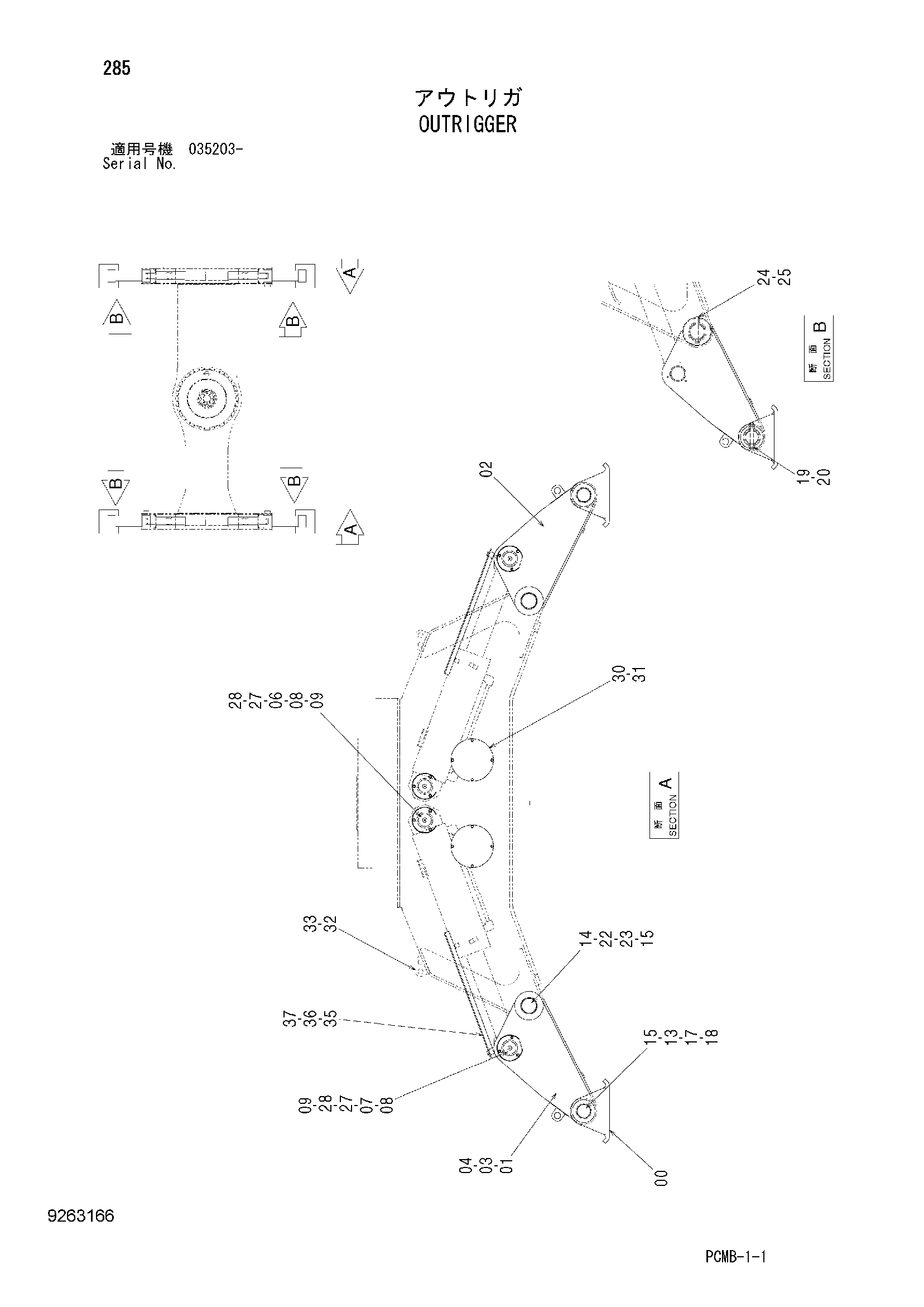

Заводская схема «Аутригер» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051785 | Поплавок | 4 |
| 01 | 8107443 | Тяга | 2 |
| 02 | 8107444 | Тяга | 2 |
| 03 | 4074008 | Пылезащитное уплотнение | 8 |
| 04 | 4067901 | Пылезащитное уплотнение | 8 |
| 06 | 8107311 | Палец | 4 |
| 07 | 8107312 | Палец | 4 |
| 08 | J271230 | Болт с шайбой | 24 |
| 08A | J901230 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J75481 | Пресс-маслёнка | 8 |
| 13 | 3109171 | Палец | 4 |
| 14 | 3109170 | Палец | 4 |
| 15 | J75481 | Пресс-маслёнка | 8 |
| 17 | 4444284 | Упорная пластина | 8 |
| 18 | 4444285 | Упорная пластина | 4 |
| 19 | 4435126 | Стопорный палец | 4 |
| 20 | J950020 | Гайка | 8 |
| 22 | 4445638 | Упорная пластина | 8 |
| 23 | 4445639 | Упорная пластина | 4 |
| 24 | 4435127 | Стопорный палец | 4 |
| 25 | J950020 | Гайка | 8 |
| 27 | 4134372 | Регулировочная шайба | 16 |
| 28 | 4134373 | Регулировочная шайба | 8 |
| 30 | 4476803 | Крышка | 4 |
| 31 | J271020 | Болт с шайбой | 16 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 9726346 | Стопорный палец | 4 |
| 33 | 487041 | Стопорный палец | 4 |
| 35 | 8107791 | Крышка гидроцилиндр. | 4 |
| 36 | J901665 | Болт | 4 |
| 37 | A590116 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
