Топливный бак — HITACHI ZX500W

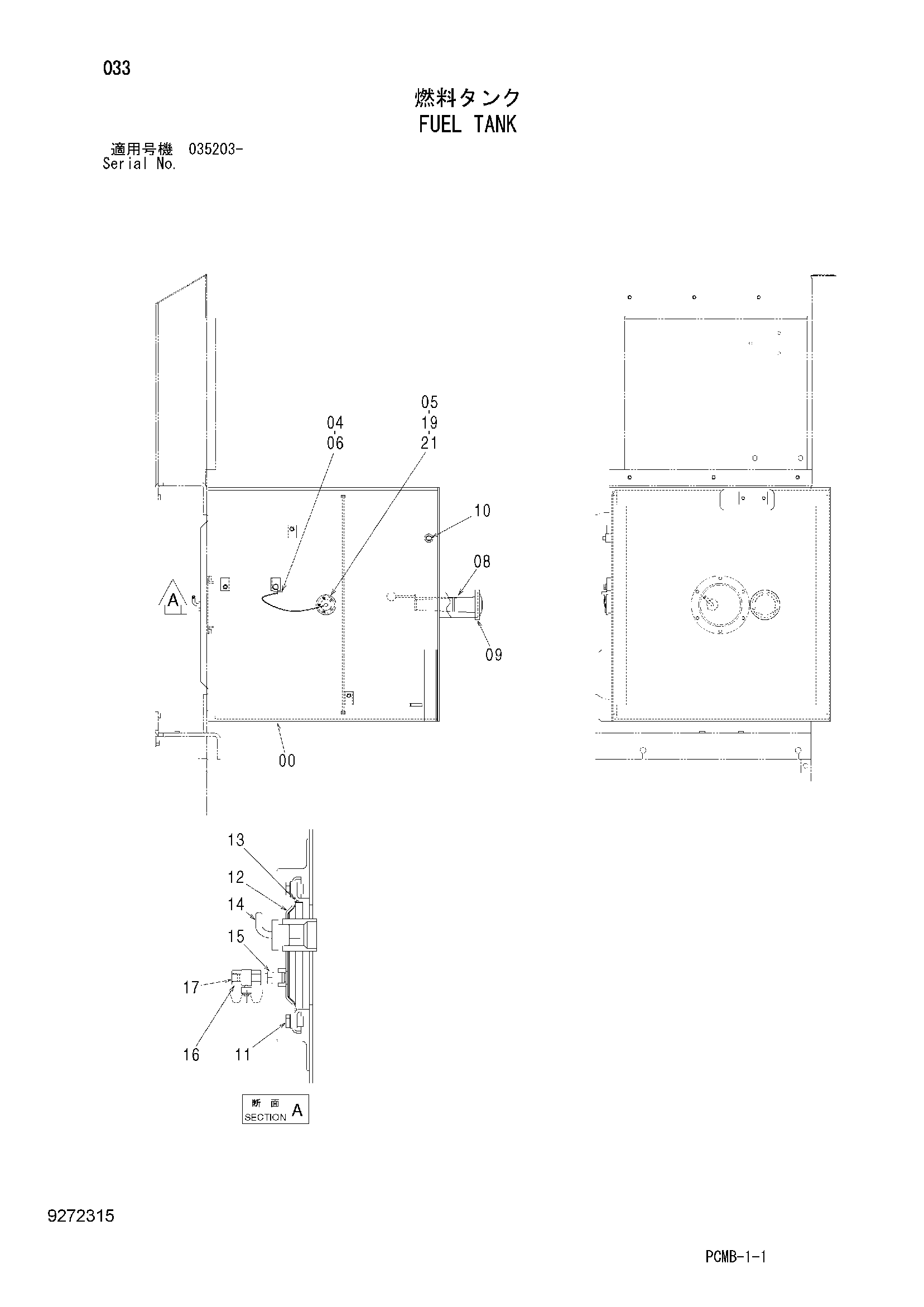

Заводская схема «Топливный бак» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011136 | Топливный бак | 1 |
| 04 | J271020 | Болт с шайбой | 1 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J450510 | Винт с шайбой | 5 |
| 06 | 4257159 | Кронштейн | 1 |
| 08 | 4353560 | Сетчатый фильтр | 1 |
| 08A | 4372619 | Сетчатый фильтр | 1 |
| 08B | 4372620 | Поплавок | 1 |
| 09 | 4361638 | Колпачок | 1 |
| 10 | 94-2024 | Пробка | 1 |
| 11 | J271020 | Болт с шайбой | 6 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 8067496 | Крышка | 1 |
| 13 | A810160 | Уплотнительное кольцо | 1 |
| 14 | 9726772 | Трубка | 1 |
| 15 | 94-1901 | Адаптер | 1 |
| 16 | 4374265 | Шаровой клапан | 1 |
| 17 | 94-2011 | Пробка | 1 |
| 19 | 4257128 | Поплавок | 1 |
| 21 | 4269607 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
