Гидролинии хода — HITACHI ZX500W

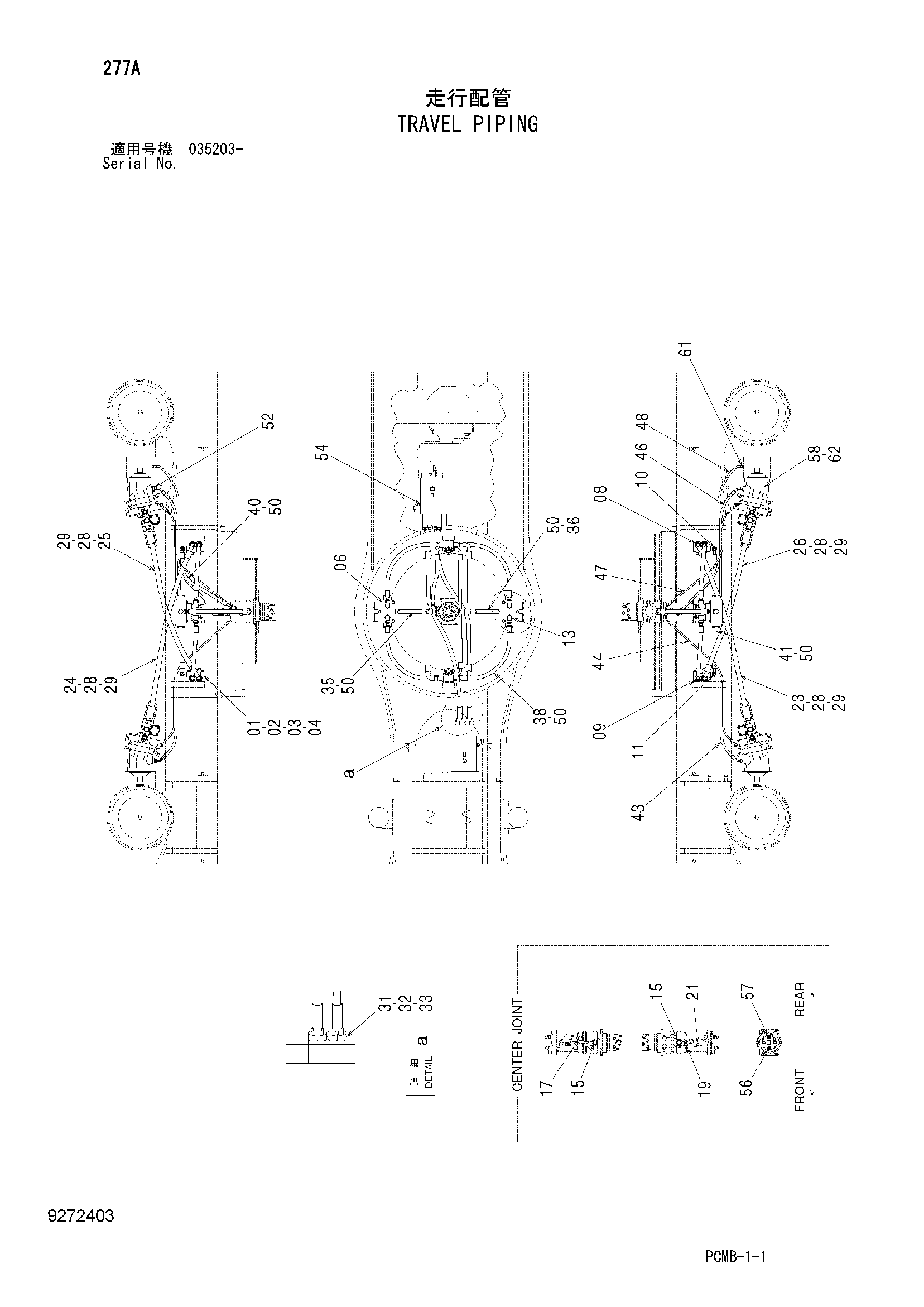

Заводская схема «Гидролинии хода» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9205251 | Клапан | 2 |
| 02 | J901202 | Болт | 8 |
| 03 | A590912 | Пружинная шайба | 8 |
| 04 | A590112 | Плоская шайба | 8 |
| 06 | 4660013 | Клапан дивидер | 2 |
| 08 | 4341132 | Адаптер | 4 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A853166 | Адаптер | 4 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A853566 | Тройник | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4477896 | Тройник | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | A853386 | Угловой штуцер | 6 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | A853166 | Адаптер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | A853346 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4269618 | Тройник | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852123 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4666580 | Шланг | 1 |
| 24 | 4666581 | Шланг | 1 |
| 25 | 4666578 | Шланг | 1 |
| 26 | 4666579 | Шланг | 1 |
| 28 | 4187328 | Уплотнительное кольцо | 4 |
| 29 | 4508805 | Уплотнительное кольцо | 4 |
| 31 | 4089703 | Разъёмный фланец | 8 |
| 32 | J781406 | Болт с внутренним шестигранником | 12 |
| 33 | J781445 | Болт с внутренним шестигранником | 4 |
| 35 | 4668041 | Шланг | 1 |
| 36 | 4668042 | Шланг | 1 |
| 38 | 4668043 | Шланг | 4 |
| 40 | 4323280 | Шланг | 1 |
| 41 | 4668044 | Шланг | 1 |
| 43 | 4667924 | Шланг | 1 |
| 44 | 4667926 | Шланг | 1 |
| 46 | 4667925 | Шланг | 1 |
| 47 | 4667927 | Шланг | 1 |
| 48 | 4667928 | Шланг | 1 |
| 50 | 4187308 | Уплотнительное кольцо | 16 |
| 52 | 4317612 | Адаптер | 2 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 54 | A852122 | Адаптер | 2 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 56 | A852134 | Адаптер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | A852144 | Адаптер | 1 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 58 | 4660637 | Гидромотор | 2 |
| 61 | 4666575 | Адаптер | 1 |
| 62 | 0878810 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
