Крышка (воздушный фильтр - радиатор) — HITACHI ZX500W

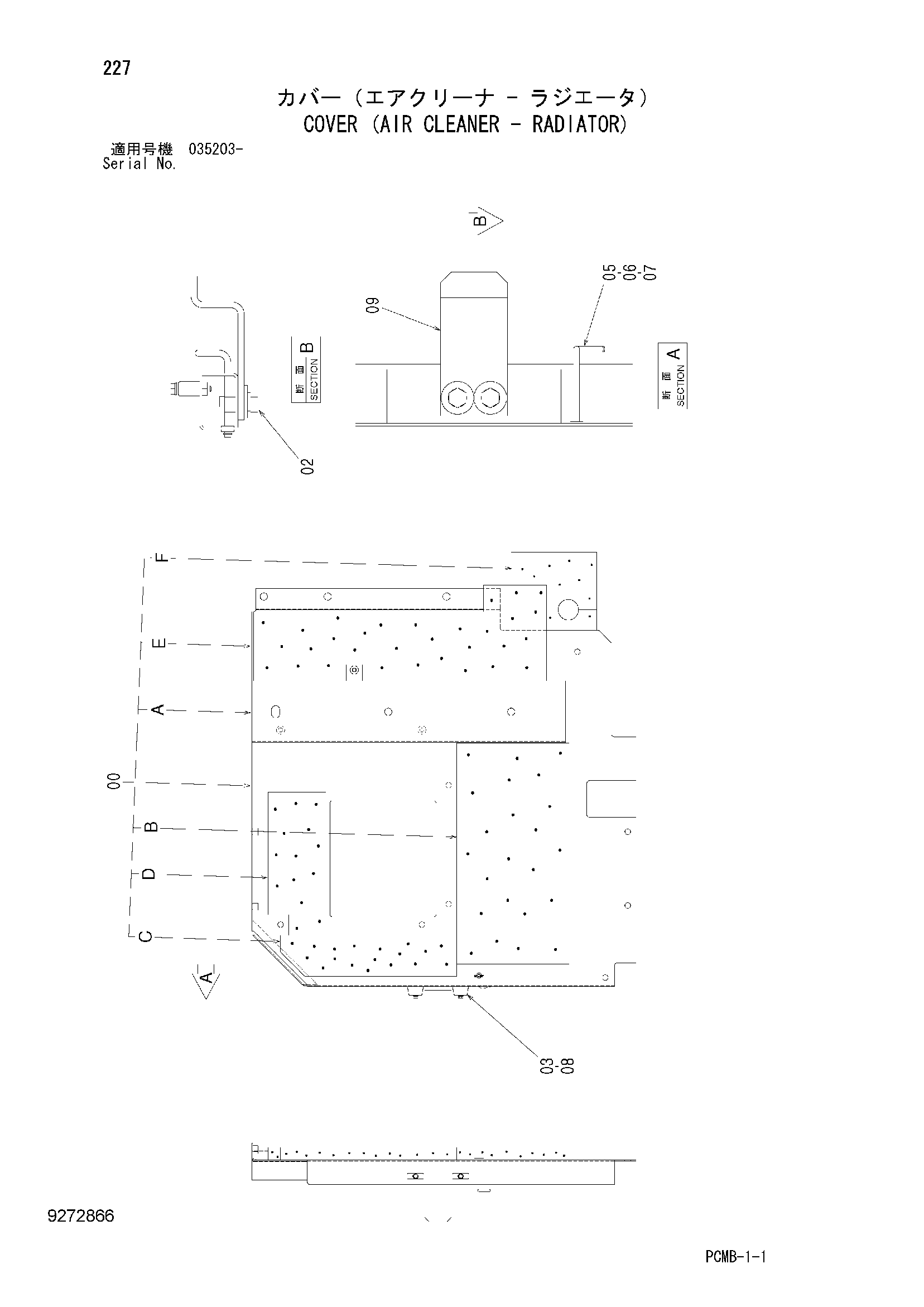

Заводская схема «Крышка (воздушный фильтр - радиатор)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9272866 | Крышка | 1 | |
| 00 | 7052054 | Крышка | 1 |
| 00A | 6025218 | Крышка | 1 |
| 00B | 4440161 | Резиновая прокладка | 1 |
| 00C | 4440162 | Резиновая прокладка | 1 |
| 00D | 4440163 | Резиновая прокладка | 1 |
| 00E | 4440164 | Резиновая прокладка | 1 |
| 00F | 4459013 | Резиновая прокладка | 1 |
| 02 | J281030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | 4424157 | Ограничитель | 2 |
| 05 | 9767303 | Стойка | 1 |
| 06 | A590106 | Плоская шайба | 1 |
| 07 | 4022696 | Стопорный палец | 1 |
| 08 | J260635 | Болт с шайбой | 2 |
| 08A | J900635 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 09 | 4665119 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
