Стояночный тормоз трубопроводы — HITACHI ZX500W

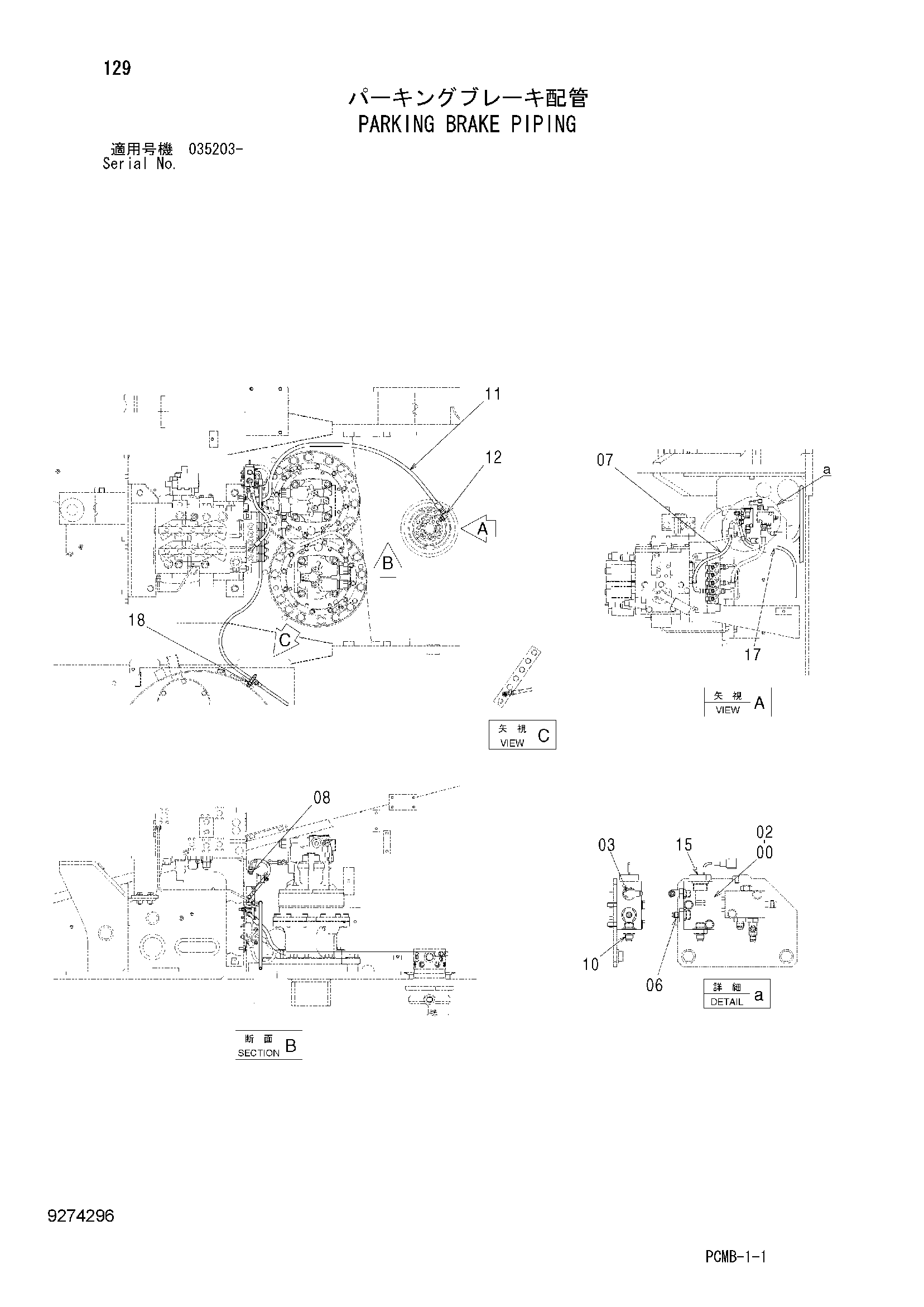

Заводская схема «Стояночный тормоз трубопроводы» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4475647 | Коллектор блок | 1 |
| 02 | J260865 | Болт с шайбой | 2 |
| 02A | J900865 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | A852322 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852132 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4442333 | Шланг | 1 |
| 08 | A852122 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852133 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4441832 | Шланг | 1 |
| 12 | A852333 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4459499 | Датчик давления | 1 |
| 15A | 955656 | Уплотнительное кольцо | 1 |
| 17 | 4663888 | Шланг | 1 |
| 18 | A852422 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
