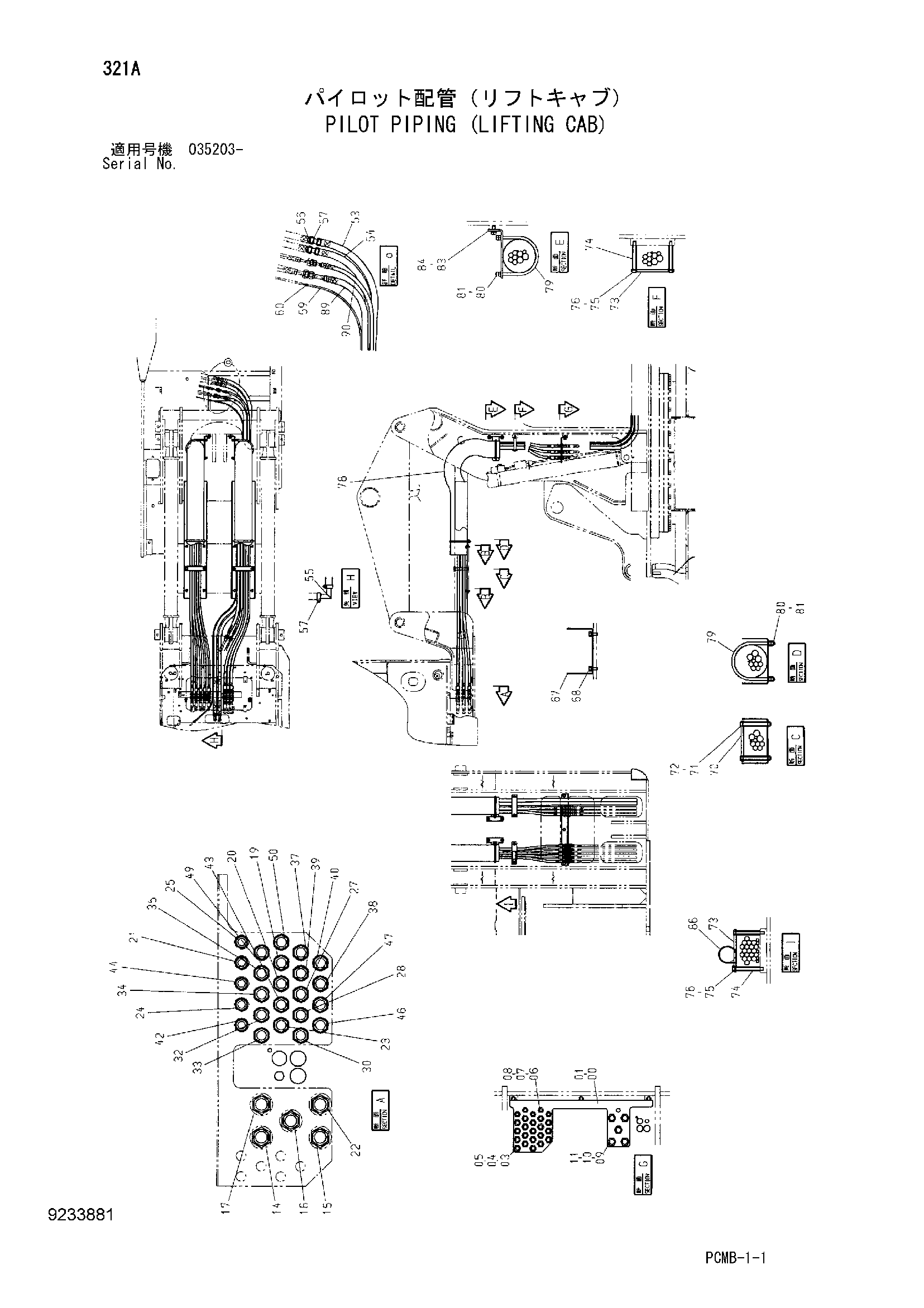

Пилотные гидролинии (подъём кабина) — HITACHI ZX500W
Заводская схема «Пилотные гидролинии (подъём кабина)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3100918 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 3 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 03 | 4202532 | Адаптер | 20 |
| 04 | A590914 | Пружинная шайба | 20 |
| 05 | 4202531 | Гайка | 20 |
| 06 | 4248117 | Адаптер | 5 |
| 07 | A590912 | Пружинная шайба | 5 |
| 08 | 4209198 | Гайка | 5 |
| 09 | 4315207 | Адаптер | 5 |
| 10 | A590920 | Пружинная шайба | 5 |
| 11 | 4465189 | Гайка | 5 |
| 14 | 9233966 | Шланг в сборе | 1 |
| 14A | 4611608 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 3 |
| 15 | 9233967 | Шланг в сборе | 1 |
| 15A | 4613161 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 3 |
| 16 | 9233968 | Шланг в сборе | 1 |
| 16A | 4613165 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 3 |
| 17 | 9233969 | Шланг в сборе | 1 |
| 17A | 4613166 | Шланг | 1 |
| 17B | 4327294 | Защитный кожух | 3 |
| 19 | 9233970 | Шланг в сборе | 1 |
| 19A | 4613168 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 2 |
| 20 | 9233971 | Шланг в сборе | 1 |
| 20A | 4613171 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 2 |
| 21 | 9233972 | Шланг в сборе | 1 |
| 21A | 4613172 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 2 |
| 22 | 9233973 | Шланг в сборе | 1 |
| 22A | 4613173 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 3 |
| 23 | 9233974 | Шланг в сборе | 1 |
| 23A | 4613174 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 2 |
| 24 | 9233975 | Шланг в сборе | 1 |
| 24A | 4613175 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 2 |
| 25 | 9233976 | Шланг в сборе | 1 |
| 25A | 4613176 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 2 |
| 27 | 9233977 | Шланг в сборе | 1 |
| 27A | 4613177 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 2 |
| 28 | 9233978 | Шланг в сборе | 1 |
| 28A | 4613178 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 2 |
| 30 | 9233979 | Шланг в сборе | 1 |
| 30A | 4613179 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 2 |
| 32 | 9233980 | Шланг в сборе | 1 |
| 32A | 4613180 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 2 |
| 33 | 9233981 | Шланг в сборе | 1 |
| 33A | 4468071 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 2 |
| 34 | 9233982 | Шланг в сборе | 1 |
| 34A | 4613188 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 2 |
| 35 | 9233983 | Шланг в сборе | 1 |
| 35A | 4438255 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 2 |
| 37 | 9233984 | Шланг в сборе | 1 |
| 37A | 4438258 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 2 |
| 38 | 9233985 | Шланг в сборе | 1 |
| 38A | 4438260 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 2 |
| 39 | 9233986 | Шланг в сборе | 1 |
| 39A | 4437088 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 2 |
| 40 | 9233987 | Шланг в сборе | 1 |
| 40A | 4455196 | Шланг | 1 |
| 40B | 4327293 | Защитный кожух | 2 |
| 42 | 9233988 | Шланг в сборе | 1 |
| 42A | 4613189 | Шланг | 1 |
| 42B | 4327293 | Защитный кожух | 2 |
| 43 | 9233989 | Шланг в сборе | 1 |
| 43A | 4446849 | Шланг | 1 |
| 43B | 4327293 | Защитный кожух | 2 |
| 44 | 9233990 | Шланг в сборе | 1 |
| 44A | 4613190 | Шланг | 1 |
| 44B | 4327293 | Защитный кожух | 2 |
| 46 | 9233991 | Шланг в сборе | 1 |
| 46A | 4613192 | Шланг | 1 |
| 46B | 4327293 | Защитный кожух | 2 |
| 47 | 9233992 | Шланг в сборе | 1 |
| 47A | 4613193 | Шланг | 1 |
| 47B | 4327293 | Защитный кожух | 2 |
| 49 | 9233993 | Шланг в сборе | 1 |
| 49A | 4613194 | Шланг | 1 |
| 49B | 4327293 | Защитный кожух | 2 |
| 50 | 9233994 | Шланг в сборе | 1 |
| 50A | 4613196 | Шланг | 1 |
| 50B | 4327293 | Защитный кожух | 2 |
| 53 | 4466079 | Водяной шланг | 1 |
| 54 | 4466080 | Водяной шланг | 1 |
| 55 | 4394036 | Соединение трубка | 2 |
| 56 | 4341800 | Трубка | 2 |
| 57 | 4514699 | Хомут шланга | 8 |
| 59 | 4466082 | Шланг | 1 |
| 60 | 4254237 | Соединение | 2 |
| 61 | 4190265 | Зажим | 2 |
| 63 | 4055312 | Ленточный зажим | 30 |
| 64 | 4327293 | Защитный кожух | 100 |
| 67 | 8094428 | Кронштейн | 2 |
| 68 | J271025 | Болт с шайбой | 8 |
| 68A | J901025 | Болт | 1 |
| 68B | J222010 | Плоская шайба | 1 |
| 70 | 4342692 | Хомут шланга | 2 |
| 71 | J901002 | Болт | 4 |
| 72 | A590910 | Пружинная шайба | 4 |
| 73 | 4436223 | Хомут шланга | 2 |
| 74 | 4393019 | Проставка | 4 |
| 75 | J901002 | Болт | 4 |
| 76 | A590910 | Пружинная шайба | 4 |
| 78 | 4613269 | Шланг | 2 |
| 79 | 4138998 | U-образный болт | 4 |
| 80 | J950010 | Гайка | 24 |
| 81 | A590110 | Плоская шайба | 8 |
| 83 | 3100927 | Кронштейн | 2 |
| 84 | J271025 | Болт с шайбой | 4 |
| 84A | J901025 | Болт | 1 |
| 84B | J222010 | Плоская шайба | 1 |
| 86 | 4193816 | Зажим | 1 |
| 89 | 4487729 | Шланг | 1 |
| 90 | 4487730 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
