Гидроцилиндр рукояти — HITACHI ZX500W

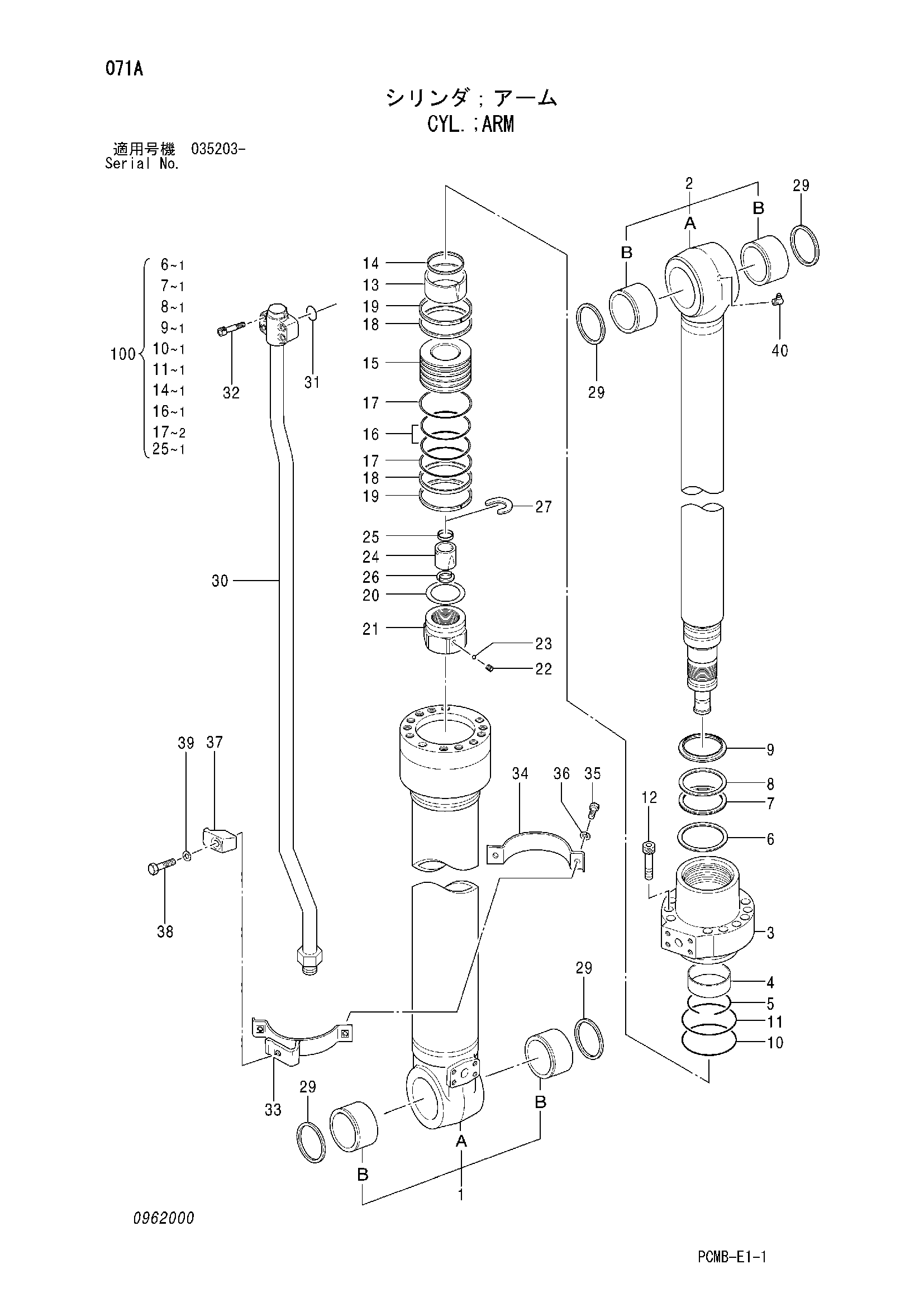

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4628581	Гидроцилиндр рукояти	1
1	0962012	Труба гидроцилиндра	1
1A	0962001	Труба гидроцилиндра	1
2	0962013	Шток поршня	1
2A	0962002	Шток поршня	1
3	0962003	Головка гидроцилиндра	1
4	0836104	Втулка	1
5	0208504	Стопорное кольцо	1
6	1112703	Кольцо	1
7	1112704	U-образная манжета	1
8	0836107	Опорное кольцо	1
9	0807904	Грязесъёмное кольцо	1
10	A811140	Уплотнительное кольцо	1
11	0962004	Опорное кольцо	1
12	0166012	Болт с внутренним шестигранником	10
13	0962005	Амортизирующий подшипник	1
14	0956612	Уплотнение	1
15	0962007	Поршень	1
16	0373411	Уплотнительное кольцо	1
17	0492208	Опорное кольцо	2
18	0962008	Кольцо	2
19	0373413	Кольцо	2
20	0836111	Регулировочная шайба	1
21	0880607	Гайка	1
22	0352715	Установочный винт	1
23	0104404	Шарик	1
24	0409913	Амортизирующий подшипник	1
25	0667411	Уплотнение амортизатор	1
26	0409915	Ограничитель	2
27	0409916	Стопорное кольцо	1
28	4397790	Втулка пальца	4
29	4067901	Грязесъёмное кольцо	4
30	0962010	Трубка	1
31	984614	Уплотнительное кольцо	1
32	M341236	Болт с внутренним шестигранником	4
33-39	0906105	KID лента	1
33	0867314	Лента	1
34	0387311	Лента	1
35	J021035	Болт	2
36	A590910	Шайба	2
37	0309219	Хомут трубки	1
38	0224115	Болт	1
39	0208516	Пружинная шайба	1
40	0271312	Пресс-маслёнка	1
100	4639938	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
