Гидроцилиндр. подъём — HITACHI ZX500W

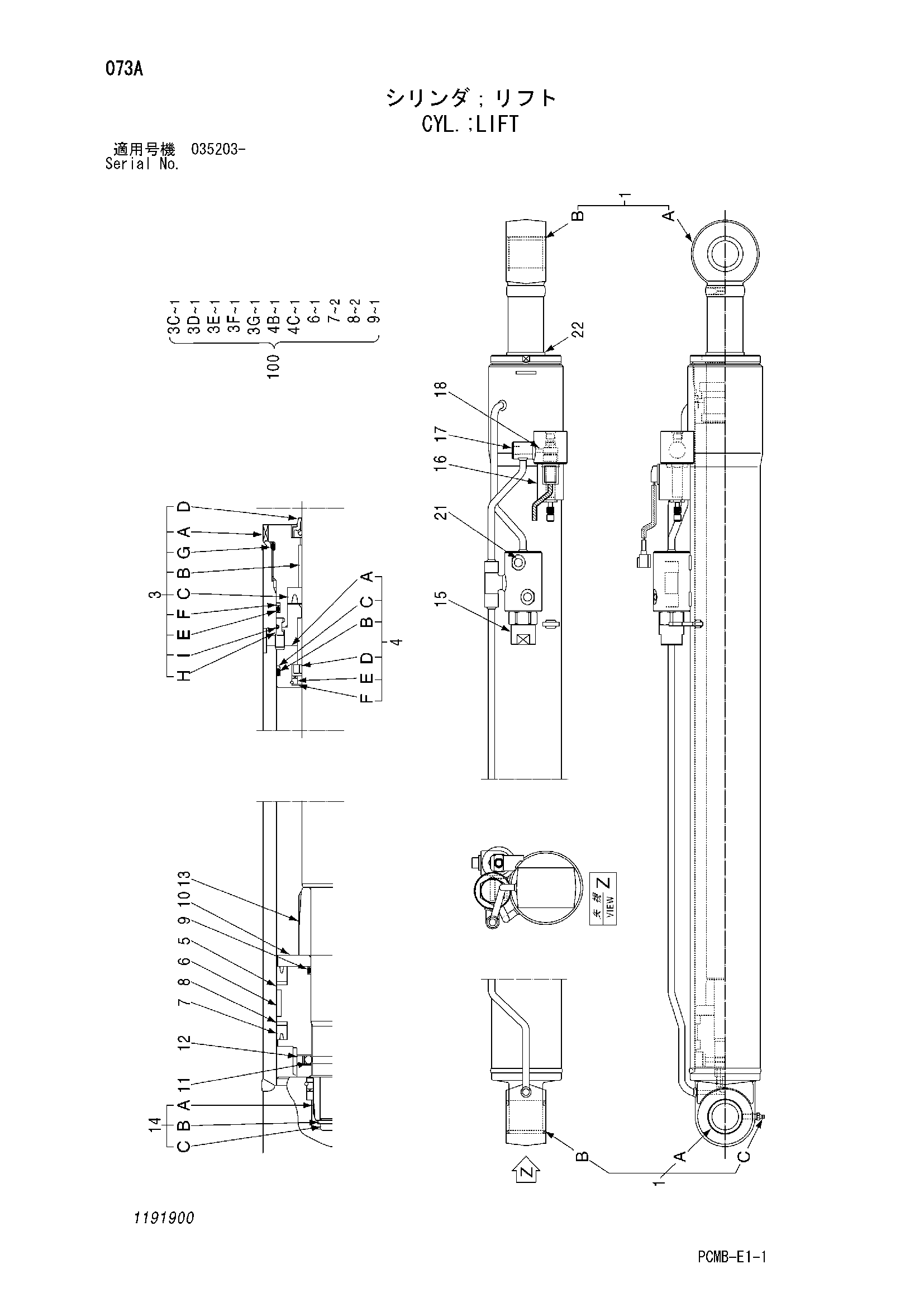

Заводская схема «Гидроцилиндр. подъём» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4612741 | Гидроцилиндр. подъём | 1 | |
| 1 | 1191901 | Труба гидроцилиндра в сборе | 1 |
| 1B | 1191902 | Пылезащитное уплотнение | 2 |
| 1C | 0429920 | Пресс-маслёнка | 1 |
| 2 | 1191903 | Шток поршня в сборе | 1 |
| 2B | 1191902 | Пылезащитное уплотнение | 2 |
| 2C | 0429920 | Пресс-маслёнка | 1 |
| 3 | 1191904 | Головка гидроцилиндра в сборе | 1 |
| 3A | 1191905 | Головка гидроцилиндра | 1 |
| 3B | 1191906 | Втулка | 1 |
| 3C | 1191907 | U-образная манжета | 1 |
| 3D | 0742307 | Грязесъёмное кольцо | 1 |
| 3E | 0478706 | Уплотнительное кольцо | 1 |
| 3F | 0478707 | Опорное кольцо | 1 |
| 3G | 0478708 | Уплотнительное кольцо | 1 |
| 3H | 0478709 | Разъём | 1 |
| 3I | 0478710 | Ограничитель | 1 |
| 4 | 1191908 | Фиксатор в сборе | 1 |
| 4A | 1191909 | Фиксатор | 1 |
| 4B | 0478712 | Уплотнительное кольцо | 1 |
| 4C | 0478707 | Опорное кольцо | 1 |
| 4D | 1191910 | Кольцо амортизатор | 1 |
| 4E | 1191911 | Проставка | 1 |
| 4F | 1191912 | Ограничитель | 1 |
| 5 | 1191913 | Поршень | 1 |
| 6 | 0840909 | Износостойкое кольцо | 1 |
| 7 | 0840910 | U-образная манжета | 2 |
| 8 | 0840911 | Опорное кольцо | 2 |
| 9 | 0840912 | Уплотнительное кольцо | 1 |
| 10 | 1191914 | Держатель у-ринг | 1 |
| 11 | 0478719 | Стальной шарик | 1 |
| 12 | 0479214 | Установочный винт | 1 |
| 13 | 1191915 | Амортизирующий подшипник | 1 |
| 14 | 0840915 | Амортизатор в сборе | 1 |
| 14A | 0840916 | Амортизирующий подшипник | 1 |
| 14B | 0658610 | Шайба | 1 |
| 14C | 0744009 | Болт | 1 |
| 15 | 0832606 | Клапан | 1 |
| 16 | 1191916 | Электромагнитный клапан | 1 |
| 17 | 0840919 | Пробка | 1 |
| 18 | 0840920 | Пробка | 1 |
| 21 | 0909506 | Пробка | 3 |
| 22 | 1191917 | Колпачок | 1 |
| 100 | 4703444 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
