Тормоз трубопроводы (верхняя платформа)(1) — HITACHI ZX500W

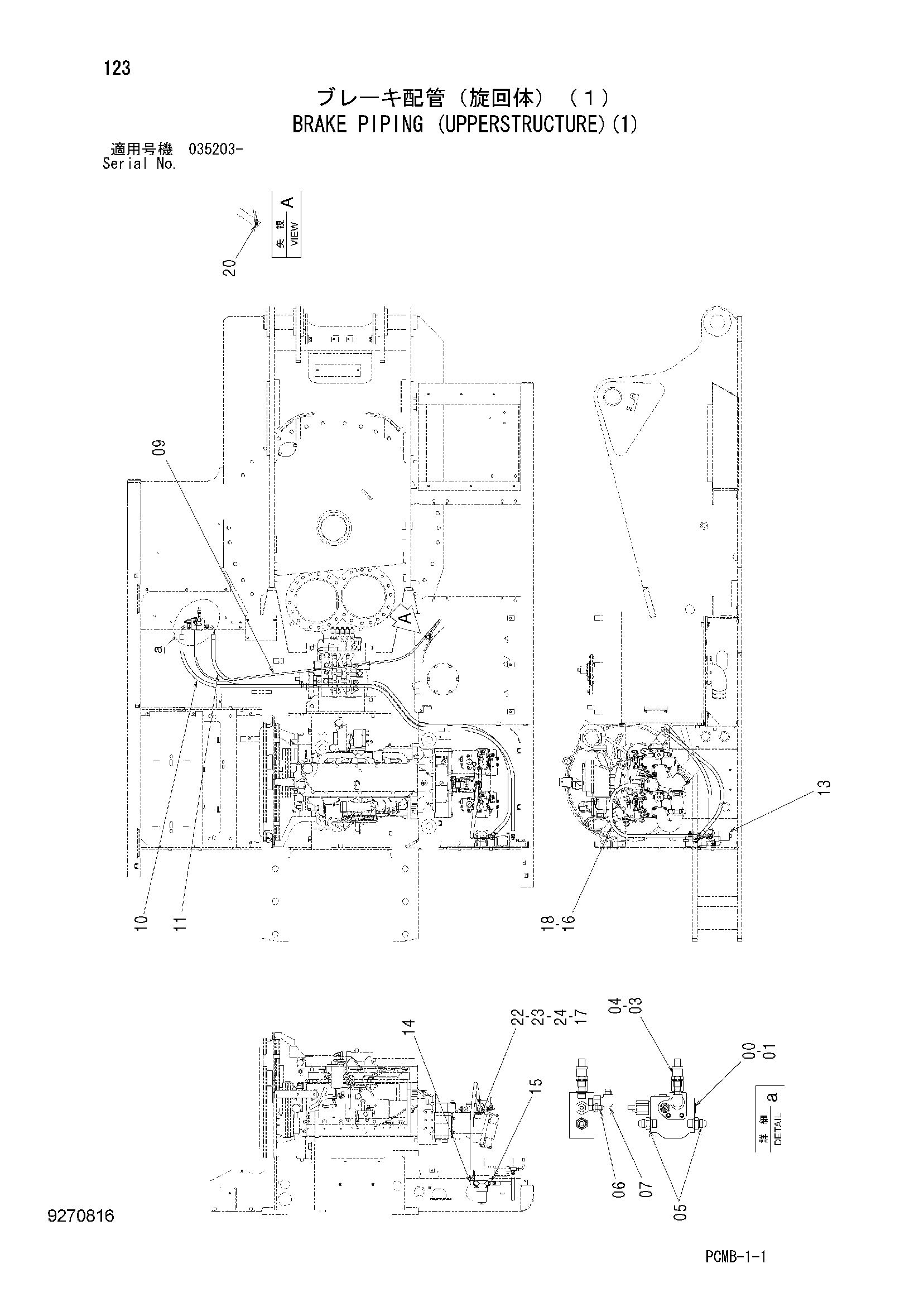

Заводская схема «Тормоз трубопроводы (верхняя платформа)(1)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4465009 | Клапан | 1 |
| 01 | J780665 | Болт с внутренним шестигранником | 2 |
| 03 | 4436271 | Датчик давления | 1 |
| 03A | 4365826 | Уплотнительное кольцо | 1 |
| 04 | 4489341 | Разъём S | 1 |
| 05 | 4489342 | Адаптер | 2 |
| 05A | 4506416 | Уплотнительное кольцо | 1 |
| 06 | 4489347 | Адаптер | 1 |
| 06A | 4506320 | Уплотнительное кольцо | 1 |
| 07 | 4466884 | Угловой штуцер | 1 |
| 07A | 4506416 | Уплотнительное кольцо | 1 |
| 09 | 4600153 | Шланг | 1 |
| 10 | 4657118 | Шланг | 1 |
| 11 | 4657382 | Шланг | 1 |
| 13 | 4459194 | Масляный фильтр | 1 |
| 13A | 4488239 | Фильтрующий элемент | 1 |
| 14 | A853344 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A852244 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4312291 | Шланг | 1 |
| 17 | A853144 | Адаптер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4138938 | Уплотнительное кольцо | 2 |
| 20 | A852422 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 3089427 | Фланец | 1 |
| 23 | J781030 | Болт с внутренним шестигранником | 4 |
| 24 | A811030 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
