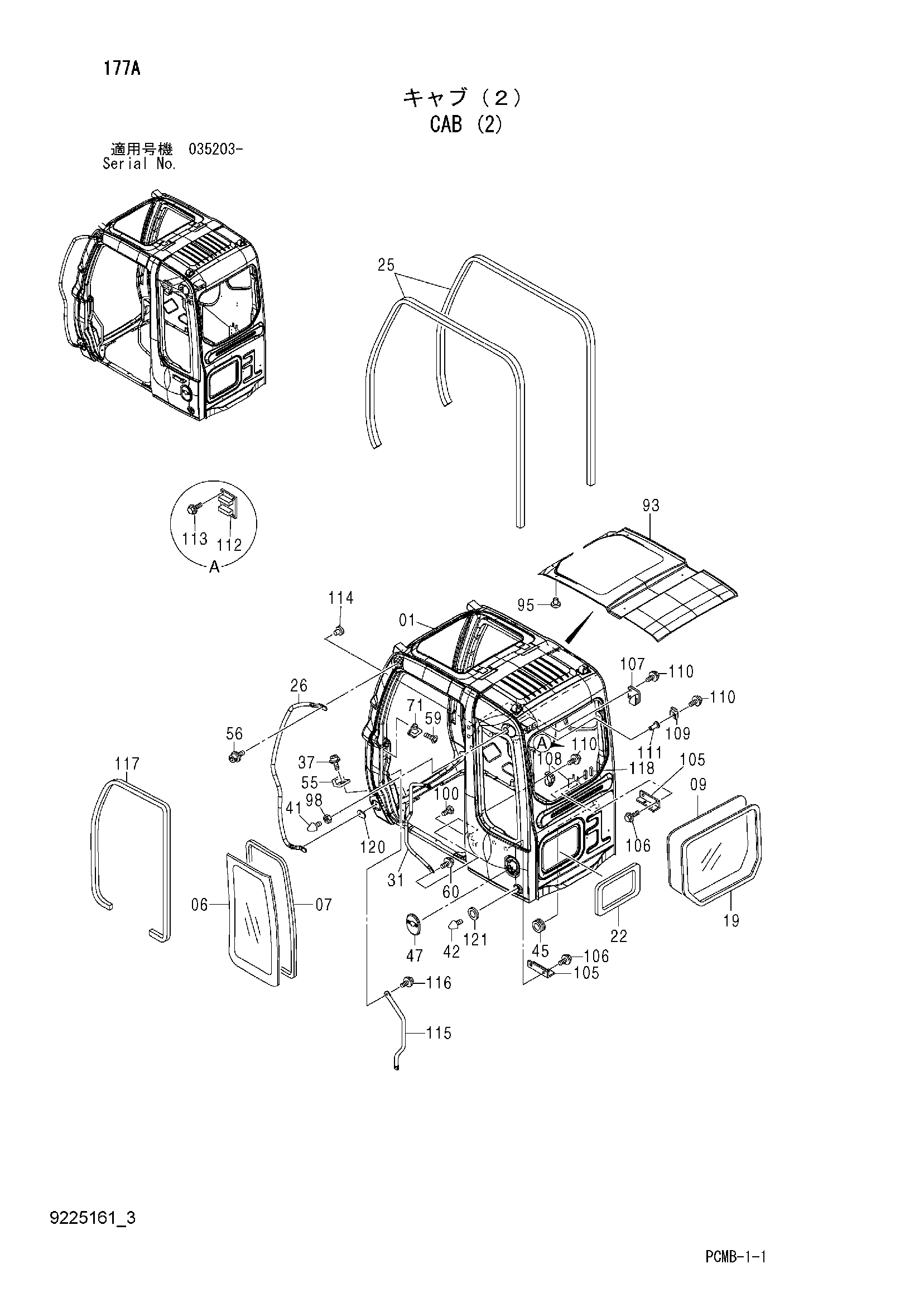

Кабина (2) — HITACHI ZX500W
Заводская схема «Кабина (2)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4611366 | Кабина [JPN] | 1 |
| 01 | 4611365 | Кабина | 1 |
| 06 | 4602567 | Стекло | 1 |
| 07 | 4400079 | Резиновое уплотнение | 1 |
| 09 | 4602569 | Стекло | 1 |
| 19 | 4602577 | Резиновая прокладка | 1 |
| 22 | 4453667 | Резиновая прокладка | 1 |
| 25 | 4456175 | Резиновая прокладка | 2 |
| 26 | 4627851 | Поручень | 1 |
| 31 | 4453663 | Поручень | 1 |
| 37 | M470616 | Винт | 2 |
| 41 | 4474036 | Ограничитель | 1 |
| 45 | 4607409 | Резиновая втулка | 1 |
| 47 | 4456654 | Крышка | 1 |
| 55 | 4369675 | Резиновая прокладка | 2 |
| 56 | 4320149 | Болт с шайбой | 2 |
| 59 | 4320163 | Винт | 2 |
| 60 | 4372219 | Болт с шайбой | 2 |
| 71 | 4369627 | Ответная планка | 1 |
| 93 | 4453665 | Лист | 1 |
| 95 | 4453666 | Зажим | 14 |
| 98 | 4295662 | Гайка | 1 |
| 100 | 4320150 | Болт | 1 |
| 105 | 4456181 | Кронштейн | 2 |
| 106 | J271025 | Болт с шайбой | 4 |
| 106A | J901025 | Болт | 1 |
| 106B | J222010 | Шайба | 1 |
| 107 | 4456182 | Резиновая прокладка | 1 |
| 108 | 4456183 | Резиновая прокладка | 1 |
| 109 | 4456184 | Резиновая прокладка | 1 |
| 110 | 4372224 | Болт с шайбой | 5 |
| 111 | 4456185 | Гайка | 1 |
| 112 | 4477457 | Кронштейн | 1 |
| 113 | 4372219 | Болт с шайбой | 4 |
| 114 | 4372088 | Зажим | 2 |
| 115 | 4610143 | Поручень | 1 |
| 116 | J271025 | Болт с шайбой | 2 |
| 116A | J901025 | Болт | 1 |
| 116B | J222010 | Шайба | 1 |
| 117 | 4453672 | Резиновая прокладка | 1 |
| 118 | 4603008 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
