Аутригер трубопроводы (1)(водило) — HITACHI ZX500W

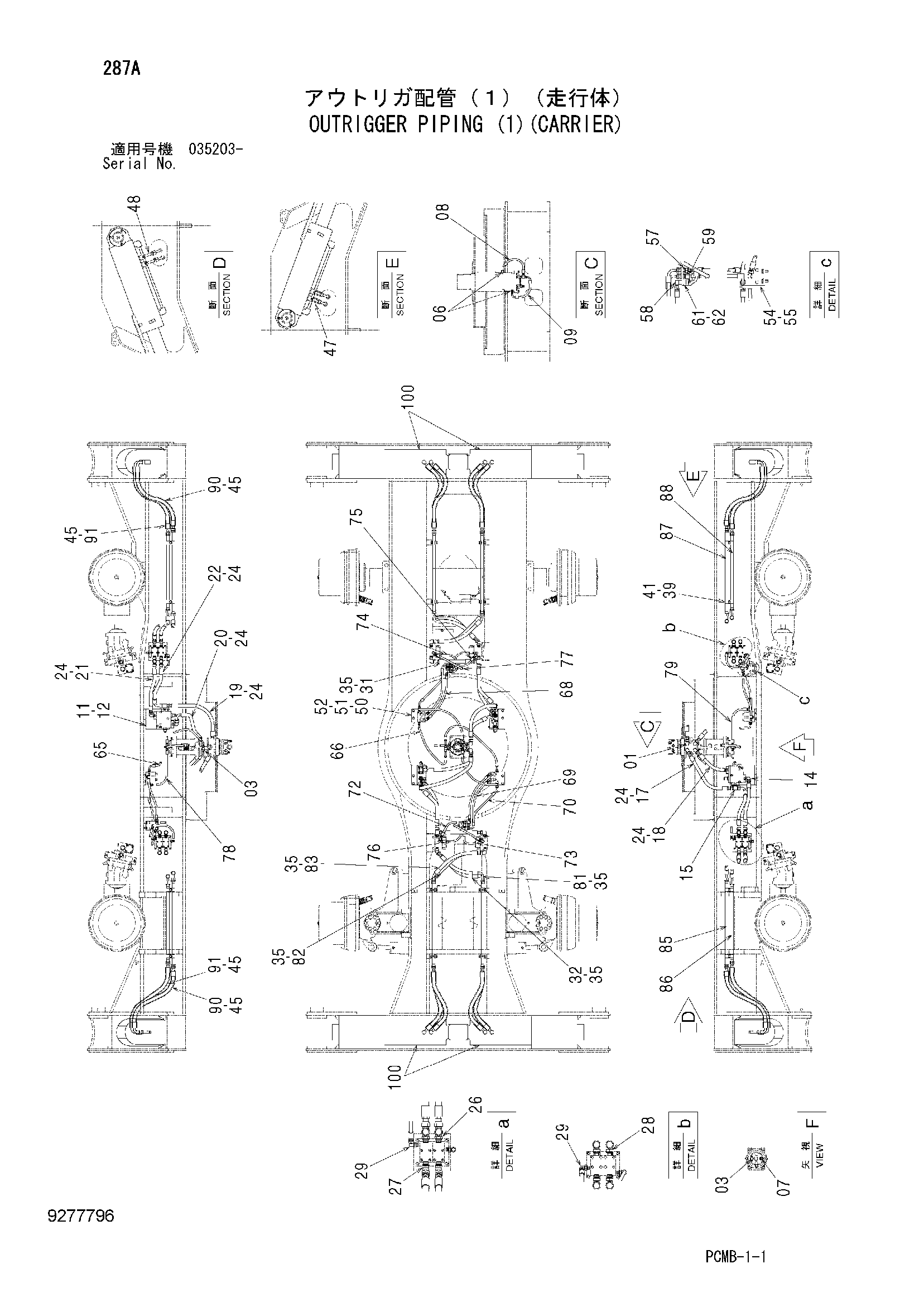

Заводская схема «Аутригер трубопроводы (1)(водило)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853346 | Угловой штуцер | 4 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852533 | Тройник | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852123 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852433 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4417667 | Шланг | 1 |
| 09 | 4436269 | Шланг | 1 |
| 11 | 8108397 | Кронштейн | 2 |
| 12 | J271025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | A853346 | Угловой штуцер | 4 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4287214 | Тройник | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4286268 | Шланг | 1 |
| 18 | 4260311 | Шланг | 1 |
| 19 | 4273356 | Шланг | 1 |
| 20 | 4405697 | Шланг | 1 |
| 21 | 4668045 | Шланг | 2 |
| 22 | 4668046 | Шланг | 2 |
| 24 | 4187308 | Уплотнительное кольцо | 16 |
| 26 | A853466 | Тройник | 4 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | A853266 | Угловой штуцер | 4 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | A853366 | Угловой штуцер | 8 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | A852333 | Угловой штуцер | 8 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4344488 | Шланг | 4 |
| 32 | 4402860 | Шланг | 2 |
| 35 | 4187308 | Уплотнительное кольцо | 24 |
| 39 | 4189859 | Хомут трубки | 8 |
| 41 | J271260 | Болт с шайбой | 8 |
| 41A | J901260 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 45 | 4187308 | Уплотнительное кольцо | 16 |
| 47 | 4197532 | Адаптер | 4 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4304496 | Адаптер | 4 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 50 | 4667922 | Пластина | 2 |
| 51 | J271025 | Болт с шайбой | 4 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | J271020 | Болт с шайбой | 4 |
| 52A | J901020 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 54 | 4667923 | Кронштейн | 2 |
| 55 | J271025 | Болт с шайбой | 4 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 57 | 4202532 | Адаптер | 4 |
| 58 | 4285863 | Угловой штуцер | 2 |
| 59 | 4246672 | Соединительный штуцер | 2 |
| 61 | A590914 | Пружинная шайба | 6 |
| 62 | 4202531 | Гайка | 6 |
| 65 | 4668049 | Шланг | 1 |
| 66 | 4668048 | Шланг | 1 |
| 68 | 4668142 | Шланг | 2 |
| 69 | 4482581 | Шланг | 2 |
| 70 | 4668141 | Шланг | 2 |
| 72 | 4668917 | Шланг | 1 |
| 73 | 4668145 | Шланг | 1 |
| 74 | 4668146 | Шланг | 1 |
| 75 | 4668143 | Шланг | 1 |
| 76 | 4668204 | Шланг | 2 |
| 77 | 4668205 | Шланг | 2 |
| 78 | 4668144 | Шланг | 1 |
| 79 | 4668896 | Шланг | 1 |
| 81 | 4340886 | Шланг | 2 |
| 82 | 4674278 | Шланг | 2 |
| 83 | 4358376 | Шланг | 2 |
| 85 | 9768537 | Трубка | 2 |
| 86 | 9768538 | Трубка | 2 |
| 87 | 9768539 | Трубка | 2 |
| 88 | 9768540 | Трубка | 2 |
| 90 | 4674279 | Шланг | 4 |
| 91 | 4674280 | Шланг | 4 |
| 100 | 4663710 | Гидроцилиндр. аутригер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
