Тормоз трубопроводы (водило) — HITACHI ZX500W

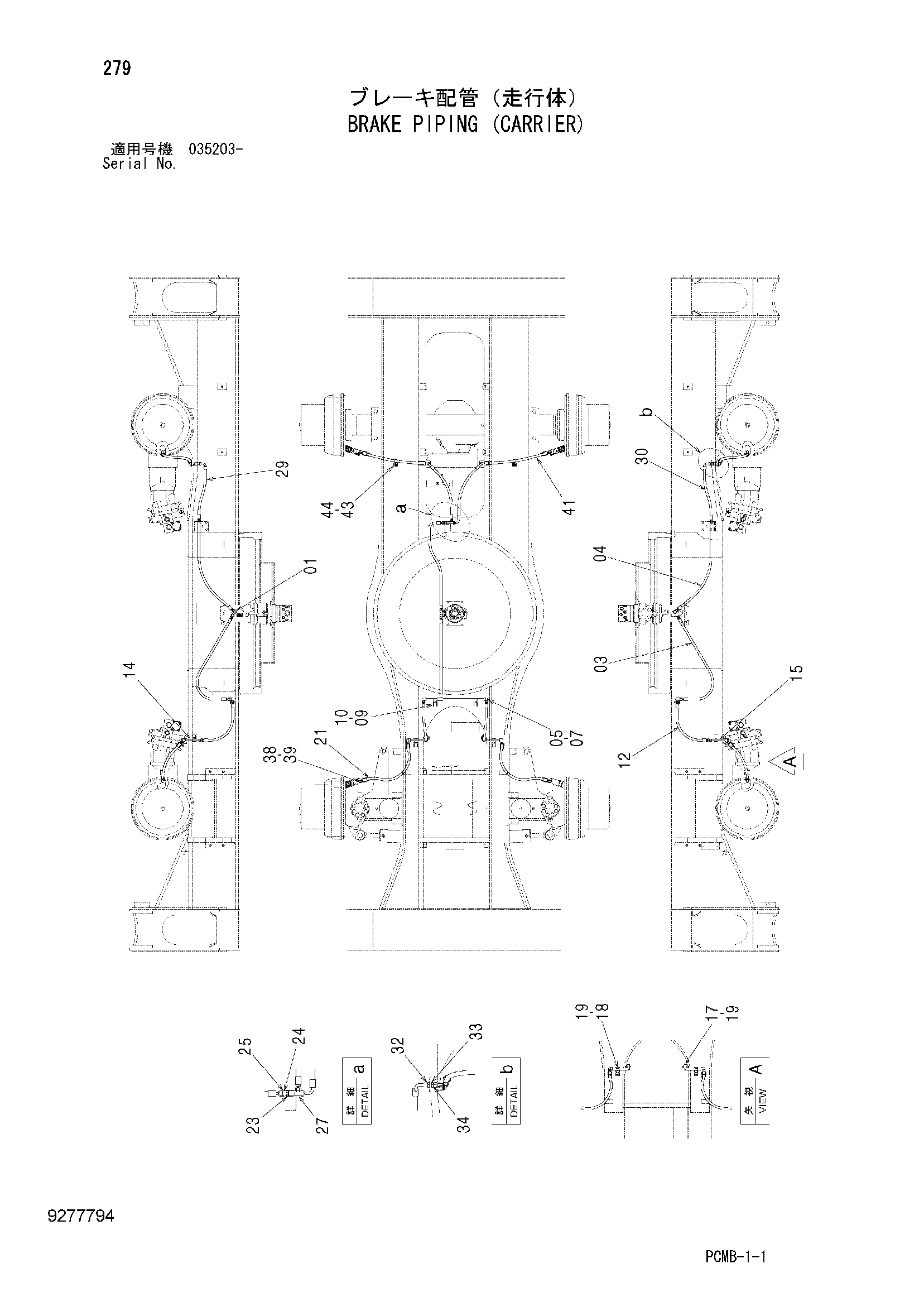

Заводская схема «Тормоз трубопроводы (водило)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852333 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4305230 | Шланг | 1 |
| 04 | 4241376 | Шланг | 1 |
| 05 | 9767581 | Трубка | 1 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4189858 | Хомут трубки | 2 |
| 10 | J271245 | Болт с шайбой | 2 |
| 10A | J901245 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4668173 | Шланг | 2 |
| 14 | 9767587 | Трубка | 1 |
| 15 | 9767588 | Трубка | 1 |
| 17 | 4190124 | Хомут трубки | 2 |
| 18 | 4189858 | Хомут трубки | 2 |
| 19 | J271245 | Болт с шайбой | 4 |
| 19A | J901245 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 4668174 | Шланг | 2 |
| 23 | 4202532 | Адаптер | 1 |
| 24 | A590914 | Пружинная шайба | 1 |
| 25 | 4202531 | Гайка | 1 |
| 27 | 4246672 | Соединительный штуцер | 1 |
| 29 | 4668176 | Шланг | 1 |
| 30 | 4668177 | Шланг | 1 |
| 32 | 4202532 | Адаптер | 2 |
| 33 | A590914 | Пружинная шайба | 2 |
| 34 | 4202531 | Гайка | 2 |
| 38 | 4672532 | Адаптер | 4 |
| 39 | 4669246 | Масляное уплотнение | 4 |
| 41 | 4668171 | Шланг | 2 |
| 43 | 4192035 | Зажим | 2 |
| 44 | J271025 | Болт с шайбой | 2 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
