Подъём кабина — HITACHI ZX500W

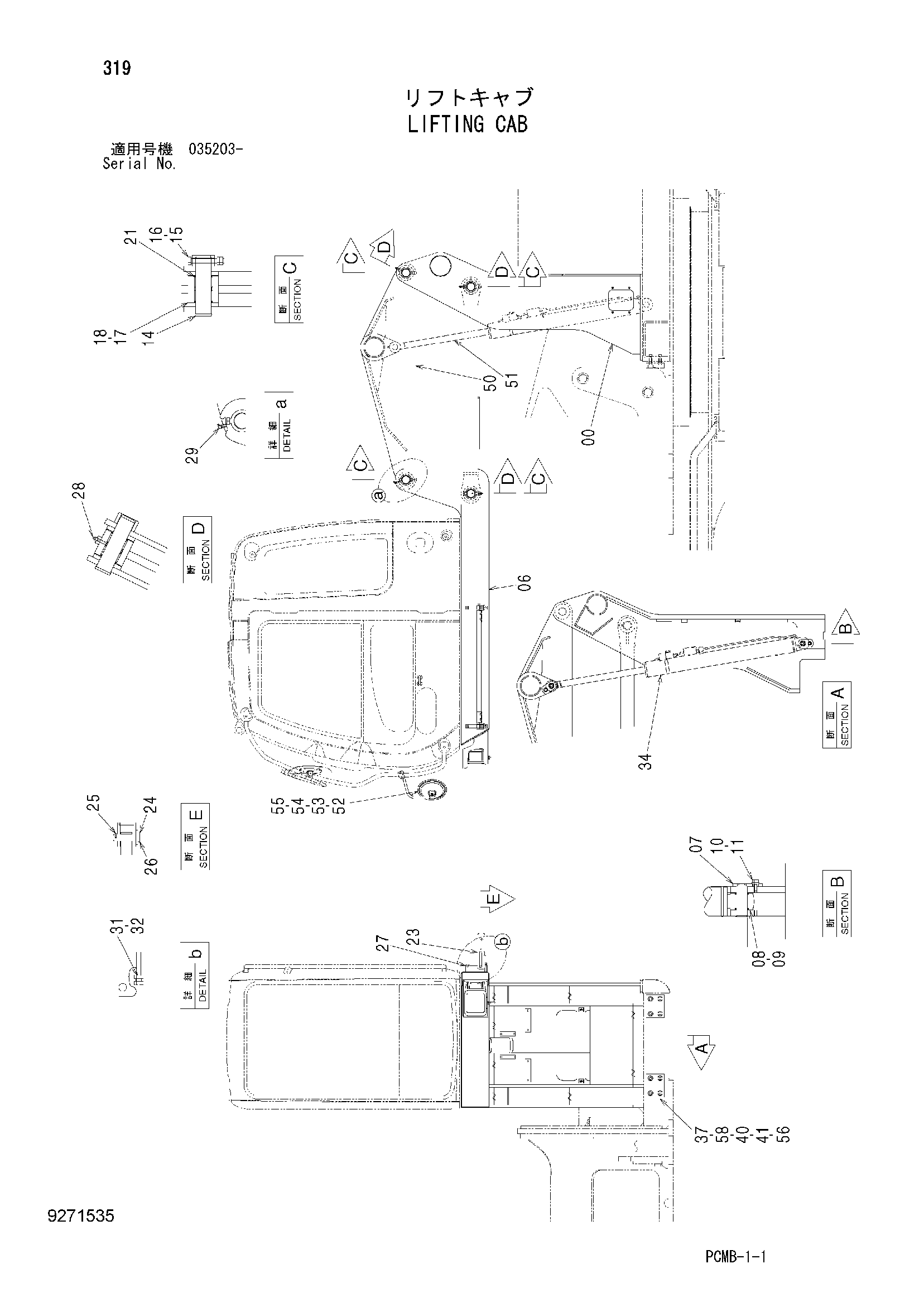

Заводская схема «Подъём кабина» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025185 | Башенный | 1 |
| 06 | 6022296 | Платформа | 1 |
| 07 | 9751493 | Палец | 2 |
| 08 | 4367635 | Регулировочная шайба | 8 |
| 09 | 4367636 | Регулировочная шайба | 4 |
| 10 | 4339354 | Втулка | 2 |
| 11 | J901230 | Болт | 2 |
| 14 | 3064843 | Палец | 8 |
| 15 | 4435123 | Стопорный палец | 8 |
| 16 | J950016 | Гайка | 16 |
| 17 | 4374459 | Упорная пластина | 16 |
| 18 | 4374437 | Упорная пластина | 16 |
| 21 | 4117954 | Пылезащитное уплотнение | 16 |
| 23 | 8086439 | Ступень | 1 |
| 24 | 4338267 | Палец | 2 |
| 25 | 4022700 | Стопорный палец | 2 |
| 26 | 4114405 | Шайба | 2 |
| 27 | 3097196 | Кронштейн | 2 |
| 28 | J75481 | Пресс-маслёнка | 6 |
| 29 | J75581 | Пресс-маслёнка | 2 |
| 31 | J901235 | Болт | 2 |
| 32 | J950012 | Гайка | 2 |
| 34 | 4612741 | Гидроцилиндр. подъём | 1 |
| 37 | 4475929 | Резиновая прокладка | 2 |
| 40 | 4623601 | Пластина 1.6mm | 4 |
| 41 | 4623600 | Пластина 4.5mm | 2 |
| 50 | 7048543 | Тяга | 1 |
| 51 | 7048545 | Тяга | 1 |
| 52 | 4208674 | Зеркало | 1 |
| 53 | 8056067 | Стойка | 1 |
| 54 | 4201441 | Хомут | 1 |
| 55 | J260845 | Болт с шайбой | 2 |
| 55A | J900845 | Болт | 1 |
| 55B | A590108 | Плоская шайба | 1 |
| 56 | 9766593 | Кронштейн | 2 |
| 58 | J281070 | Болт с шайбой | 8 |
| 58A | J901070 | Болт | 1 |
| 58B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
