Рулевое управление трубопроводы (водило) — HITACHI ZX500W

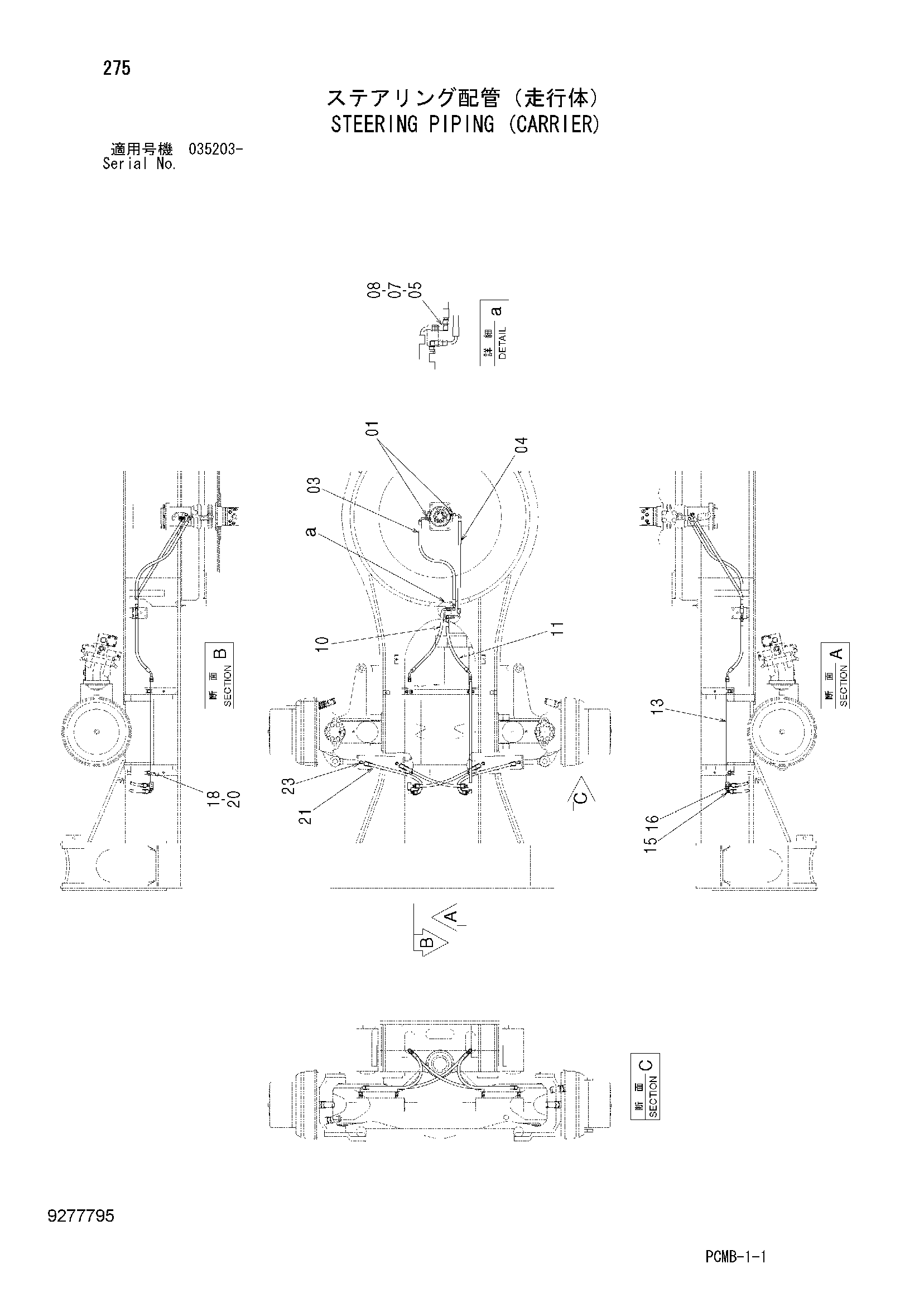

Заводская схема «Рулевое управление трубопроводы (водило)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852133 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4668172 | Шланг | 1 |
| 04 | 4668148 | Шланг | 1 |
| 05 | 4285863 | Угловой штуцер | 2 |
| 07 | A590914 | Пружинная шайба | 2 |
| 08 | 4202531 | Гайка | 2 |
| 10 | 4668170 | Шланг | 1 |
| 11 | 4668149 | Шланг | 1 |
| 13 | 9767580 | Трубка | 2 |
| 15 | A852333 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852133 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4190124 | Хомут трубки | 4 |
| 20 | J271250 | Болт с шайбой | 4 |
| 20A | J901250 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 4668171 | Шланг | 4 |
| 23 | 4666575 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
