Обратные трубопроводы (2) — HITACHI ZX500W

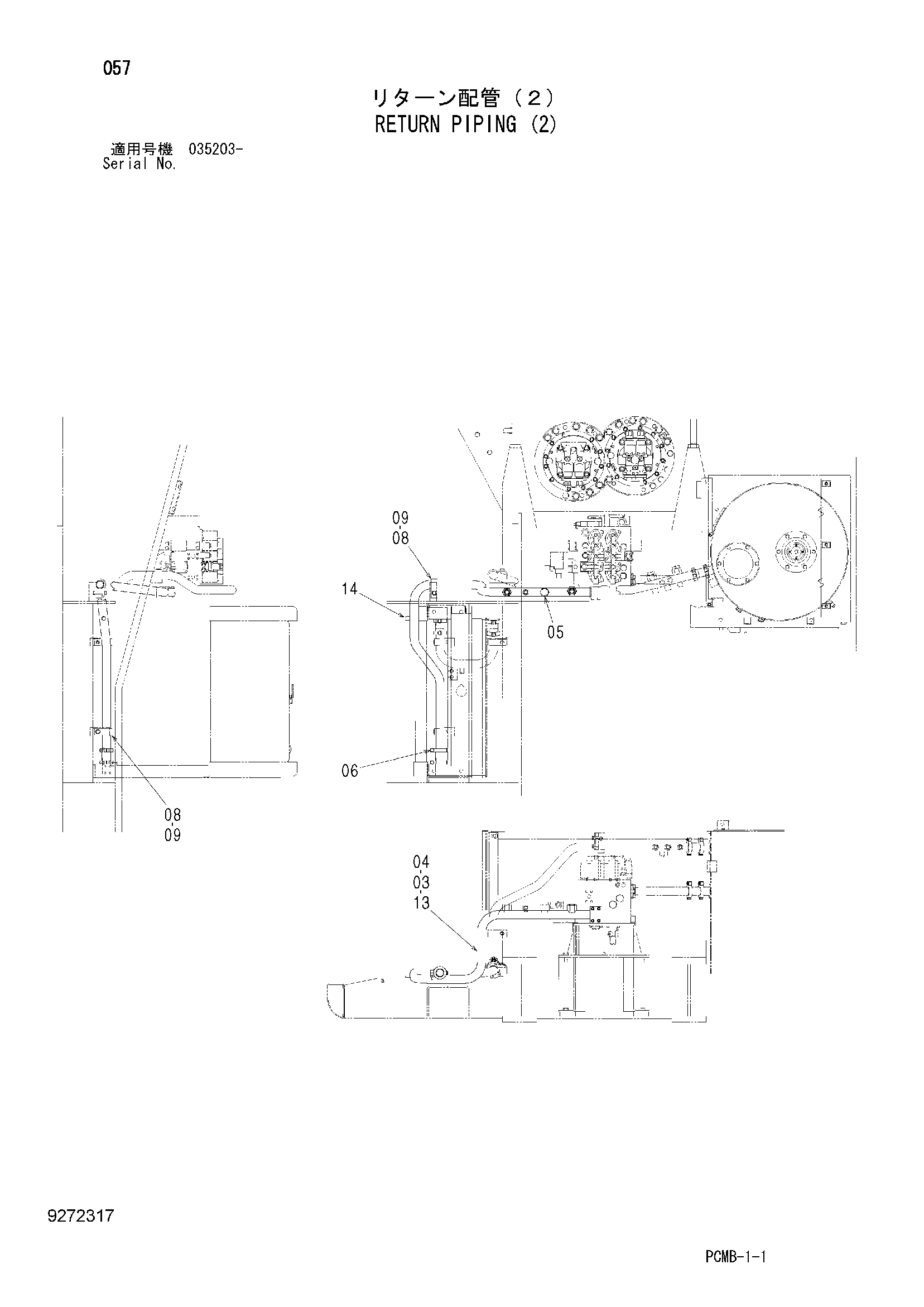

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A811050 | Уплотнительное кольцо | 1 |
| 04 | J781280 | Болт с внутренним шестигранником | 4 |
| 05 | A885008 | Пробка | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4067834 | Муфта | 1 |
| 06A | 4196260 | Уплотнение кольцо | 2 |
| 08 | 4053697 | Хомут трубки | 2 |
| 09 | J271270 | Болт с шайбой | 2 |
| 09A | J901270 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 13 | 7051966 | Обратная трубка | 1 |
| 14 | A885002 | Пробка | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
