Основные гидролинии (3) — HITACHI ZX500W

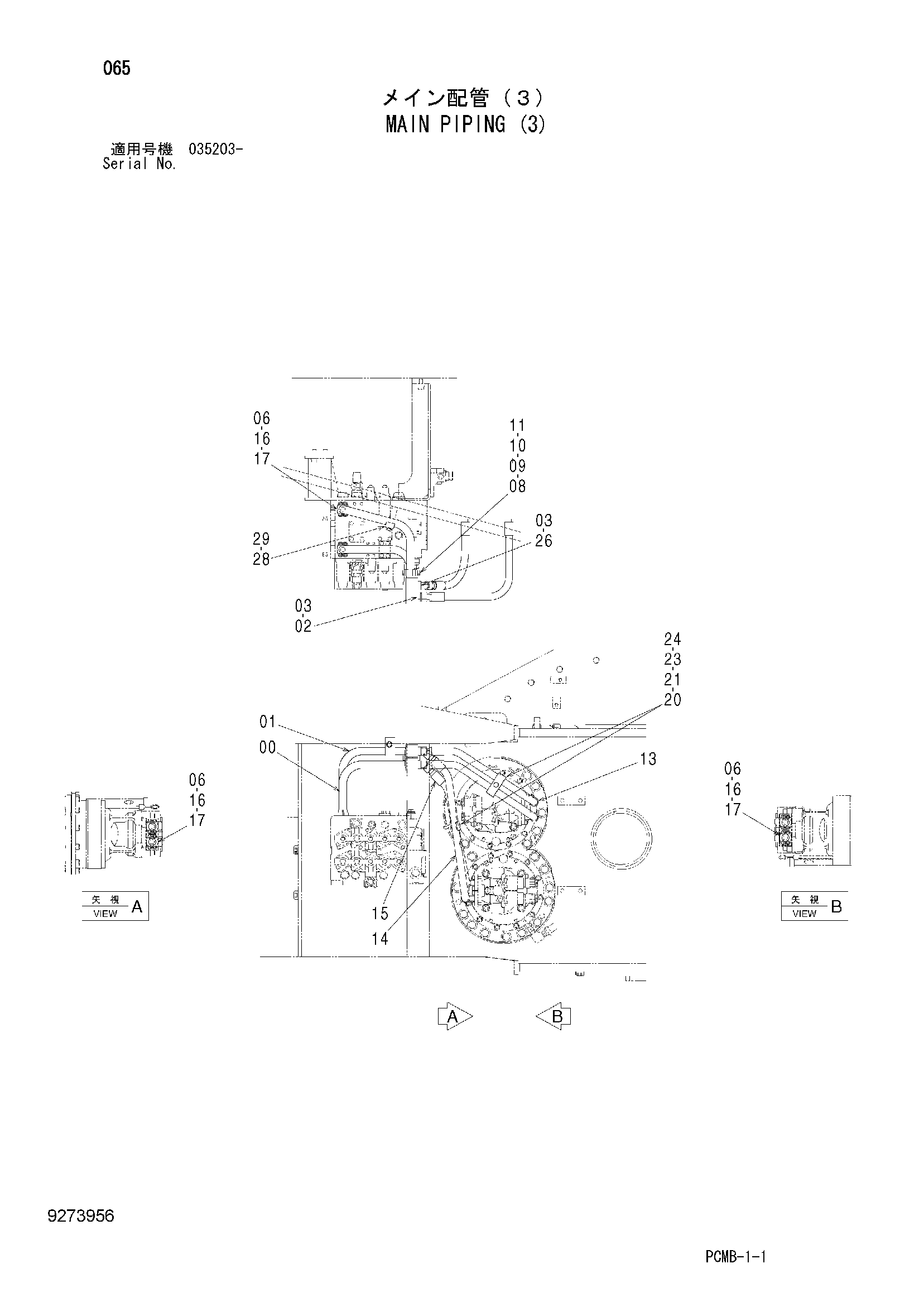

Заводская схема «Основные гидролинии (3)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108190 | Трубка | 1 |
| 01 | 8108191 | Трубка | 1 |
| 02 | A853166 | Адаптер | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 4 |
| 06 | J781030 | Болт с внутренним шестигранником | 24 |
| 08 | 4053599 | Хомут трубки | 2 |
| 09 | J950012 | Гайка | 1 |
| 10 | J901270 | Болт | 1 |
| 11 | A590912 | Пружинная шайба | 1 |
| 13 | 4660442 | Шланг | 2 |
| 14 | 4665916 | Шланг | 1 |
| 15 | 4376570 | Шланг | 1 |
| 16 | 971489 | Уплотнительное кольцо | 6 |
| 17 | 986910 | Разъёмный фланец | 12 |
| 20 | 9727822 | Хомут | 2 |
| 21 | 4202103 | Хомут | 2 |
| 23 | J901260 | Болт | 2 |
| 24 | A590112 | Плоская шайба | 2 |
| 26 | A853266 | Угловой штуцер | 2 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4190127 | Хомут трубки | 1 |
| 29 | J271270 | Болт с шайбой | 1 |
| 29A | J901270 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
