Пилотные гидролинии (4) — HITACHI ZX500W

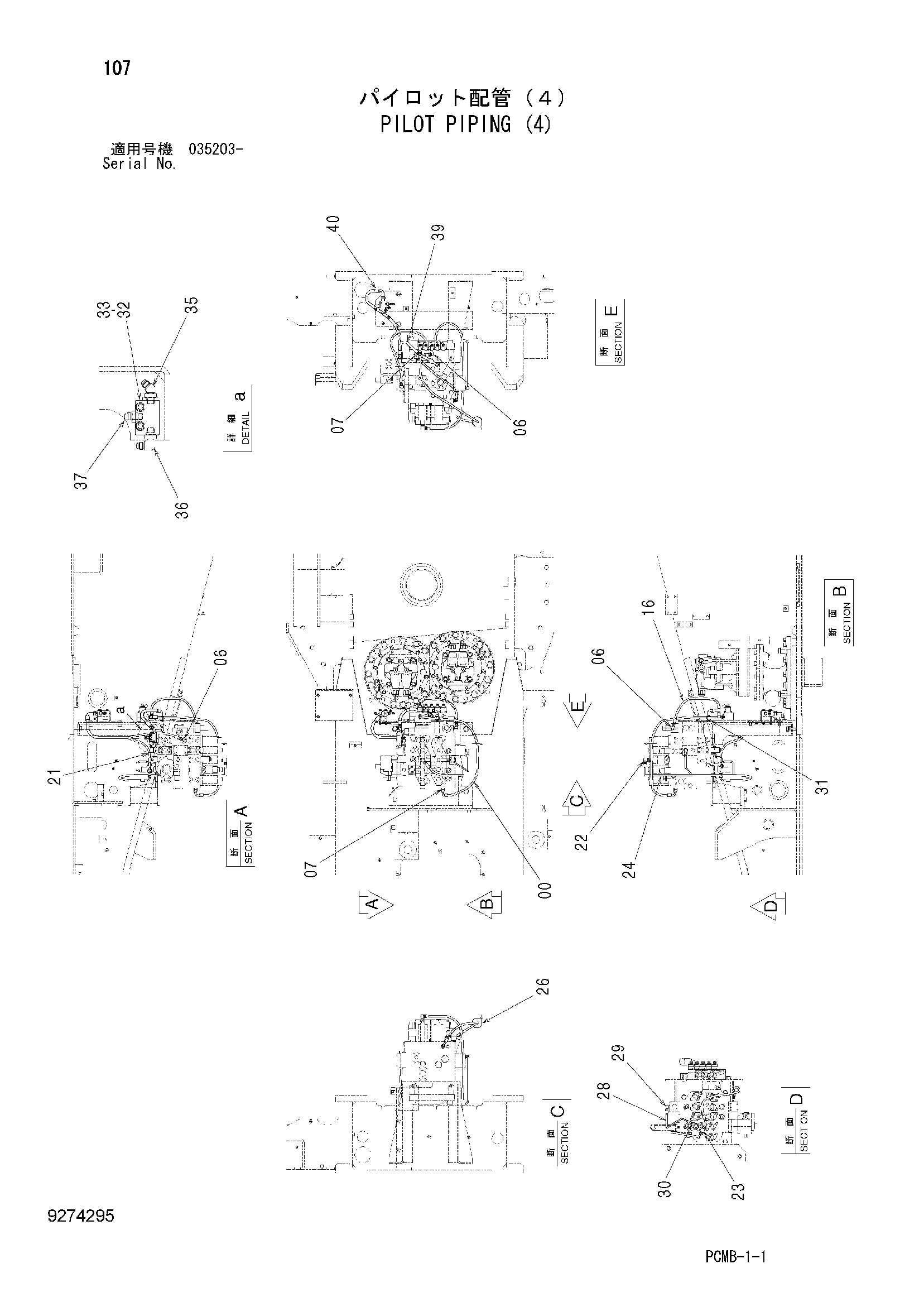

Заводская схема «Пилотные гидролинии (4)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4427781 | Шланг | 1 |
| 06 | A852322 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852122 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4437282 | Шланг | 1 |
| 21 | 9190861 | Шланг в сборе | 1 |
| 21A | 4437902 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 2 |
| 22 | 4351281 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852522 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 9190865 | Шланг в сборе | 1 |
| 24A | 4437734 | Шланг | 1 |
| 24B | 4327293 | Ротектор | 1 |
| 26 | 4055312 | Ленточный зажим | 2 |
| 28 | 3079448 | Трубка | 1 |
| 29 | 4293950 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4255304 | Штуцер трубки | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852123 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4203447 | Челночный клапан | 1 |
| 33 | J260850 | Болт с шайбой | 2 |
| 33A | J900850 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 35 | A852223 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852323 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852123 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4285790 | Шланг | 1 |
| 40 | 4203082 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
