Отдельный (кондиционер)(2) — HITACHI ZX500W

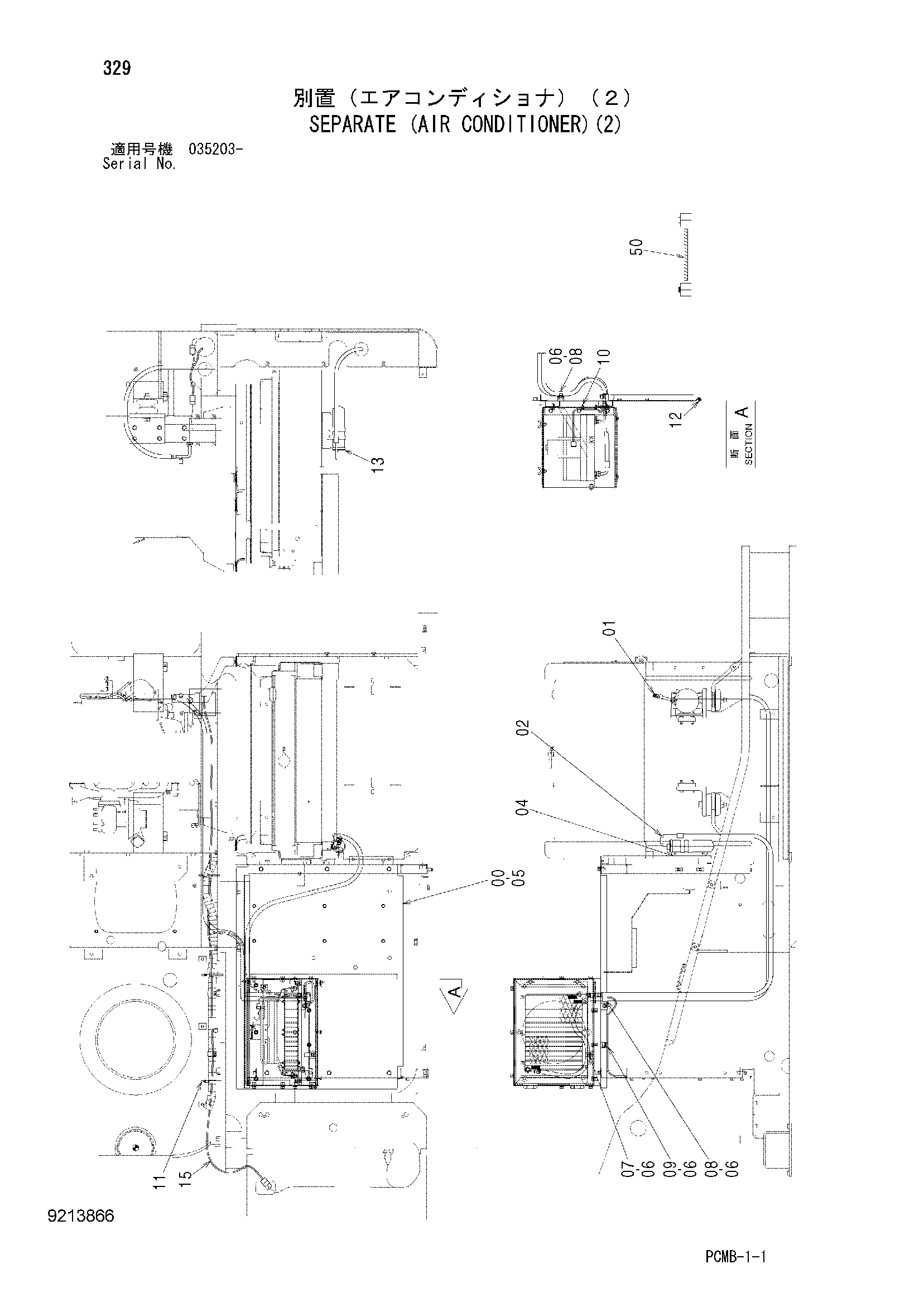

Заводская схема «Отдельный (кондиционер)(2)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020967 | Крышка | 1 |
| 01 | 4472844 | Шланг радиатора | 1 |
| 02 | 4472843 | Шланг радиатора | 1 |
| 04 | 4472812 | Кронштейн | 1 |
| 05 | J271030 | Болт с шайбой | 6 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271020 | Болт с шайбой | 4 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4190274 | Зажим | 1 |
| 08 | 4190266 | Зажим | 2 |
| 09 | 4190261 | Зажим | 1 |
| 10 | 4254600 | Зажим | 2 |
| 11 | 4055312 | Ленточный зажим | 15 |
| 12 | 4447936 | Уплотнительная окантовка | 1 |
| 13 | 4448179 | Осушитель | 1 |
| 15 | 3098130 | Жгут проводов | 1 |
| 50 | 4601456 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
