Вспомогательный управление детали (электрический) — HITACHI ZX500W

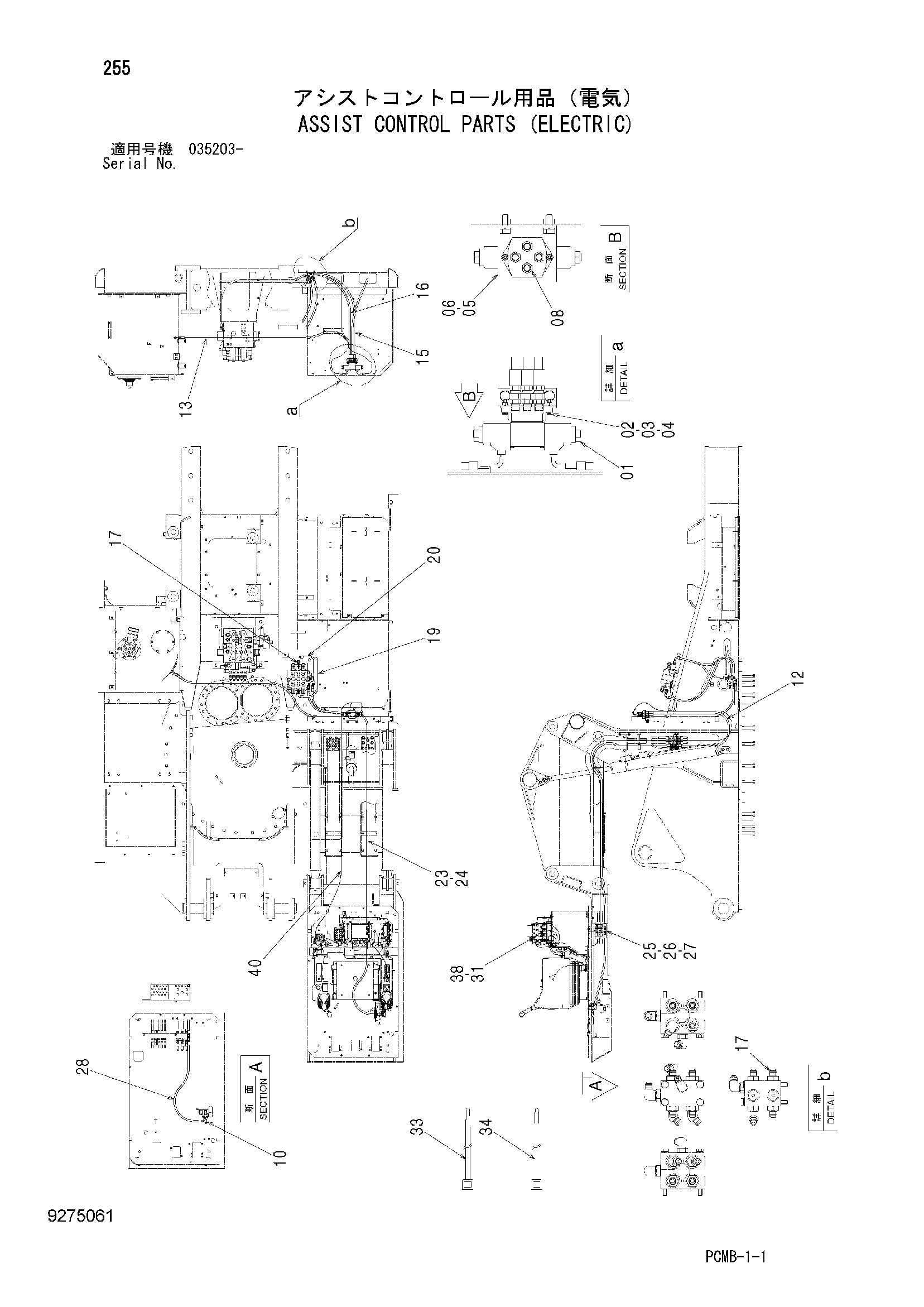

Заводская схема «Вспомогательный управление детали (электрический)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4350150 | Электромагнитный клапан | 1 |
| 02 | J780625 | Болт с внутренним шестигранником | 2 |
| 03 | M500605 | Гайка | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | 4291461 | Кронштейн | 1 |
| 06 | J271230 | Болт с шайбой | 2 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4215650 | Адаптер | 4 |
| 10 | 4246672 | Соединительный штуцер | 1 |
| 12 | 4629996 | Шланг | 1 |
| 13 | 4450431 | Шланг | 1 |
| 15 | 4270447 | Шланг | 1 |
| 16 | 4415478 | Шланг | 1 |
| 17 | A852133 | Адаптер | 6 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4651404 | Шланг | 1 |
| 20 | 4452737 | Шланг | 1 |
| 23 | 4651829 | Шланг | 1 |
| 24 | 4327293 | Защитный кожух | 2 |
| 25 | 4202532 | Адаптер | 2 |
| 26 | A590914 | Пружинная шайба | 2 |
| 27 | 4202531 | Гайка | 2 |
| 28 | 4457509 | Шланг | 1 |
| 31 | 4414207 | Реле | 2 |
| 33 | 4121859 | Ленточный зажим | 4 |
| 34 | 4055312 | Ленточный зажим | 5 |
| 38 | J460614 | Винт с шайбой | 2 |
| 40 | 2051957 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
