Аутригер трубопроводы (2)(водило) — HITACHI ZX500W

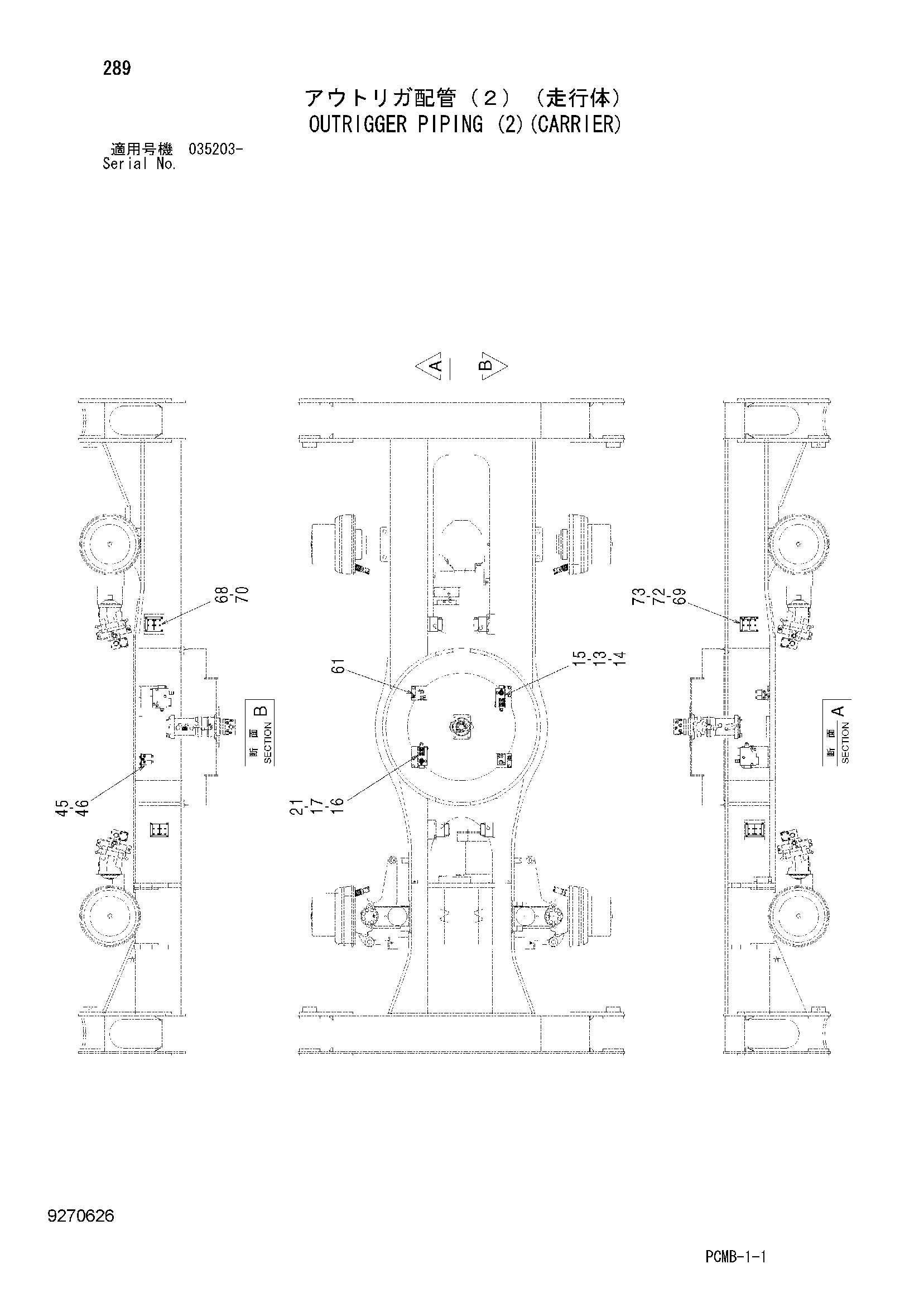

Заводская схема «Аутригер трубопроводы (2)(водило)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | J901002 | Болт | 6 |
| 14 | A590910 | Пружинная шайба | 6 |
| 15 | 4327544 | Клапан | 2 |
| 16 | 4600106 | Фланец | 6 |
| 17 | A811035 | Уплотнительное кольцо | 6 |
| 21 | M341025 | Болт с внутренним шестигранником | 24 |
| 45 | J271020 | Болт с шайбой | 4 |
| 45A | J901020 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | 4463199 | Электромагнитный клапан | 2 |
| 61 | 4602634 | Кронштейн | 2 |
| 68 | 4666419 | Обратный клапан | 8 |
| 69 | 2054212 | Коллектор блок | 4 |
| 70 | J780850 | Болт с внутренним шестигранником | 32 |
| 72 | J781000 | Болт с внутренним шестигранником | 8 |
| 73 | J781090 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
