Гидролинии рабочего оборудования (рукоять)(2) — HITACHI ZX500W

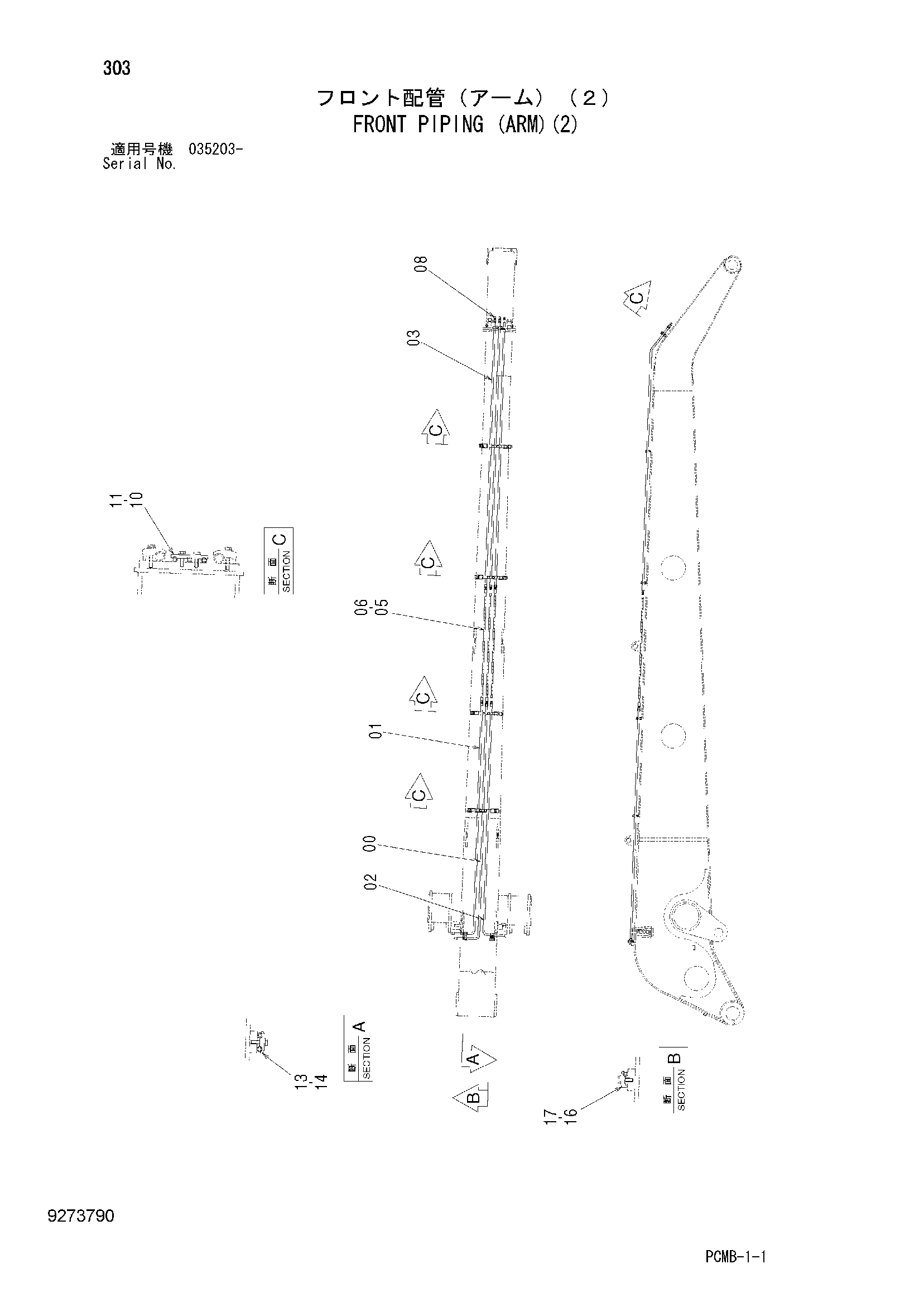

Заводская схема «Гидролинии рабочего оборудования (рукоять)(2)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107893 | Трубка | 1 |
| 01 | 8107894 | Трубка | 1 |
| 02 | 8107895 | Трубка | 1 |
| 03 | 8107890 | Трубка | 3 |
| 05 | 4384842 | Шланг | 3 |
| 06 | 4327293 | Защитный кожух | 6 |
| 08 | 94-1702 | Адаптер | 3 |
| 10 | 4633602 | Хомут трубки | 5 |
| 11 | J271245 | Болт с шайбой | 10 |
| 11A | J901245 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 4189858 | Хомут трубки | 1 |
| 14 | J271250 | Болт с шайбой | 1 |
| 14A | J901250 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4190124 | Хомут трубки | 1 |
| 17 | J271245 | Болт с шайбой | 1 |
| 17A | J901245 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
