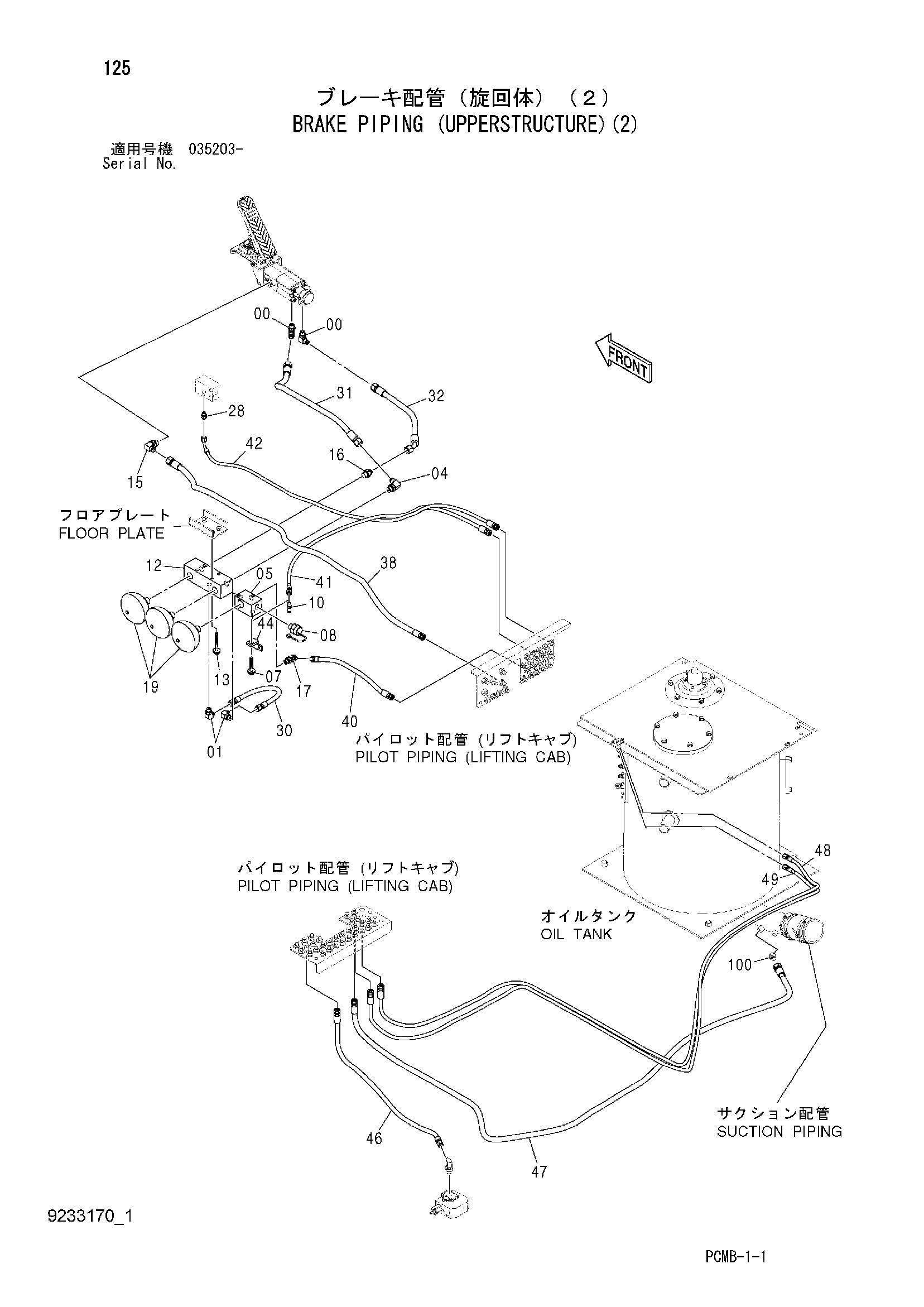

Тормоз трубопроводы (верхняя платформа)(2) — HITACHI ZX500W
Заводская схема «Тормоз трубопроводы (верхняя платформа)(2)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852334 | Угловой штуцер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852333 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4475645 | Коллектор блок | 1 |
| 07 | J271080 | Болт с шайбой | 1 |
| 07A | J901080 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4459497 | Датчик давления | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4447589 | Блок клапанов | 1 |
| 13 | J271085 | Болт с шайбой | 4 |
| 13A | J901085 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | A852344 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852144 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852333 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4459332 | Гидроаккумулятор | 3 |
| 28 | A852122 | Адаптер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4295828 | Шланг | 1 |
| 31 | 4466518 | Шланг | 1 |
| 32 | 4466512 | Шланг | 1 |
| 38 | 4613867 | Шланг (BT) | 1 |
| 40 | 4609116 | Шланг (BP) | 1 |
| 41 | 4609117 | Шланг (DS1) | 1 |
| 42 | 4609118 | Шланг (DS2) | 1 |
| 44 | 4257159 | Кронштейн | 1 |
| 46 | 4649201 | Шланг (BP) | 1 |
| 47 | 4613666 | Шланг (BT) | 1 |
| 48 | 4601316 | Шланг (DS1) | 1 |
| 49 | 4665152 | Шланг (DS2) | 1 |
| 100 | A852244 | Угловой штуцер | 1 |
| 100A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
