Тормоз трубопроводы (верхняя платформа)(3) — HITACHI ZX500W

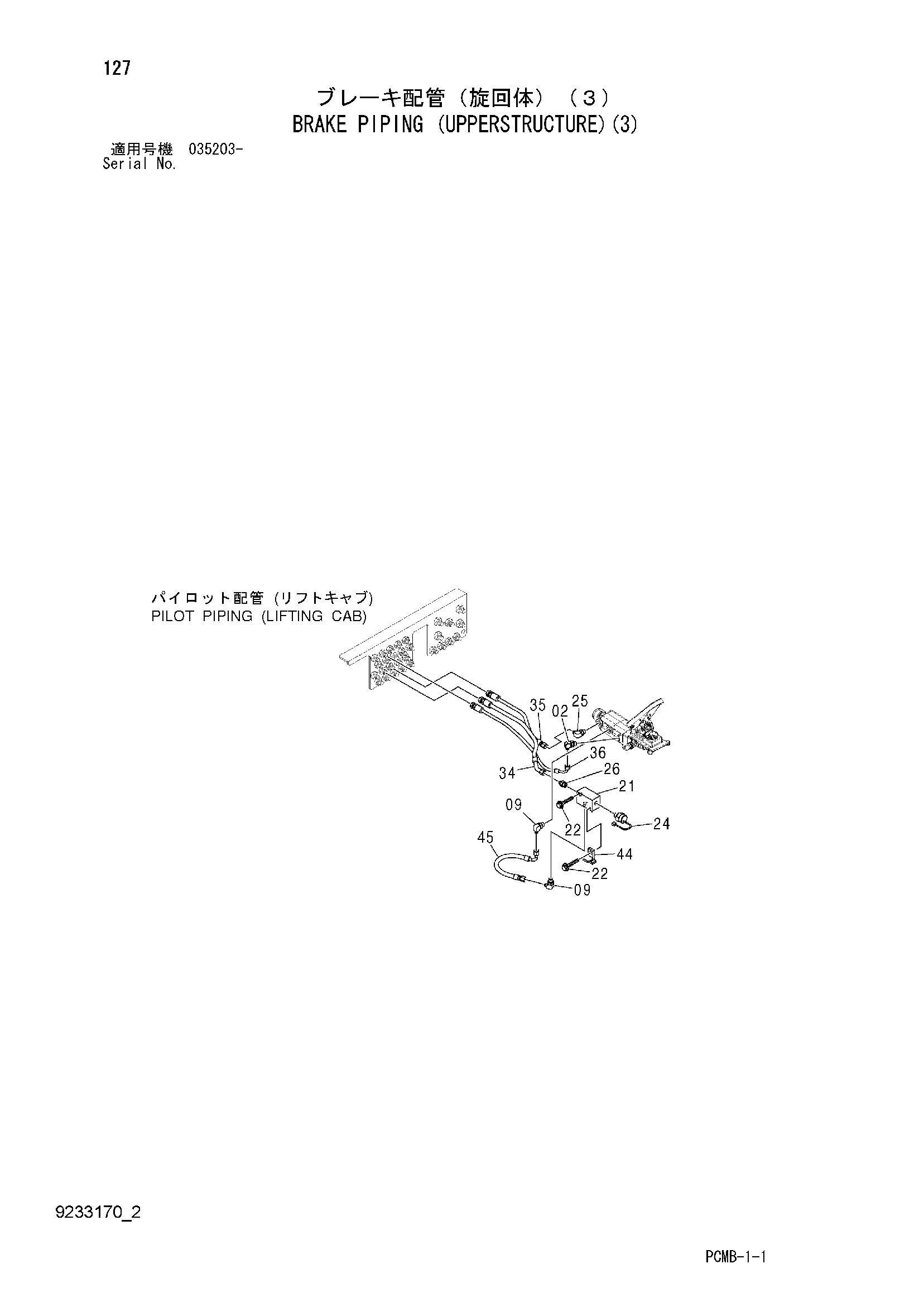

Заводская схема «Тормоз трубопроводы (верхняя платформа)(3)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852332 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4475647 | Коллектор блок | 1 |
| 22 | J271065 | Болт с шайбой | 2 |
| 22A | J901065 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4459497 | Датчик давления | 1 |
| 25 | A852333 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852133 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4609112 | Шланг (BA) | 1 |
| 35 | 4609113 | Шланг (BB) | 1 |
| 36 | 4609114 | Шланг (SE) | 1 |
| 44 | 4257159 | Кронштейн | 1 |
| 45 | 4315330 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
