Гидроцилиндр. гидроцилиндр — HITACHI ZX500W

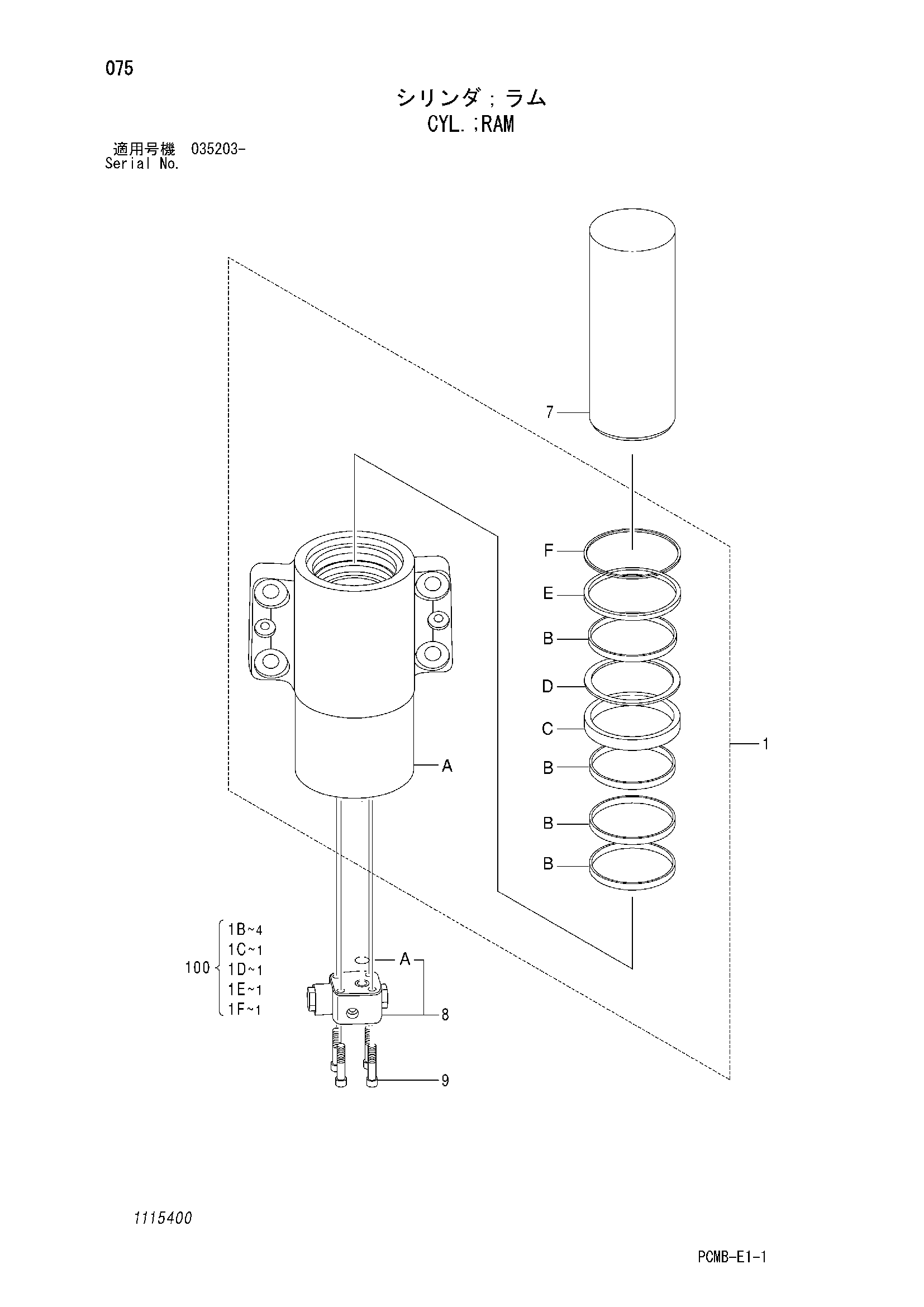

Заводская схема «Гидроцилиндр. гидроцилиндр» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4646370 | Гидроцилиндр. гидроцилиндр (левый) | 1 | |
| 1 | 1115402 | Корпус в сборе | 1 |
| 1A | 1115403 | Корпус | 1 |
| 1B | 1115303 | Износостойкое кольцо | 4 |
| 1C | 1115304 | U-образная манжета | 1 |
| 1D | 1115305 | Бакк-уп кольцо | 1 |
| 1E | 1115306 | Пылезащитное уплотнение | 1 |
| 1F | 1115307 | Стопорное кольцо | 1 |
| 7 | 1115308 | Шток | 1 |
| 8 | 9258450 | Обратный клапан | 1 |
| 8A | 4506416 | Уплотнительное кольцо | 1 |
| 9 | 1115310 | Болт с внутренним шестигранником | 4 |
| 100 | 4669897 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
