Рама — HITACHI ZX500W

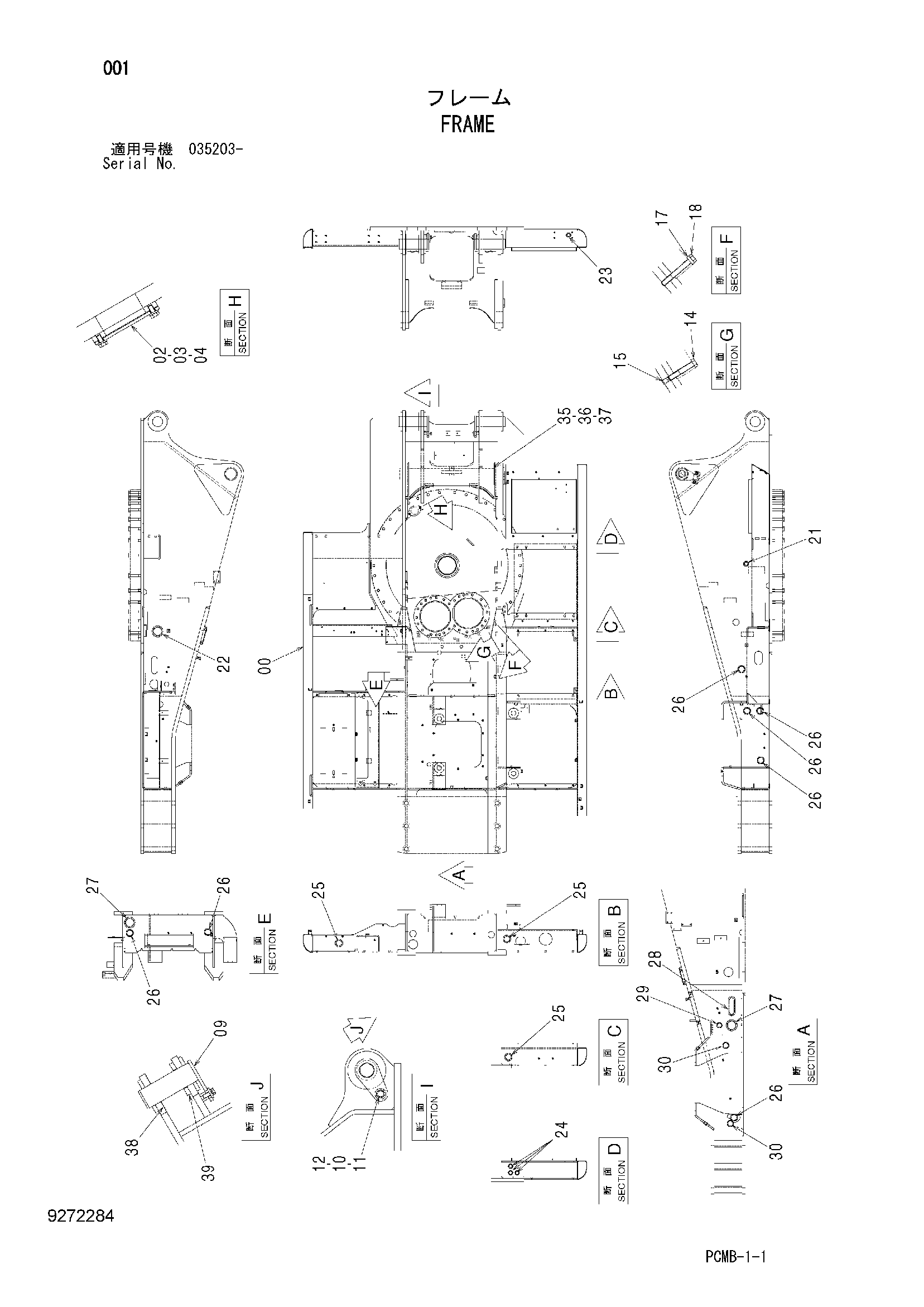

Заводская схема «Рама» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011149 | Рама основной | 1 |
| 02 | 4070948 | Крышка | 1 |
| 03 | 4602624 | Манжета | 1 |
| 04 | J271020 | Болт с шайбой | 2 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 09 | 8089865 | Палец | 2 |
| 10 | 4040826 | Шайба | 2 |
| 11 | J912045 | Болт | 2 |
| 12 | A590920 | Пружинная шайба | 2 |
| 14 | 4223579 | Болт | 32 |
| 15 | 425175 | Пробка | 7 |
| 17 | 4626326 | Проставка | 4 |
| 18 | J932716 | Болт | 4 |
| 21 | 4208278 | Втулка: резиновый | 1 |
| 22 | 4206288 | Резиновая втулка | 1 |
| 23 | 4184582 | Резиновая втулка | 1 |
| 24 | 4210661 | Резиновая втулка | 3 |
| 25 | 4208279 | Резиновая втулка | 3 |
| 26 | 4255530 | Резиновая втулка | 7 |
| 27 | 4201986 | Резиновая втулка | 2 |
| 28 | 4277018 | Резиновая втулка | 1 |
| 29 | 4200176 | Резиновая втулка | 1 |
| 30 | 4201749 | Резиновая втулка | 2 |
| 35 | 4207845 | Регулировочная шайба 3.2mm | 1 |
| 36 | 4173485 | Регулировочная шайба 2.3mm | 1 |
| 37 | 4191280 | Регулировочная шайба 1.0mm | 2 |
| 38 | 4143607 | Регулировочная шайба 1.2mm | 4 |
| 39 | 4207890 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
